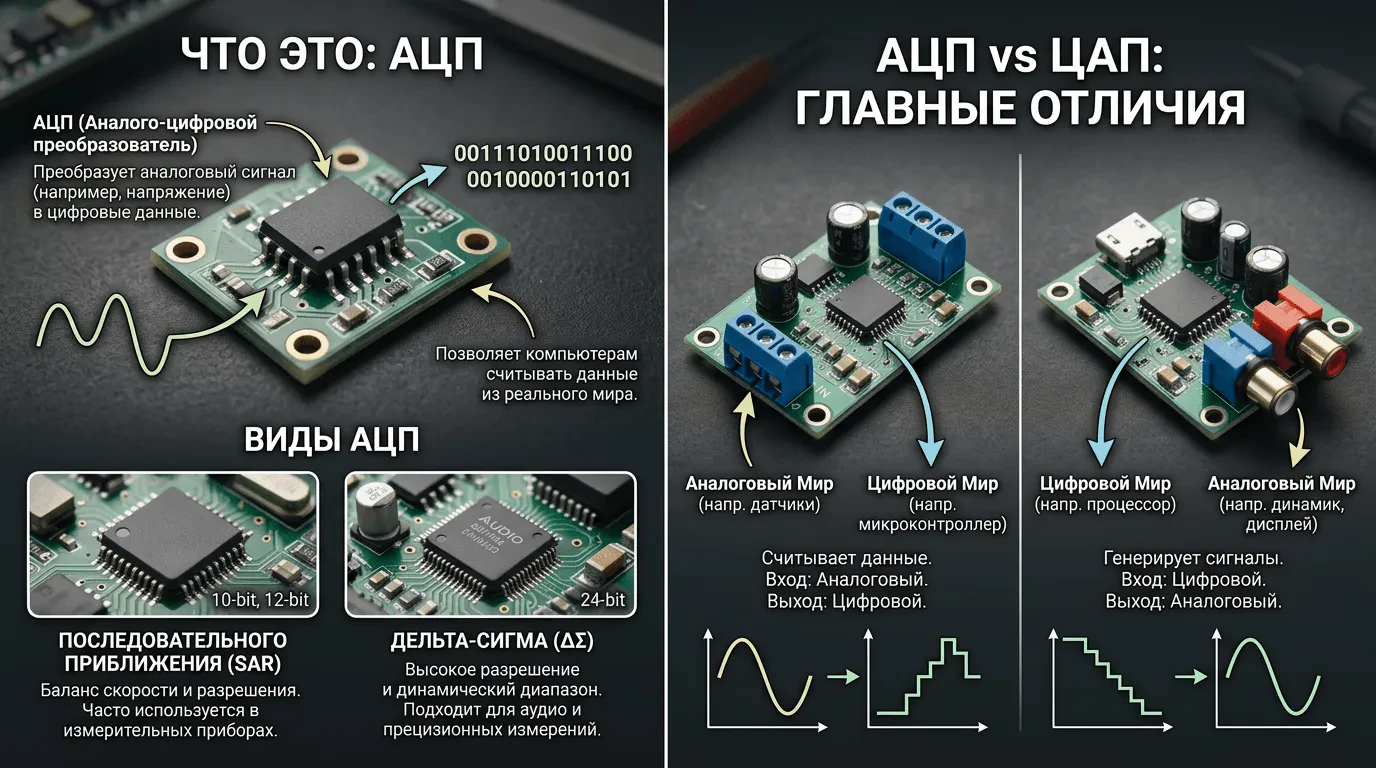

АЦП: что это, виды и чем отличается от ЦАП
Каждый раз, когда вы подключаете микрофон или гитару к компьютеру для записи, происходит невидимый, но критически важный процесс — аналого-цифровое преобразование. Именно АЦП определяет, насколько точно и детально живой звук превратится в цифровой файл. Понимание этой технологии помогает осознанно подходить к выбору оборудования и добиваться лучшего качества записи. В этой статье мы разберём, что такое АЦП, какие виды существуют по принципу работы, и чем этот преобразователь принципиально отличается от ЦАП.
Что такое АЦП
АЦП (аналого-цифровой преобразователь) — это устройство или микросхема, которая преобразует непрерывный аналоговый сигнал в последовательность цифровых значений. По сути, это «переводчик» между реальным миром звука и цифровой средой компьютера.
Когда вы поёте в микрофон или играете на электрогитаре, звуковые колебания формируют аналоговый электрический сигнал — непрерывную волну, меняющуюся во времени. Компьютер не может работать с такой волной напрямую: ему нужны числа. АЦП «снимает» множество мгновенных значений этой волны и записывает каждое из них в виде числового кода. Чем чаще и точнее он это делает, тем ближе цифровая копия к оригиналу.
Как происходит преобразование
Процесс аналого-цифрового преобразования включает два ключевых этапа:
- Дискретизация (сэмплирование) — АЦП измеряет уровень аналогового сигнала через равные промежутки времени. Количество таких измерений в секунду называется частотой дискретизации и выражается в герцах. Стандарт для аудио — 44 100 Гц (44,1 кГц), что означает 44 100 замеров в секунду. В профессиональной записи часто используют 48, 96 или даже 192 кГц.
- Квантование — каждому измеренному значению присваивается ближайшее числовое значение из доступного диапазона. Точность квантования определяется разрядностью (битовой глубиной). При 16 битах доступно 65 536 уровней громкости, при 24 битах — более 16 миллионов. Именно поэтому 24-битная запись передаёт больше деталей и обладает значительно большим динамическим диапазоном.
Оба параметра напрямую влияют на качество звучания итоговой записи. Чем они выше, тем точнее цифровая копия воспроизводит оригинальный аналоговый сигнал.
Виды АЦП по принципу преобразования
Существует несколько типов аналого-цифровых преобразователей, каждый из которых имеет свои сильные и слабые стороны. Рассмотрим основные:
- АЦП последовательного приближения (SAR) — один из самых распространённых типов. Работает путём пошагового сравнения входного сигнала с опорным напряжением, определяя точное значение от старшего бита к младшему. Обеспечивает хороший баланс между скоростью, точностью и стоимостью. Широко применяется в аудиоинтерфейсах среднего класса и измерительной технике.
- Параллельный (Flash) АЦП — самый быстрый тип. Использует набор компараторов, каждый из которых одновременно сравнивает входной сигнал с определённым уровнем напряжения, формируя результат за один такт. Главный недостаток — высокая сложность и стоимость при увеличении разрядности. В аудио практически не применяется, но востребован в видеотехнике и телекоммуникациях.
- Сигма-дельта (Σ-Δ) АЦП — наиболее популярный тип в современном профессиональном аудиооборудовании. Работает на принципе передискретизации: сигнал сэмплируется с частотой, многократно превышающей целевую, а затем подвергается цифровой фильтрации и децимации. Это позволяет достичь очень высокого разрешения (24 бита и выше) с отличным соотношением сигнал/шум. Именно сигма-дельта преобразователи стоят в большинстве качественных звуковых карт и студийных аудиоинтерфейсов.
- Конвейерный (Pipeline) АЦП — каскад из нескольких ступеней, каждая из которых обрабатывает определённое количество бит. Сочетает относительно высокую скорость с хорошей разрядностью. Используется в коммуникационном оборудовании и некоторых мультимедийных устройствах.
- Интегрирующий АЦП — работает медленно, но обеспечивает высокую точность и отличную помехоустойчивость. Применяется в измерительных приборах (мультиметрах), для музыкальных задач не подходит.
Для музыкантов ключевое значение имеет именно сигма-дельта тип, поскольку он обеспечивает необходимое качество преобразования звука как в студийной, так и в концертной практике.
Что такое ЦАП и в чём отличия от АЦП
ЦАП (цифро-аналоговый преобразователь) выполняет обратную задачу: превращает цифровой сигнал обратно в аналоговый. Когда вы слушаете музыку через наушники или студийные мониторы, именно ЦАП восстанавливает непрерывную звуковую волну из потока чисел.
Принципиальные различия между этими двумя типами преобразователей:
- Направление преобразования: АЦП переводит аналоговый сигнал в цифровой (запись), ЦАП — цифровой в аналоговый (воспроизведение).
- Область применения: АЦП критичен при записи вокала, инструментов и любых живых источников. ЦАП важен при мониторинге, сведении, мастеринге и повседневном прослушивании.
- Источники искажений: у АЦП основные проблемы — шум квантования и джиттер (нестабильность тактовой частоты при сэмплировании). У ЦАП ключевые вопросы — точность восстановления сигнала и качество аналоговых выходных каскадов.
- Взаимозависимость: для полного цикла работы со звуком нужны оба преобразователя. Любой аудиоинтерфейс содержит АЦП на входах и ЦАП на выходах.
Проще всего запомнить так: АЦП — это про запись, ЦАП — это про воспроизведение. При этом оба преобразователя одинаково важны для итогового качества звучания вашего студийного тракта.
Ключевые характеристики при выборе
При выборе оборудования с АЦП — будь то аудиоинтерфейс, цифровой рекордер или микшерный пульт — мы рекомендуем обращать внимание на следующие параметры:
- Частота дискретизации — для большинства задач достаточно 44,1 или 48 кГц. Поддержка 96 кГц и выше пригодится при студийной записи, когда нужен максимальный запас качества для последующей обработки.
- Разрядность — современный стандарт для записи музыки — 24 бита. Это даёт динамический диапазон около 144 дБ, чего более чем достаточно для любых музыкальных задач.
- Соотношение сигнал/шум (SNR) — показывает, насколько полезный сигнал превышает собственный шум устройства. Для качественного аудиоинтерфейса этот показатель должен быть не менее 110 дБ.
- Общие гармонические искажения (THD) — чем ниже значение, тем чище преобразование. Показатели ниже 0,005% считаются отличными.
- Модель чипа преобразователя — в спецификациях часто указывается конкретная микросхема. Чипы от AKM, ESS, Cirrus Logic и Burr-Brown зарекомендовали себя как надёжные решения с высоким качеством звука.
Важно понимать, что характеристики одного лишь чипа — это ещё не гарантия результата. Итоговое качество зависит от реализации всей схемотехники устройства, качества тактового генератора и блока питания.
Где музыкант сталкивается с преобразователями
В повседневной практике аналого-цифровое преобразование происходит в нескольких типах оборудования:
- Аудиоинтерфейсы — основной инструмент домашней и проектной студии. Бюджетные модели (от 5 000–8 000 ₽) уже обеспечивают достойное качество записи, а устройства среднего и высокого класса (от 20 000 ₽ и выше) предлагают преобразователи студийного уровня.
- Цифровые микшерные пульты — содержат множество каналов АЦП для одновременной обработки и записи нескольких источников.
- Портативные рекордеры — используют встроенные преобразователи для записи в полевых условиях.
- Встроенные звуковые карты — даже в обычном ноутбуке есть АЦП и ЦАП, однако их качество, как правило, заметно уступает внешним специализированным решениям.
Для начинающего музыканта, который делает первые шаги в звукозаписи, внешний аудиоинтерфейс с качественным преобразователем — одно из самых оправданных вложений в домашнюю студию.
Подведём итоги
АЦП — это фундамент цифровой записи звука. Он отвечает за то, насколько точно аналоговый сигнал микрофона или инструмента будет переведён в цифровой формат. Среди различных видов для музыкальных задач наиболее актуален сигма-дельта преобразователь, обеспечивающий высокую разрядность и отличное соотношение сигнал/шум. ЦАП решает обратную задачу — восстанавливает аналоговый сигнал из цифрового для прослушивания. Оба преобразователя работают в паре внутри любого аудиоинтерфейса, и от качества каждого из них зависит конечный результат. При выборе оборудования обращайте внимание на частоту дискретизации, битовую глубину, уровень шума и модель чипа — и ваш звуковой тракт будет работать на том уровне, которого заслуживает ваша музыка.
