Как устроен концертный звук: обзор оборудования
Когда зритель слышит мощный, чистый и объёмный звук на концерте, он редко задумывается, какая сложная система стоит за этим результатом. Между гитарной струной и ухом слушателя находится целая цепочка концертного звукового оборудования — десятки устройств, каждое из которых выполняет свою задачу. Понимание этой цепочки критически важно не только для звукорежиссёров, но и для музыкантов, организаторов мероприятий и всех, кто планирует собирать или арендовать комплект аппаратуры. В этой статье мы подробно разберём каждое звено: от микрофона на сцене до акустических систем в зале.

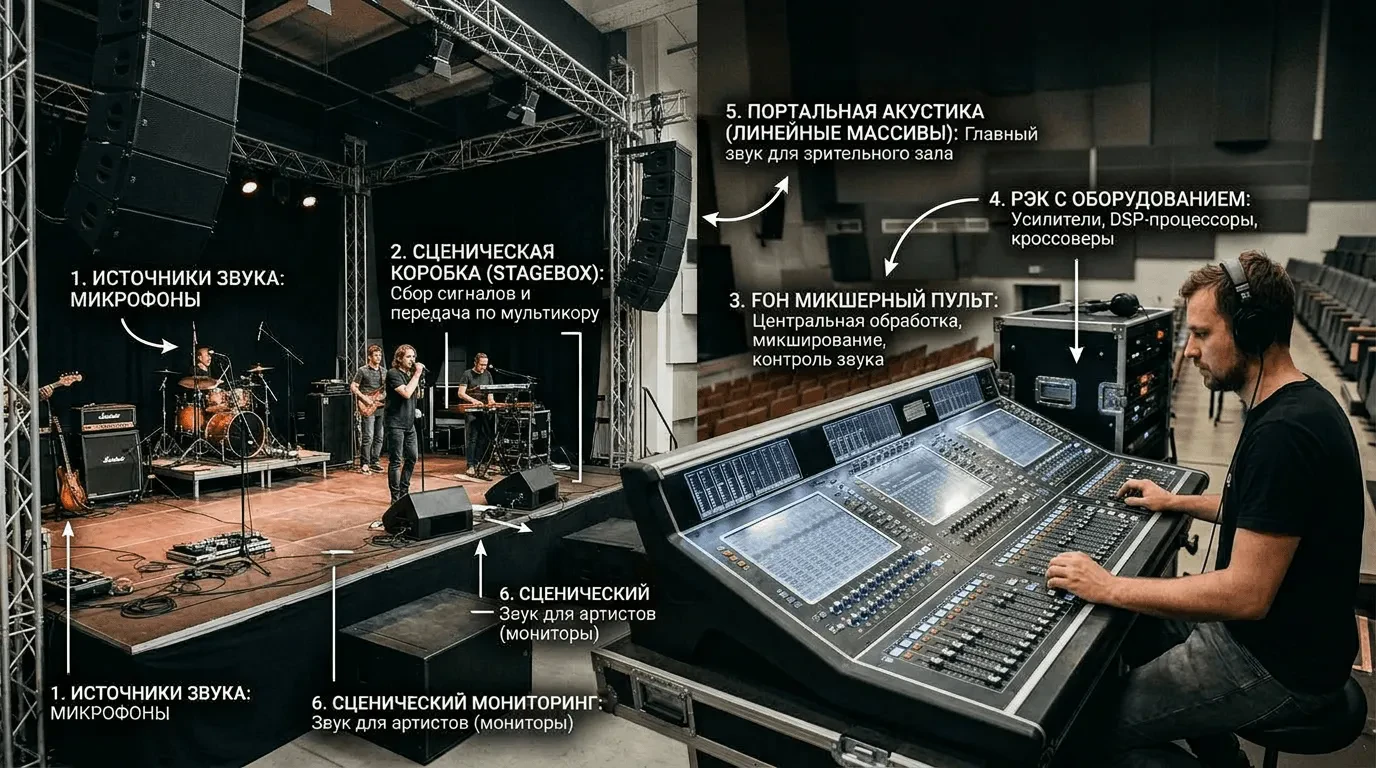

Общая схема прохождения сигнала
Прежде чем углубляться в детали, важно представить общую картину. Концертный звуковой тракт — это последовательность этапов:
- Источник звука — голос вокалиста, инструмент, электронный синтезатор.
- Преобразование в электрический сигнал — микрофоны и DI-боксы.
- Передача сигнала — кабели, stage box, мультикор.
- Микширование и обработка — микшерный пульт, процессоры эффектов.
- Усиление — усилители мощности.
- Воспроизведение — акустические системы (FOH и мониторы).
Каждый элемент влияет на итоговое качество. Слабое звено в любой точке цепочки способно испортить впечатление от всего выступления.
Микрофоны и DI-боксы: точка входа
Всё начинается с захвата звука. На концертной сцене используются преимущественно динамические микрофоны — они надёжны, устойчивы к высокому звуковому давлению и не требуют фантомного питания. Классический пример — Shure SM58 для вокала и Shure SM57 для подзвучки инструментов. Для более детального захвата тарелок, хай-хэтов и акустических инструментов применяют конденсаторные микрофоны, например, AKG C414 или более бюджетные модели вроде sE Electronics sE8.
Отдельная категория — DI-боксы (Direct Injection). Они преобразуют высокоимпедансный небалансный сигнал от гитары, баса или клавишных в балансный низкоимпедансный, пригодный для передачи по длинным кабелям без потерь и наводок. Активные DI-боксы (например, Radial J48) лучше подходят для пассивных звукоснимателей, пассивные (Radial JDI) — для активной электроники и клавишных.
Коммутация и передача сигнала
На профессиональной сцене может находиться 30–60 и более каналов одновременно. Тянуть от каждого источника отдельный кабель до микшерного пульта, расположенного в зале, — непрактично. Поэтому используется stage box (сценическая коммутационная коробка), к которой подключаются все микрофоны и DI-боксы. От stage box к пульту идёт один мультикор — толстый многоканальный кабель — или, в современных системах, один сетевой кабель по протоколу Dante, AES50 или MADI.
Цифровая передача сигнала по витой паре практически вытеснила аналоговые мультикоры на крупных площадках. Преимущества очевидны:
- Минимальные потери качества на любой длине.
- Один кабель Cat5e/Cat6 вместо громоздкого «удава».
- Возможность разделять сигнал между FOH-пультом и мониторным пультом без физического сплиттера.
Микшерный пульт: сердце системы
Микшерный пульт — центральный элемент, где звукорежиссёр управляет балансом, панорамой, эквализацией и маршрутизацией всех каналов. Пульты делятся на аналоговые и цифровые.
Аналоговые пульты (например, Allen & Heath ZED-436, Soundcraft Signature) остаются популярными в небольших клубах и на репетиционных базах благодаря простоте и интуитивности. Однако они ограничены в возможностях обработки и маршрутизации.
Цифровые пульты сегодня — стандарт концертной индустрии. Они предлагают встроенные эффекты, параметрический эквалайзер на каждом канале, компрессоры, гейты, а также возможность сохранять и мгновенно загружать пресеты. Наиболее распространённые модели:
- Behringer X32 — от 120 000 ₽. Доступное решение с 32 каналами, протоколом AES50 и богатой обработкой. Отличный выбор для начинающих и средних проектов.
- Allen & Heath dLive / Avantis — от 350 000 ₽. Профессиональный уровень с великолепным качеством предусилителей.
- Yamaha CL/QL серия — от 500 000 ₽. Индустриальный стандарт для гастрольных проектов, поддержка протокола Dante.
- DiGiCo SD серия — от 1 500 000 ₽ и выше. Выбор топовых туров и фестивалей.
При выборе пульта обращайте внимание на количество входных каналов, число шин aux/matrix (они нужны для мониторных миксов), качество встроенных предусилителей и поддерживаемые протоколы цифровой передачи.
Обработка звука: эффекты и процессоры
Хотя современные цифровые пульты имеют встроенную обработку, на крупных мероприятиях нередко используются внешние процессоры. Среди ключевых типов обработки:
- Эквалайзер — корректирует частотный баланс, убирает резонансы помещения.
- Компрессор — выравнивает динамический диапазон, не позволяя сигналу быть то слишком тихим, то оглушительно громким.
- Гейт — отсекает нежелательный шум в паузах между фразами (особенно полезен на барабанах).
- Ревербератор и дилей — создают ощущение пространства и глубины.
- Кроссовер — разделяет сигнал на частотные полосы для подачи на соответствующие динамики (низкочастотные, среднечастотные, высокочастотные).
В категории внешних процессоров по-прежнему ценятся системные контроллеры вроде dbx DriveRack PA2 (от 35 000 ₽), совмещающие функции кроссовера, лимитера и эквалайзера помещения в одном устройстве.
Усилители мощности
Усилитель мощности принимает линейный сигнал с пульта или процессора и поднимает его до уровня, достаточного для раскачки акустических систем. Ключевые параметры — выходная мощность (в ваттах на канал при определённом сопротивлении нагрузки), демпинг-фактор и надёжность при длительной работе на высокой громкости.
Популярные серии:
- Crown XTi / XLS — от 30 000 ₽. Надёжная рабочая лошадка.
- Powersoft X / T серия — от 150 000 ₽. Лёгкие и мощные усилители с DSP на борту.
- Lab.gruppen PLM / D серия — от 200 000 ₽. Референсный класс для гастрольных райдеров.
Важный нюанс: многие современные активные акустические системы уже содержат встроенный усилитель, что упрощает коммутацию и настройку. Внешние усилители используются преимущественно с пассивными системами и линейными массивами.
Акустические системы: FOH и мониторный звук
Колонки на концерте делятся на две принципиально разные группы: FOH (Front of House) — то, что слышит зритель, и мониторы — то, что слышат музыканты на сцене.
FOH-системы бывают нескольких типов:
- Портативные активные колонки — подходят для малых залов и площадок до 200–300 человек. Примеры: QSC K12.2 (от 65 000 ₽), Electro-Voice EKX-15P (от 55 000 ₽).
- Линейные массивы — стандарт для средних и крупных концертов. Массив из нескольких элементов формирует узкий вертикальный луч, равномерно покрывая зал от первого до последнего ряда. Популярные линейки: d&b audiotechnik (серии E, V, J), L-Acoustics (KARA, K2), JBL VTX. Стоимость одного элемента линейного массива начинается примерно от 200 000 ₽ и может превышать 1 000 000 ₽ за модуль в топовых системах.
Сабвуферы — обязательная часть FOH-комплекта, отвечающая за диапазон ниже 80–120 Гц. Без них бас-бочка, бас-гитара и синтезаторные партии теряют плотность и физическое ощущение. Их размещают на полу перед сценой, иногда подвешивают в кластере вместе с основным массивом.
Мониторный звук обеспечивается напольными мониторами (так называемыми «клиньями») и/или системами персонального мониторинга — ушными мониторами (in-ear мониторинг). Последние набирают популярность: они дают стабильный микс вне зависимости от акустики зала и снижают общий уровень шума на сцене. Системы вроде Shure PSM300 (от 45 000 ₽ за комплект) или Sennheiser EW IEM G4 (от 70 000 ₽) стали доступным вариантом даже для небольших коллективов.
На что обратить внимание при подборе комплекта
Если вы формируете свой комплект концертного оборудования, вот несколько практических рекомендаций:
- Отталкивайтесь от размера площадки. Для кафе и малых клубов на 50–150 человек достаточно пары активных колонок, сабвуфера и компактного цифрового пульта. Для залов от 500 человек потребуется линейный массив и отдельная мониторная система.
- Не экономьте на микрофонах и коммутации. Плохой кабель или дешёвый разъём может свести на нет преимущества дорогого пульта.
- Думайте о логистике. Вес и габариты оборудования имеют значение. Компактный цифровой пульт заменяет аналоговый в несколько раз больший по размеру.
- Учитывайте совместимость. Убедитесь, что stage box, пульт и акустический процессор поддерживают один и тот же цифровой протокол.
Подведём итоги
Концертное звуковое оборудование — это сложная, но логичная система, где каждый компонент работает на общий результат. Микрофоны и DI-боксы захватывают звук, коммутация доставляет сигнал до микшерного пульта, звукорежиссёр формирует баланс и обработку, усилители мощности раскачивают акустические системы, а грамотно подобранные мониторы позволяют музыкантам комфортно играть. Понимание этой цепочки помогает не только сделать правильный выбор при покупке, но и более эффективно взаимодействовать со звукорежиссёром, техниками и площадкой. Если у вас остались вопросы по конкретным моделям или совместимости компонентов — мы всегда готовы помочь с подбором.
