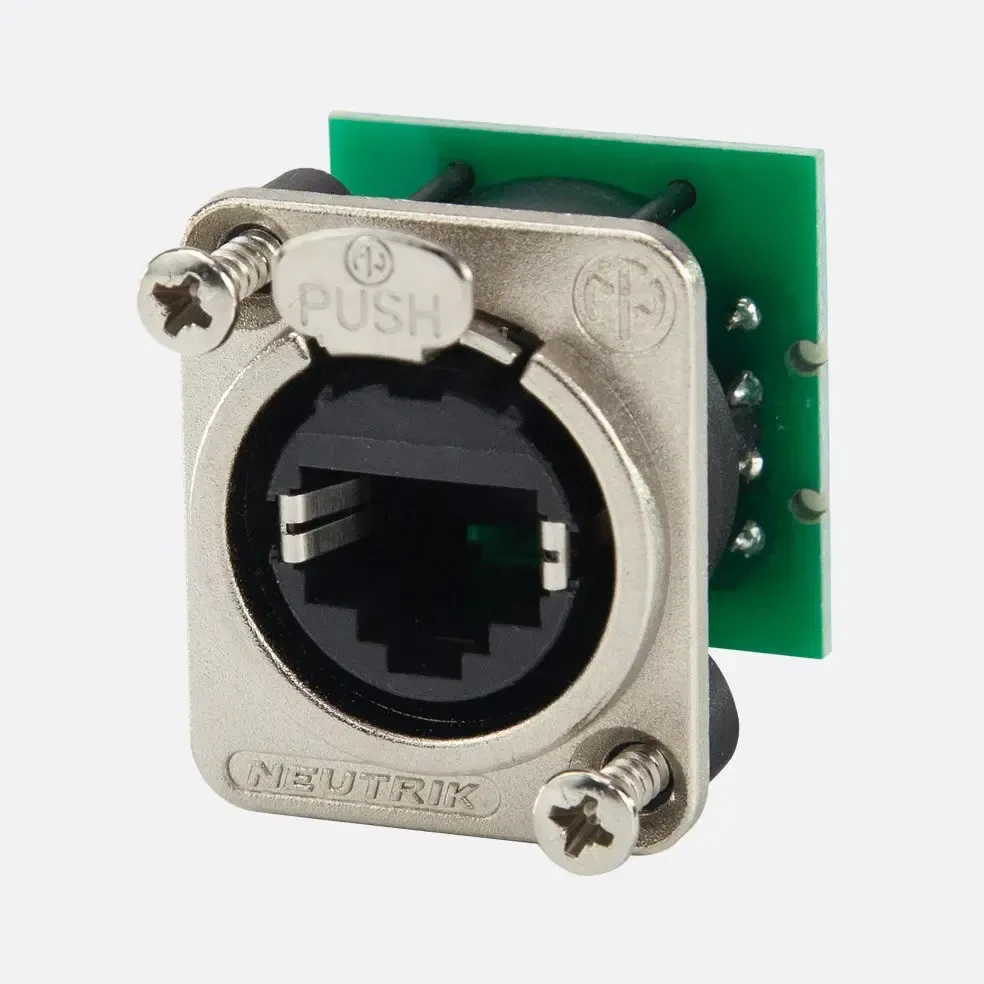

Разъем панельный Neutrik NE8FDV-YK

Neutrik NE8FDV-YK — это панельный разъем серии etherCON, предназначенный для профессионального применения в области аудио, видео и сетевых технологий. Разъем представляет собой гнездо RJ45 с D-образным металлическим фланцем и надежной системой фиксации типа latch lock.

Конструкция и монтаж

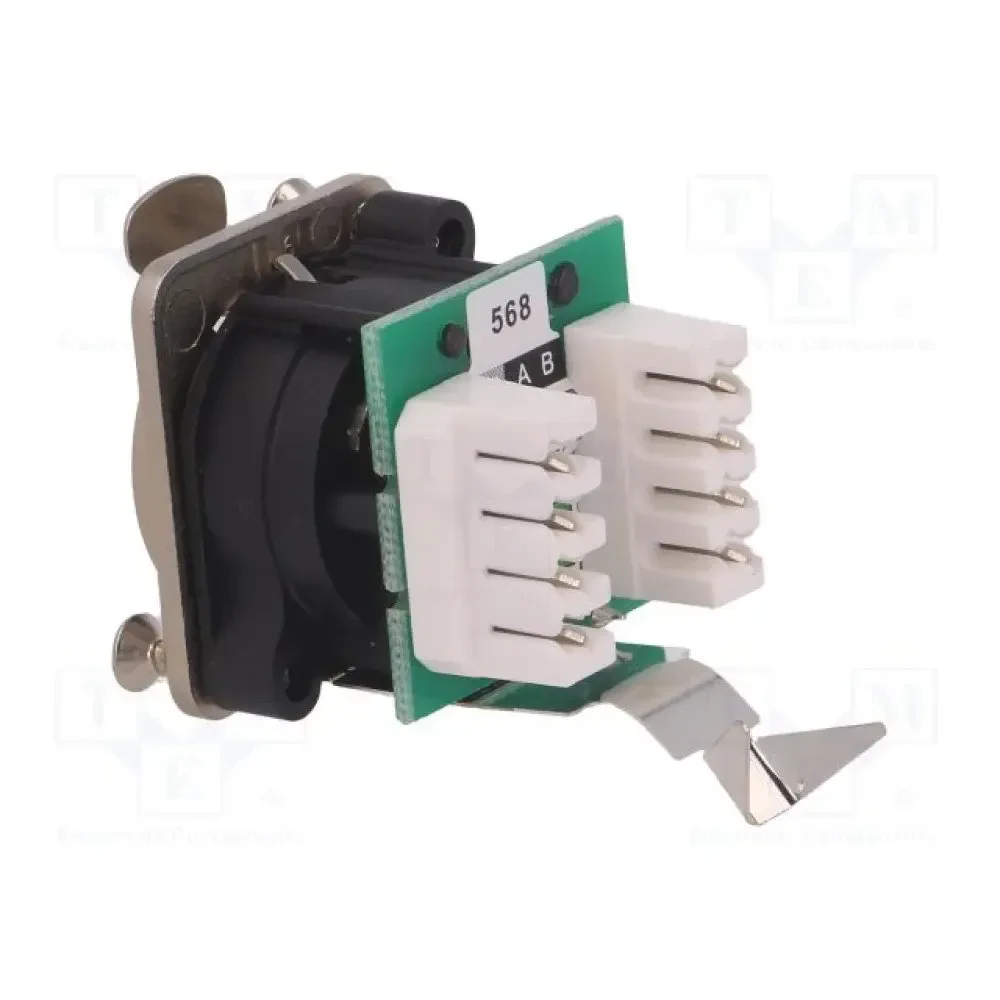

Разъем оснащен IDC клеммами для быстрого и удобного подключения проводников. Максимальная толщина панели составляет 4 мм. Коннектор может быть установлен как с лицевой, так и с тыльной стороны панели, что обеспечивает гибкость при монтаже. В комплект входят монтажные винты. Система latch lock обеспечивает надежную фиксацию кабеля и предотвращает случайное отсоединение.

Электрические характеристики

Разъем соответствует стандарту CAT5e согласно спецификациям TIA/EIA 568C и ISO/IEC 11801 класс D. Номинальный ток на контакт составляет 1,5 А, номинальное напряжение — до 57 В. Частотный диапазон: 1–100 МГц. Разъем поддерживает Power over Ethernet (PoE) типа 3 класса 6 с мощностью до 60 Вт согласно IEEE 802.3bt. Сопротивление контактов менее 50 мОм, диэлектрическая прочность — 1000 В переменного тока.

Материалы и надежность

Контакты изготовлены из бронзы с золотым покрытием толщиной 0,2 мкм поверх никелевого слоя. Корпус выполнен из цинкового сплава с никелевым покрытием. Разъем рассчитан более чем на 1000 циклов подключения-отключения. Рабочий диапазон температур: от -30 °C до +80 °C. Сечение провода: 0,14–0,5 мм² (26–20 AWG).

Совместимость

Разъем совместим с коннекторами NE8MC и стандартными штекерами RJ45. Важно отметить, что он не совместим с кабельными коннекторами CAT6 типа NE8MC6-MO и кабелями серии NKE6S.
