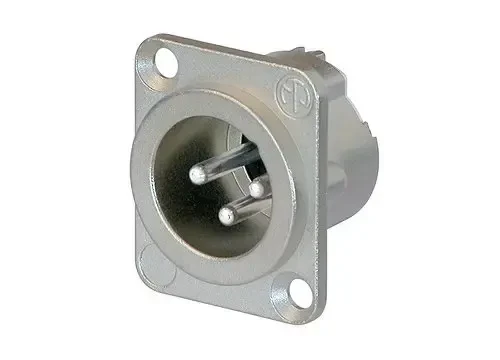

Разъем панельный Neutrik NC3MD-LX

Neutrik NC3MD-LX — это трёхконтактный панельный разъем XLR-типа «папа» (штекер), предназначенный для профессиональных аудиосистем, студийного оборудования и трансляционных установок. Разъем обеспечивает надежное, сбалансированное соединение с минимальными потерями сигнала и отличной защитой от радиочастотных помех.

Конструкция и материалы

Корпус разъема выполнен из цинкового сплава с никелевым покрытием, обеспечивающим коррозионную стойкость и долгий срок эксплуатации. Серебристая отделка придает разъему профессиональный внешний вид. Контакты изготовлены из фосфористой бронзы с серебряным покрытием толщиной 1 микрон, обеспечивающим низкое контактное сопротивление не более 5 миллиом и надежный электрический контакт. Диэлектрический вкладыш выполнен из полиамида PA66, устойчивого к влаге, температурным колебаниям и механическим нагрузкам.

Система защиты от помех

Разъем оснащен двойным заземляющим контактом, характерным для серии DLX, что обеспечивает отличное экранирование от радиочастотных помех. Такая конструкция обеспечивает надежный контакт между кабельным разъемом и шасси аппаратуры, исключая возникновение паразитных шумов и гудения. Полностью металлический корпус добавляет уровень защиты от электромагнитных помех, критической в студийных условиях.

Электрические параметры

Разъем рассчитан на номинальный ток 16 ампер при номинальном напряжении менее 50 вольт. Электрическая прочность составляет 1500 вольт постоянного тока, что обеспечивает надежную изоляцию между контактами. Сопротивление изоляции превышает 10 гигаом в начальном состоянии. Максимальная емкость между контактами не превышает 4 пикофарад, минимизируя паразитную емкость и возможные искажения сигнала.

Механические характеристики и установка

Разъем предназначен для пайки и совместим с проводами сечением до 2,5 квадратных миллиметра (14 AWG). Фланец D-типа обеспечивает установку в стандартные отверстия диаметром 24 миллиметра на передней или задней панели оборудования. Система фиксации защелка-замок обеспечивает надежное соединение с кабельными разъемами и позволяет легко отключать их. Усилие подключения и отключения не превышает 20 ньютонов, что облегчает манипуляции разъемом во время работы. Разъем выдерживает более 1000 циклов подключения-отключения, гарантируя длительный срок службы в условиях частого использования.

Диапазон рабочих температур

Разъем функционирует при температуре от минус 30 до плюс 80 градусов Цельсия, что позволяет использовать его как в кондиционируемых студиях, так и в жёстких условиях на открытых концертных площадках. Класс защиты IP40 обеспечивает защиту от попадания посторонних предметов и брызг воды при боковом подходе.

Применение

NC3MD-LX используется в стеклянных кабинах микрофонов, микшерных пультах, звуковых интерфейсах, усилителях и других аудиооборудовании. Разъем совместим с кабельными XLR-разъемами серии EMC и других стандартных решений. Надежность конструкции и отличные электрические характеристики делают его стандартом выбора для профессиональных аудиосистем в студиях звукозаписи, на концертных площадках, в театрах и трансляционных центрах.
