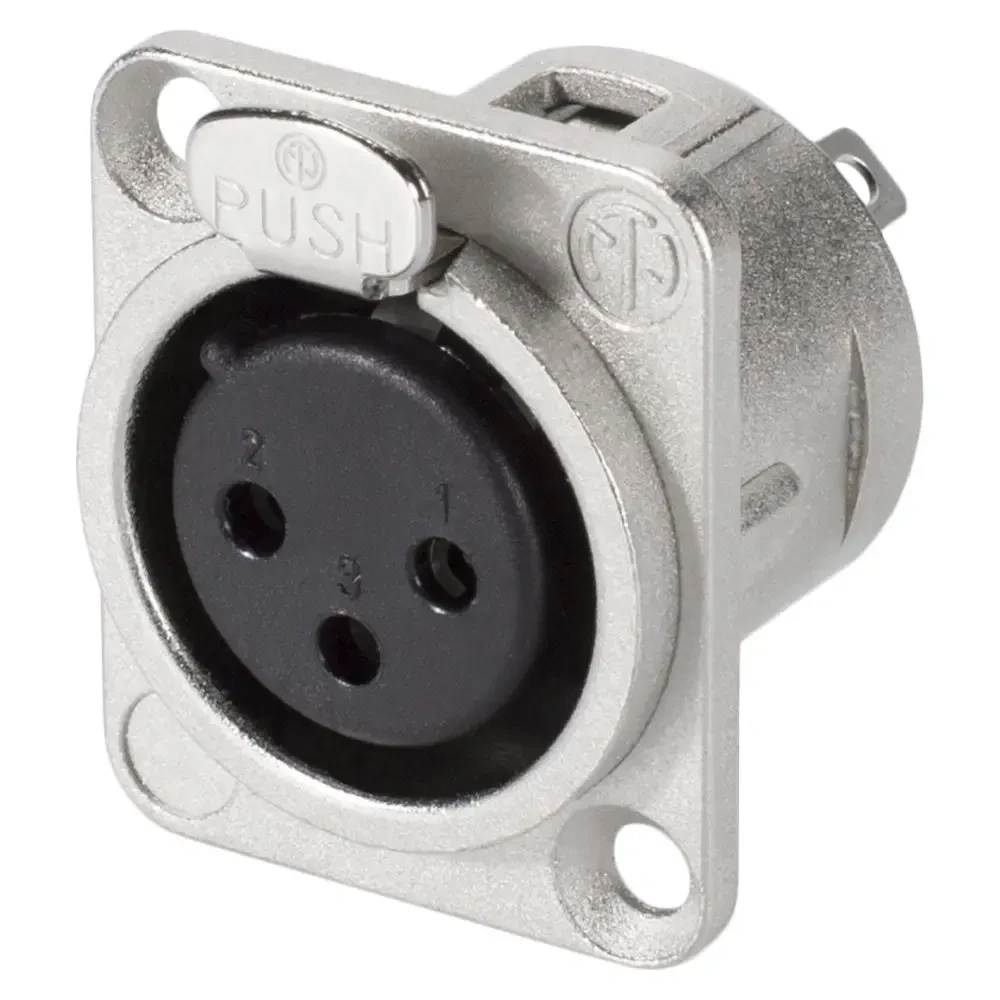

Разъем панельный Neutrik NC3FD-L-1

Neutrik NC3FD-L-1 — это панельный 3-контактный разъем XLR типа «мама» (гнездо) с фланцем стандартного D-размера диаметром 24 мм. Разъем предназначен для установки как с наружной, так и с внутренней стороны лицевой панели оборудования и широко используется в профессиональной аудиотехнике и электронных системах.

Конструкция и материалы

Корпус разъема выполнен из литого цинкового сплава с никелевым покрытием серебристого цвета, обеспечивающим надежную защиту от коррозии. Контакты изготовлены из бронзы и имеют двухслойное покрытие: 2 микрометра серебра поверх 2 микрометров никеля. Внутренняя вставка выполнена из полиамида, усиленного стекловолокном (PA 6.6 30% GR), что обеспечивает прочность и стабильность конструкции. Разъем оснащен защелкивающимся механизмом из стали для надежной фиксации кабеля.

Технические характеристики

Номинальный ток на контакт составляет 16 А при номинальном напряжении менее 50 В. Электрическая прочность достигает 1,5 кВ постоянного тока, а сопротивление изоляции превышает 2 ГОм в начальном состоянии. Контактное сопротивление не превышает 5 мОм, емкость между соседними контактами составляет 4 пФ. Разъем рассчитан на подключение проводников сечением до 2,5 мм² (14 AWG) методом пайки.

Надежность и эксплуатация

Разъем обладает высокой коммутационной износостойкостью — более 1000 циклов подключения-отключения. Усилие при вставке и удерживающее усилие составляют более 20 Н, что гарантирует надежное соединение. Степень защиты IP 40 предохраняет разъем от попадания твердых частиц. Диапазон рабочих температур составляет от −30 до +80 °C, что позволяет использовать разъем в различных климатических условиях.
