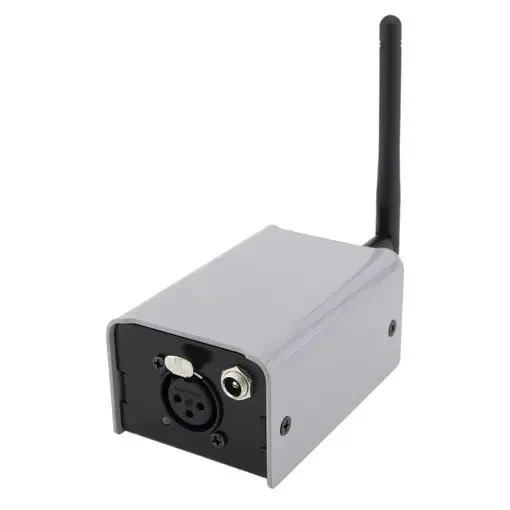

Программный контроллер Siberian Lighting SL-EDEC91F3W LANUNO WiDMX Rev2.1

Контроллер LanUNO 512 предназначен для управления световыми DMX-приборами и управляемыми светодиодными пикселями через локальную сеть Ethernet. Поддерживает протокол ArtNet v3, DMX512, пиксельный SPI. Контроллер оснащен одним двунаправленным DMX-портом.

WiDMX-приемопередатчик работает на частоте 2.402 - 2.480GHz, ISM, 79 channels; 20dBm; FHSS; GFSK Расстояние радиопередачи до 600м на прямой видимости; Антенна 2dBi внешняя, разъем подключения SMA "штекер", возможность подключить более мощную антенну для усиления передачи сигнала.

Режимы работы: передатчик, приемник, отключен.

Отдельный ArtNet Universe для WIDMX-приемопередатчика.

Совместим с мировыми стандартами радиопротоколов:

WIDMX Protocol

W-DMX Receive Protocol

W-DMX G3 Transmit Protocol

Guangzhou(GZ) Protocol) (как правило все устройства с Aliexpress работают только на этом простом протоколе).

В качестве совместимого приемника WiDMX может быть использован WiDMX-01F (SL-WD01F), либо в качестве передатчика - WiDMX-01M (SL-WD01M).

Совместим с любым программным обеспечением и консолями, поддерживающим отправку / прием пакетов ArtNet.

DMX-порт в режиме управления светодиодными пикселями (SPI) позволяет подключить до 680 пикселей WS2811, WS2812, WS2812b, WS2818, TM1804, TM1903, TM1803 и прочих совместимых по временным параметрам протокола. Выход SPI симметричный, что позволяет передавать сигнал SPI до 300 метров без усилителей.

В качестве преобразователя симметричного SPI в несимметричный может быть использована плата RX-BOARD.

DMX-порт в режиме входа позволяет подключить фейдерную панель ("DMX-расческу") и управлять параметрами световой программы с помощью физических фейдеров, либо передавать значения каналов физического DMX-сигнала в визуализатор через ArtNet. DMX-порт в режиме выхода позволяет подключить световые DMX-приборы (Spot, Wash, Par и др.) суммарное количество управляющих каналов которых не превышает 512.

Функция "Дежурная сцена" позволяет без использования источника ArtNet запустить 1 статичную сцену из внутренней памяти контроллера с помощью кнопки на передней панели устройства или отправкой макросов ArtNet с помощью утилиты DMXWorkshop. Запись "Дежурной сцены" также производится нажатием кнопки или макросом ArtNet. В этом случае статичные значения DMX-каналов на выходных DMX-портах записываются в память.
