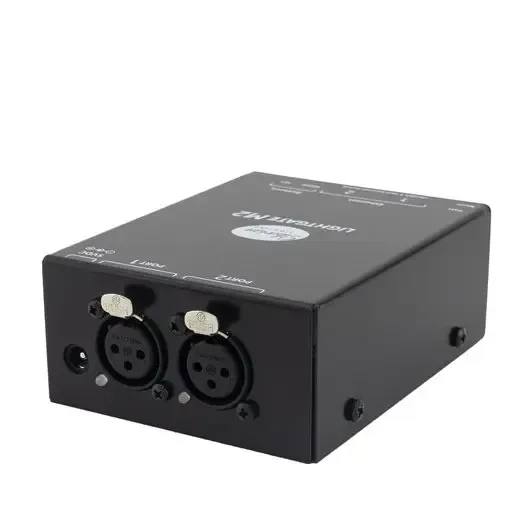

Контроллер управления Siberian Lighting SL-ED100T1 Lightgate M2

Устройство LightGate M2 предназначено для управления световыми DMX-приборами и светодиодными пикселями SPI через локальную сеть Ethernet (ArtNet).

Два двунаправленных DMX-порта.

Встроенный двухпортовый 100Мбит Ethernet-свитч.

Поддерживает протокол ArtNet v4, DMX512, DMX1024HS, SPI (пиксели).

Совместим с любым программным обеспечением и консолями, поддерживающим сетевой протокол ArtNet.

Встроенный двухпортовый Ethernet-свитч позволит подключить несколько контроллеров друг за другом, либо подключить два источника (пульта) ArtNet к одному контроллеру без дополнительных устройств.

Любой DMX-порт может быть переключен в режим входа, что позволяет подключить фейдерную панель ("DMX-расческу") и управлять параметрами световой программы с помощью физических фейдеров, либо передавать значения каналов физического DMX-сигнала в визуализатор через ArtNet.

DMX-порт в режиме выхода позволяет подключить световые DMX-приборы (Spot, Wash, Par и др.) суммарное количество управляющих каналов которых не превышает 512 на один порт, или 1024 канала на два DMX-порта.

Порт в режиме SPI, позволит подключить светодиодные пиксели типа WS2811, WS2812, WS2818, UCS1903, TM1803, TM1914 и другие с однопроводной линией данных. Возможно выбрать предустановленный пресет типа пикселя, либо в ручную установить параметры SPI-сигнала (Период от 1 до 2,5мкс; T0H от 0,1 до 2,4мкс; T1H от 0,2 до 2,4мкс; RES от 10 до 500мкс, в т.ч. поддержка Low и High speed, поддержка переключения порядка следования цветов).

Поддерживается длина линии SPI-пикселей до 680 RGB-пикселей (соответствует 2048 каналам / 4 universe ArtNet) на каждый выходной порт. Всего устройство может управлять до 1360 RGB-пикселями (соответствует 4096 каналам / 8 universe ArtNet). Физически выходной сигнал SPI симметричный, что позволит с использованием плат RX-BOARD передавать сигнал на 100-300 метров. Без использования плат RX-BOARD до 3-10метров.
