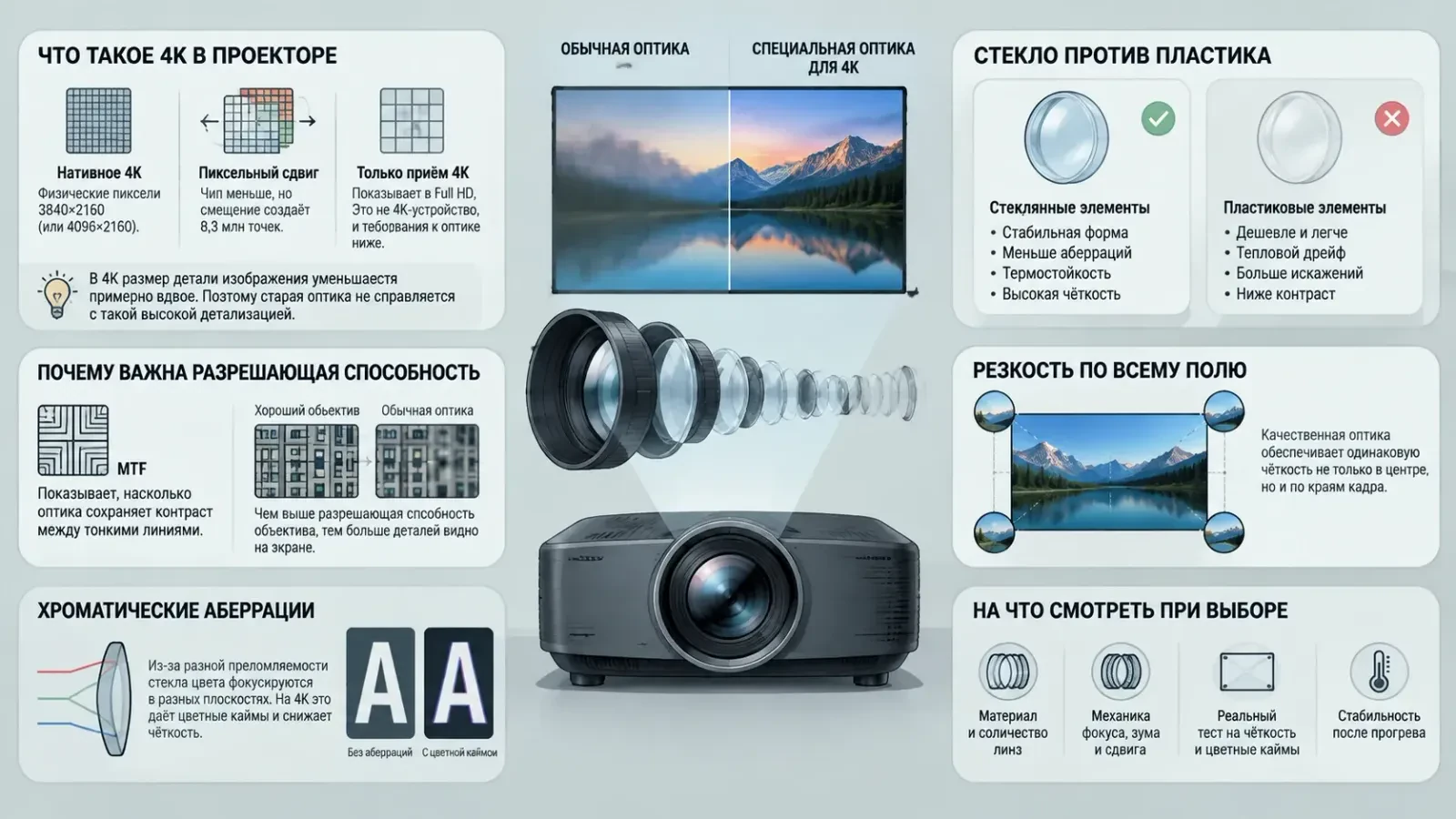

Почему для 4K проекторов нужна специальная оптика
Многие покупатели впервые задумываются о том, что оптика для 4K-проектора — это отдельная и очень важная тема, только после первого разочарования: паспортное разрешение 3840×2160 есть, а картинка по краям экрана «мылит», мелкий текст расплывается, вокруг контрастных объектов появляется цветная кайма. Дело почти никогда не в матрице или чипе — дело в объективе. В этом материале мы разберём, чем оптический тракт 4K-модели принципиально отличается от привычного Full HD, какие физические ограничения приходится преодолевать инженерам, как отличить действительно качественный объектив от «нарисованного» в маркетинговых материалах и на что смотреть при выборе проектора для домашнего кинотеатра или инсталляции.
Что на самом деле означает 4K в проекторе
Прежде чем говорить про линзы, важно понять, какой сигнал и какое изображение через них проходит.
На рынке сосуществуют несколько подходов:
- Нативное 4K
Оптический блок формирует 3840×2160 (или 4096×2160 в кинематографическом стандарте DCI) физическими пикселями. Чаще встречается в проекторах на LCoS/SXRD/D-ILA и в крупных инсталляционных DLP-моделях с чипом 4K. - Пиксельный сдвиг (pixel shift, XPR, e-shift)
Чип меньшего разрешения (0,47" или 0,66" DMD с 1920×1080 или 2716×1528) быстро смещает изображение на половину или четверть пикселя, за счёт чего на экране складывается 8,3 млн адресуемых точек. - Только приём сигнала 4K
Проектор принимает поток UHD, но показывает его в Full HD. Это не 4K-устройство, и требования к объективу у него ниже.
Ключевой момент: и в нативном варианте, и при пиксельном сдвиге размер элементарной детали изображения уменьшается примерно вдвое по каждой оси по сравнению с Full HD. Именно это и делает старую оптику непригодной — она физически не способна «донести» такую мелкую структуру до экрана.
Разрешающая способность и MTF: главный технический критерий
Качество объектива описывают функцией передачи модуляции — MTF (Modulation Transfer Function).
Простыми словами, это способность оптики сохранять контраст между соседними тонкими линиями. Чем мельче структура, тем сильнее падает контраст, и в какой-то момент чёрно-белая решётка превращается в однородный серый.
На матрице 0,47" DMD пиксель имеет размер порядка 5,4 мкм, а при пиксельном сдвиге эффективный шаг детали — около 2,7 мкм. Объектив, спроектированный под Full HD, спокойно «держит» первое значение, но на втором его MTF падает настолько, что весь выигрыш от 4K теряется. Именно поэтому в описаниях качественных моделей встречаются формулировки вида «объектив с полностью стеклянными элементами, рассчитанный на разрешение 4K».
Практический вывод: прирост детализации при переходе на 4K виден только тогда, когда объектив разрешает больше, чем формирует чип. Если наоборот — вы платите за пиксели, которые не доходят до экрана.
Хроматические аберрации и цветные каёмки
Обычное стекло преломляет синий свет сильнее красного, поэтому три цветовых канала фокусируются в разных плоскостях и с разным масштабом.
В проекторе это проявляется как:
- Продольная хроматическая аберрация
При точной фокусировке по зелёному каналу красный и синий остаются слегка размытыми, картинка теряет «звонкость». - Поперечная хроматическая аберрация
Цветные окантовки по краям кадра, особенно заметные на белом тексте и тонких линиях интерфейса.
На Full HD такая ошибка укладывается внутрь пикселя и почти не видна. На 4K она сопоставима с размером самой детали. Бороться с этим можно только оптически: применяют низкодисперсионное стекло (ED, extra-low dispersion), флюоритоподобные материалы и сложные склейки из нескольких элементов с разными коэффициентами преломления. Такие компоненты дороги, поэтому в бюджетных моделях их либо нет, либо они присутствуют в минимальном количестве.
Почему пластик уходит, а стекло остаётся
Пластиковые (полимерные) линзы дешевле, легче и позволяют быстро формовать сложные асферические поверхности.
Но у них есть два серьёзных недостатка, критичных именно для высокого разрешения:
- Тепловой дрейф
Коэффициент теплового расширения полимеров в разы выше, чем у стекла. Внутри проектора температура за время прогрева меняется существенно, форма и положение линз слегка «уезжают», и фокус, идеально настроенный на холодном аппарате, через полчаса просмотра оказывается сбитым. На Full HD допуск позволяет этого не замечать, на 4K — нет. - Стабильность формы и однородность
У литого пластика больше внутренних напряжений и локальных отклонений поверхности, что напрямую бьёт по MTF.
Поэтому в описаниях достойных 4K-моделей вы встретите all-glass lens — полностью стеклянный объектив, часто из 8–17 элементов в 5–10 группах, с асферическими и ED-компонентами. Компромиссный вариант — гибридные схемы, где пластик применён только в некритичных группах.
Резкость по всему полю кадра, а не только в центре
Даже хорошая оптика легко даёт резкий центр — сложность в равномерности.
За «мыло» по углам отвечают:
- Кривизна поля изображения
Плоскость наилучшей фокусировки оказывается не плоской, а изогнутой, и на плоском экране края уходят из фокуса. - Астигматизм и кома
Точка на периферии превращается в штрих или «комету». - Дисторсия
Прямые линии на краях слегка выгибаются, что особенно заметно при работе с компьютером и графикой. - Виньетирование
Падение яркости к углам; в проекторе оно ощущается как неравномерность светового поля.
Чтобы удержать эти ошибки в пределах пикселя 4K по всей площади экрана, объектив приходится рассчитывать с большим запасом по полю зрения и добавлять корректирующие группы. Это одна из главных причин, почему такая оптика крупнее и тяжелее.
Светосила, глубина резкости и контраст
Проекционный объектив работает на относительно больших относительных отверстиях (типично около f/1,7–f/2,5). Чем светосильнее оптика, тем больше света доходит до экрана — но тем меньше глубина резкости и тем сильнее проявляются аберрации. Инженеру приходится искать баланс между яркостью в ANSI-люменах и оптическим разрешением.
Второй важный аспект — паразитный свет. Внутренние переотражения между поверхностями линз снижают контраст, дают засветку тёмных сцен и локальные ореолы вокруг ярких объектов.
Здесь работают:
- многослойные просветляющие покрытия на каждой поверхности;
- чернение торцов линз и внутренних бленд;
- точный расчёт диафрагм для отсечения краевых лучей.
Для домашнего кинотеатра с высоким нативным контрастом это не менее значимо, чем сама резкость: «замытый» объектив способен свести на нет достоинства хорошей матрицы.
Зум, сдвиг объектива и цена компромиссов
Удобство установки почти всегда конфликтует с оптическим качеством:
- Большой диапазон зума
Например, 1,6–2,1× требует подвижных групп и увеличивает риск потери резкости на крайних положениях. Часто оптика максимально хороша в среднем положении зума. - Lens shift
Сдвиг объектива) по вертикали и горизонтали означает, что изображение формируется не по центру оптической оси, а с использованием периферии поля. Чтобы это не привело к размытию углов, объектив должен изначально перекрывать поле с запасом. У моделей с широким диапазоном сдвига оптика заведомо крупнее. - Цифровая коррекция геометрии (keystone, warping)
Полезный инструмент, но при 4K она ресемплирует картинку и уменьшает реальную детализацию. Мы всегда рекомендуем сначала выставить проектор физически и лишь затем прибегать к электронной коррекции.
Проекционное отношение и особые случаи
Отдельная категория — короткофокусные и ультракороткофокусные модели с проекционным отношением (throw ratio) около 0,25–0,8. Здесь используются асферические зеркала и линзы очень сложной формы, а требования к точности выше на порядок: малейшая ошибка установки или неровность экрана даёт заметное расфокусирование по краям. Такие проекторы особенно чувствительны к качеству полотна — для них нужны жёсткие, идеально плоские экраны, часто со специальным покрытием, отклоняющим паразитный свет.
В инсталляционных проекторах со сменной оптикой ситуация иная: один и тот же корпус может работать с набором объективов от ультракороткофокусных до длиннофокусных телеобъективов. Здесь принципиально важно проверять в спецификации, что конкретный объектив сертифицирован под 4K, — линейки, разработанные в эпоху WUXGA, механически подходят, но не обеспечивают нужной разрешающей способности.
Как оценить оптику при выборе: практический чек-лист
- Материал элементов
Ищите упоминание полностью стеклянного объектива, количества элементов и групп, наличия асферических и ED-линз. - Прямое указание совместимости
Формулировки вида «объектив, рассчитанный на 4K-разрешение» или «4K-compatible lens» — хороший признак; их отсутствие в проекторе с высоким разрешением заставляет насторожиться. - Механика фокуса и зума
Моторизованные зум/фокус/сдвиг и функция памяти положений (lens memory) удобны, но требуют качественных приводов — люфт напрямую превращается в потерю резкости. - Диапазон сдвига и зума
Чем шире, тем гибче установка, но тем аккуратнее нужно относиться к работе на крайних значениях. - Тест на реальном контенте
Оптику проверяют не фильмом, а сеткой из тонких линий, мелким текстом и тестовыми шаблонами: смотрим центр и все четыре угла, ищем цветные каёмки и «плавающий» фокус. - Стабильность после прогрева
Оцените резкость сразу после включения и через 30–40 минут. Заметный уход фокуса — типичный симптом бюджетной пластиковой схемы.
Частые ошибки, которые обесценивают хорошую оптику
- Слишком большой экран для дистанции просмотра при слабом объективе — детали становятся видны, но вместе с ними и все аберрации.
- Установка «наискосок» с компенсацией трапеции цифрой — минус в реальном разрешении.
- Работа на пределе сдвига и зума одновременно — самый неблагоприятный режим для углов кадра.
- Неровный или провисающий экран — при малой глубине резкости 4K-проектора локальная волна полотна видна как участок расфокуса.
- Пыль на внутренних поверхностях — снижает контраст; в помещениях с высокой запылённостью важны фильтры и регулярное обслуживание.
Полезно помнить и о ревизиях: производители нередко обновляют объективный блок внутри одной линейки, сохраняя название модели, а в некоторых сериях внутри семейства сосуществуют версии с разным чипом (0,47" и 0,66") и разной оптикой. Перед покупкой стоит сверять точный индекс модели и спецификацию, а не ориентироваться только на название серии — это наше субъективное, но многократно подтверждённое практикой наблюдение.
Заключение
Специальная оптика для 4K-проектора — не маркетинговая надстройка, а физическая необходимость: вдвое меньший размер детали изображения требует вдвое более высокой разрешающей способности, строгого контроля хроматических аберраций, термостабильных стеклянных элементов, равномерной резкости по всему полю и грамотного баланса между светосилой и контрастом. Полностью стеклянный объектив с асферическими и низкодисперсионными линзами, аккуратная механика зума, фокуса и сдвига, а также правильная физическая установка без цифровой коррекции геометрии дают тот самый эффект, за которым покупают 4K. И наоборот: сэкономленный объектив способен превратить восемь миллионов пикселей в картинку, мало отличимую от Full HD. Оценивайте проектор комплексно — по чипу, световому потоку, контрасту и, обязательно, по объективу, и тогда покупка будет радовать вас много лет.
