Аудио разъёмы: какие бывают и что лучше выбрать
Казалось бы, аудио разъёмы — это мелочь, на которую не стоит обращать внимания. Но именно неправильно подобранный разъём или переходник часто становится причиной фона, треска, потери сигнала и даже выхода оборудования из строя. Если вы только начинаете свой путь в музыке или собираете домашнюю студию, понимание типов аудио коннекторов сэкономит вам время, деньги и нервы. В этой статье мы разберём все основные виды разъёмов, расскажем, чем они отличаются и в каких ситуациях какой тип подключения будет оптимальным.
TS-jack 6.3 мм — классика для гитаристов
TS расшифровывается как Tip-Sleeve — «наконечник-гильза». Это самый простой тип штекера формата 6.3 мм (1/4 дюйма), который передаёт небалансный моносигнал. Визуально его легко отличить: на металлическом стержне всего одна чёрная полоска-изолятор, разделяющая два контакта.
Где используется:
- Кабель для электрогитары и бас-гитары
- Подключение гитарных педалей эффектов
- Соединение инструмента с комбоусилителем
TS-кабель — рабочая лошадка любого гитариста. Однако из-за небалансной конструкции он подвержен наводкам и помехам, особенно на длинных дистанциях. Старайтесь не использовать инструментальные кабели с TS-разъёмом длиннее 5–6 метров без крайней необходимости.
TRS-jack 6.3 мм — когда нужен баланс
TRS — Tip-Ring-Sleeve, то есть «наконечник-кольцо-гильза». На штекере уже две чёрные полоски, а значит — три контакта. Этот разъём может работать в двух режимах:
- Балансное моноподключение — сигнал передаётся по двум проводникам в противофазе, что позволяет эффективно подавлять наводки. Именно так подключают мониторные колонки, микрофонные предусилители и линейные выходы звуковых карт.
- Стереоподключение — левый и правый каналы передаются по одному кабелю. Типичный пример — выход на наушники.
Важно не путать TS и TRS. Если воткнуть моно TS-кабель в балансный TRS-вход, вы можете получить пониженную громкость или фон. И наоборот — TRS в гитарном усилителе может работать некорректно. Всегда проверяйте спецификацию оборудования.
Mini jack 3.5 мм — бытовой стандарт
Уменьшенная версия джека знакома абсолютно всем — это разъём 3.5 мм, который десятилетиями используется в наушниках, смартфонах, ноутбуках и портативных плеерах. Он бывает нескольких типов:
- TRS 3.5 мм — стандартный стереовыход для наушников без микрофона
- TRRS 3.5 мм — четыре контакта: стерео плюс микрофонный канал, используется в гарнитурах
В профессиональной аудиотехнике mini jack встречается нечасто. Контакт менее надёжен, чем у полноразмерного 6.3 мм, а небалансная передача делает его уязвимым для помех. Тем не менее для подключения наушников к звуковой карте или микшерному пульту производители нередко комплектуют устройства переходником с 3.5 на 6.3 мм.
XLR — профессиональный микрофонный стандарт
Если вы видите массивный круглый разъём с тремя штырьками (или отверстиями) — перед вами XLR. Это основной тип подключения для конденсаторных и динамических микрофонов, а также для профессиональных мониторов и звукового оборудования сценического класса.
Преимущества XLR-коннектора:
- Балансная передача сигнала — отличная защита от электромагнитных наводок даже на кабелях длиной 50–100 метров
- Механическая надёжность — фиксатор-защёлка не даёт штекеру случайно выпасть
- Возможность передачи фантомного питания (48V) для конденсаторных микрофонов
XLR-кабели обычно дороже инструментальных. Качественный экземпляр длиной 5 метров от проверенного бренда обойдётся примерно в 800–2 500 ₽, а премиальные варианты от Mogami или Canare могут стоить от 3 000 ₽ и выше. Однако это оправданная инвестиция: хороший микрофонный кабель служит годами и напрямую влияет на чистоту записи.
RCA (тюльпаны) — привет из мира Hi-Fi
Разъём RCA, он же «тюльпан», знаком многим по бытовой технике — DVD-плеерам, виниловым проигрывателям, домашним ресиверам. Сигнал передаётся в небалансном формате, каждый штекер отвечает за один канал: обычно красный — правый, белый — левый.
В музыкальной практике RCA встречается в нескольких случаях:
- Подключение DJ-оборудования (проигрыватели винила, DJ-контроллеры)
- Выходы на некоторых бюджетных аудиоинтерфейсах
- Коммутация с бытовыми акустическими системами
Для студийной работы RCA — не лучший выбор из-за отсутствия балансировки и менее надёжного контакта. Но в DJ-среде это до сих пор один из главных стандартов.
SpeakON — для мощного звука
Если вы работаете с концертными усилителями мощности и пассивными акустическими системами, вам наверняка понадобятся разъёмы SpeakON (Neutrik). Они разработаны специально для передачи больших токов от усилителя к колонке и обладают несколькими важными свойствами:
- Выдерживают высокие мощности без перегрева
- Имеют байонетный фиксатор — штекер вставляется и проворачивается
- Полностью изолированы — отсутствует риск короткого замыкания при подключении
В домашних условиях SpeakON вряд ли потребуется, но при организации живых выступлений и мероприятий это незаменимый стандарт.
Цифровые интерфейсы: коротко о главном
Помимо аналоговых разъёмов существуют и цифровые аудио интерфейсы, которые передают звук в цифровом виде без потерь качества при передаче:
- S/PDIF — коаксиальный (RCA-тип) или оптический (Toslink) разъём для стереопотока. Встречается на звуковых картах, ресиверах, телевизорах.
- ADAT — оптическое соединение, способное передавать до 8 каналов аудио одновременно. Используется для расширения количества входов аудиоинтерфейса.
- AES/EBU — профессиональный цифровой стандарт на базе XLR-разъёма. Применяется в студиях и на радиостанциях.
- USB и Thunderbolt — через них подключаются аудиоинтерфейсы и MIDI-контроллеры к компьютеру.
Для начинающего музыканта цифровые разъёмы актуальны прежде всего при выборе звуковой карты. Обратите внимание, какие выходы и входы предлагает конкретная модель, и убедитесь, что они совместимы с вашим оборудованием.
Как выбрать подходящий разъём и кабель
При коммутации звукового оборудования стоит руководствоваться несколькими правилами:
- Определите тип сигнала. Инструментальный (гитара) — TS, микрофонный — XLR, линейный (мониторы, звуковая карта) — TRS или XLR.
- Учитывайте длину трассы. До 5–6 метров небалансное подключение обычно работает без проблем. На большие расстояния используйте балансные кабели (TRS или XLR).
- Не экономьте на кабелях. Дешёвый кабель с плохой пайкой — источник шума и потенциальная точка отказа. Бюджет от 500 ₽ за инструментальный кабель и от 800 ₽ за микрофонный — разумный минимум.
- Избегайте лишних переходников. Каждый дополнительный контакт — потенциальное место потери сигнала. Лучше сразу приобрести кабель с нужными разъёмами на обоих концах.
- Не путайте инструментальные и акустические кабели. Кабель для подключения колонок к усилителю мощности имеет большее сечение жил и не подходит для передачи слабого инструментального сигнала, и наоборот.

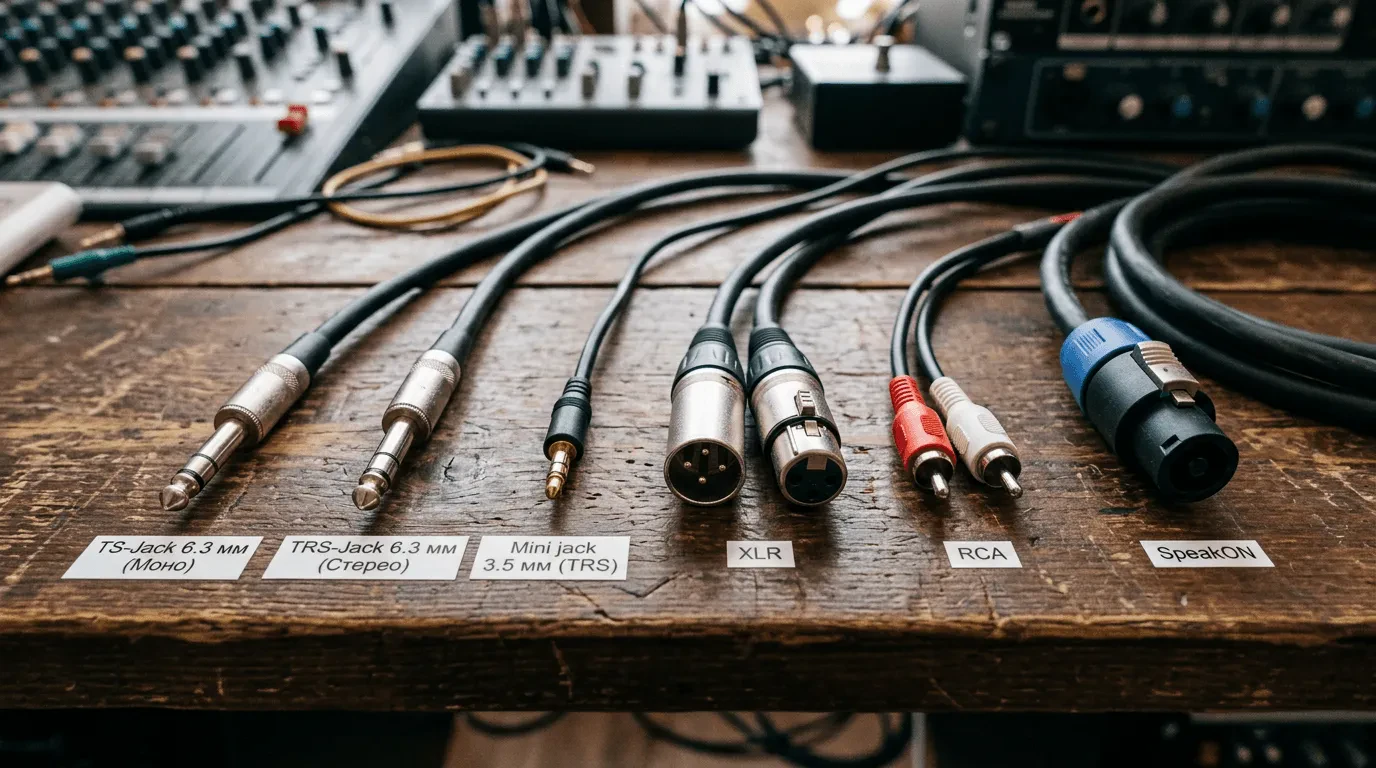

Краткая сводка: какой разъём для чего
- TS 6.3 мм — электрогитара, бас-гитара, педали эффектов
- TRS 6.3 мм — студийные мониторы, балансные линейные соединения, наушники
- Mini jack 3.5 мм — бытовые наушники, смартфоны, портативные устройства
- XLR — микрофоны, профессиональная коммутация, сценическое оборудование
- RCA — DJ-техника, бытовая аудиоаппаратура, виниловые проигрыватели
- SpeakON — акустические кабели для концертных систем
Понимание типов аудио разъёмов и их назначения — базовый, но крайне важный навык для любого музыканта. Правильная коммутация обеспечивает чистый звук без помех, надёжность соединений на репетициях и выступлениях, а также долгую жизнь вашего оборудования. Надеемся, эта статья помогла вам разобраться в многообразии коннекторов. Если остались вопросы — мы всегда готовы помочь с выбором подходящих кабелей и переходников под ваши задачи.
