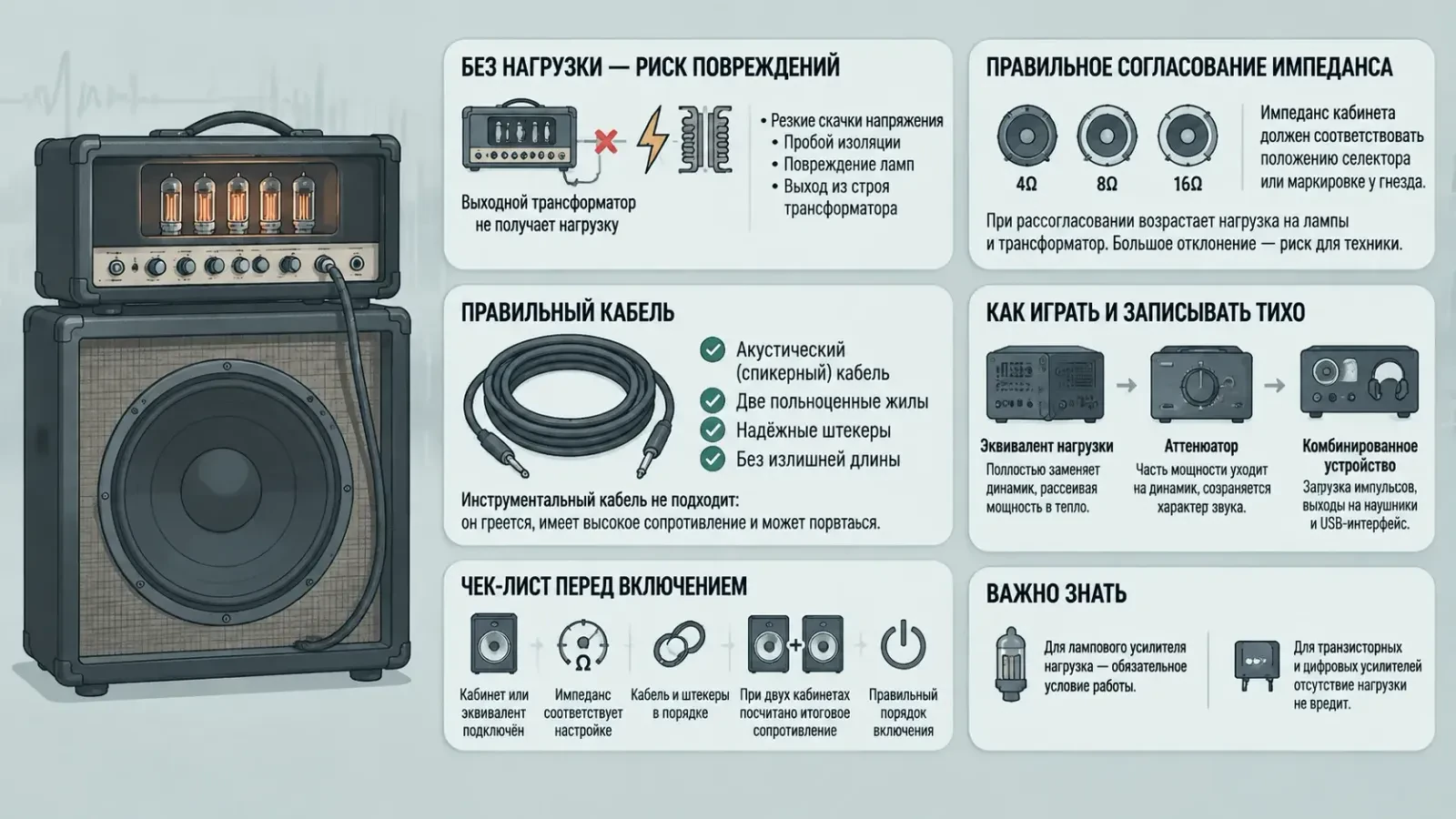

Зачем ламповому комбоусилителю нужна нагрузка
Одно из самых частых и самых дорогих в исправлении заблуждений среди гитаристов звучит так: «включу ламповый комбик без колонки, просто в наушники/в интерфейс — ничего же не случится». К сожалению, случится. Нагрузка для лампового усилителя — это не опция и не рекомендация производителя «на всякий случай», а обязательное условие его нормальной работы. В этой статье мы подробно разберём, почему ламповому комбоусилителю нужна нагрузка, что физически происходит внутри аппарата при её отсутствии, как правильно согласовывать сопротивление кабинета, какой кабель использовать, зачем нужны эквивалент нагрузки и аттенюатор, и как играть или записываться тихо, не рискуя техникой. Материал будет полезен и новичкам, которые только купили первый ламповый аппарат, и опытным музыкантам, собирающим сетап из головы и нескольких кабинетов.
Выходной трансформатор: сердце проблемы
Чтобы понять суть, нужно взглянуть на то, как устроен выходной каскад. Ламповые оконечные лампы (6L6, EL34, EL84, 6V6 и другие) работают с высокими напряжениями и малыми токами, а динамику нужно ровно наоборот — небольшое напряжение и заметный ток.
Согласует эти два мира выходной трансформатор: его первичная обмотка подключена к лампам, вторичная — к динамику или внешнему кабинету.
Ключевой момент: трансформатор «видит» подключённую акустику как рабочее сопротивление. Именно нагрузка на вторичной обмотке определяет, какое сопротивление отражается на анодах ламп. Если нагрузки нет, отражённое сопротивление стремится к бесконечности, и вся энергия, которую лампы отдают в трансформатор, не находит выхода.
Возникают:
- Броски напряжения (индуктивные выбросы) на первичной обмотке — они могут в разы превышать штатное анодное напряжение;
- пробой межвитковой изоляции обмотки — трансформатор выходит из строя, часто безвозвратно;
- пробой ламповых панелек и дуга внутри самих ламп;
- перегрузка экранных сеток и деградация выходных ламп;
- в некоторых схемах — выход из строя выпрямителя и конденсаторов блока питания.
Отдельно подчеркнём: выходной трансформатор — один из самых дорогих и трудно заменяемых узлов, а на винтажных и бутиковых аппаратах подобрать аналогичный по параметрам бывает сложно. Поэтому цена ошибки здесь высока.
Что реально произойдёт, если включить усилитель без колонки
Честно оговоримся: это статистика, а не приговор. Многие усилители переживают несколько минут работы без нагрузки на малой громкости и остаются целыми — особенно маломощные однотактные аппараты и модели с защитными цепями.
Но закономерность такая:
- Без сигнала (пауза, гитара не подключена) риск минимален, но он не нулевой — фон, наводки и щелчки тоже являются сигналом.
- При игре на средней громкости вероятность повреждения возрастает пропорционально времени и уровню.
- При игре «в полку» с перегрузом пробой может произойти в первые же секунды.
Наш подход простой: не проверять теорию на своём аппарате. Правило «сначала кабинет — потом питание» должно стать рефлексом.
Комбоусилитель со встроенным динамиком: где здесь подвох
Кажется, что в комбо проблема решена на заводе: динамик уже внутри, отключить его невозможно.
На практике «обрыв нагрузки» в комбоусилителе случается чаще, чем принято думать:
- динамик подключён через разъём, и штекер со временем разболтался или выпал;
- перегорела звуковая катушка динамика — усилитель продолжает работать «в пустоту»;
- оборвался или переломился провод, идущий к динамику (частая история у комбо, которые много ездят);
- музыкант воткнул шнур в гнездо External Speaker, не изучив схему коммутации: у части моделей внешний выход отключает внутренний динамик, у части — включает параллельно, меняя итоговое сопротивление;
- штекер вставлен в гнездо не до конца — контакт то есть, то нет.
Отсюда практический совет: если ламповое комбо после транспортировки начало звучать тихо, глухо или «сдавленно» — сначала выключите его, а потом ищите причину. Продолжать играть в такой ситуации опасно.
Согласование импеданса: 4, 8 и 16 Ом
Второй по важности вопрос после наличия нагрузки — её величина. Сопротивление кабинета (импеданс) должно соответствовать положению селектора на усилителе. Типовые значения — 4, 8 и 16 Ом; у многих комбо селектора нет вообще, и штатное значение указано прямо у гнезда.
Что происходит при рассогласовании:
- Нагрузка ниже номинала (например, кабинет 4 Ом в выход 8 или 16 Ом)
Ток через лампы растёт, каскад перегревается, ресурс ламп сокращается, есть риск повреждения трансформатора. Считается более опасным вариантом. - Нагрузка выше номинала (кабинет 16 Ом в выход 8 Ом)
Растёт напряжение на первичной обмотке, страдает изоляция и экранные сетки; вместе с этим меняется характер звука. Это ближе к режиму «без нагрузки», просто мягче.
Общепринятая среди техников практика: расхождение в два раза (8 вместо 16, 8 вместо 4) на умеренной громкости обычно переносится большинством аппаратов и иногда используется сознательно как способ изменить окрас — чуть более раннюю компрессию или, наоборот, более резкую атаку. Но это компромисс, а не норма, и на транзисторных выпрямителях с высоким анодным напряжением рисковать не стоит.
Отметим, что это наша обобщённая оценка: конкретные допуски зависят от схемы, и последнее слово всегда за инструкцией к вашей модели.
Подключение дополнительного кабинета к комбо
Если вы хотите усилить сцену вторым кабинетом, нужно посчитать итоговое сопротивление.
При параллельном соединении двух одинаковых нагрузок общее сопротивление уменьшается вдвое:
- внутренний динамик 8 Ом + внешний кабинет 8 Ом = 4 Ом на выходе;
- 16 Ом + 16 Ом = 8 Ом;
- 8 Ом + 16 Ом ≈ 5,3 Ом — «неудобное» значение, которое ни в один селектор точно не попадёт.
Поэтому перед покупкой второго кабинета проверьте, какие импедансы поддерживает ваш комбо и как именно скоммутировано гнездо внешней акустики. У ряда моделей предусмотрены два выхода с подписанными комбинациями — это самый безопасный путь.
Спикерный кабель, а не инструментальный
Ещё одна распространённая ошибка — соединять усилитель и кабинет обычным гитарным шнуром. Инструментальный кабель экранированный, с тонкой центральной жилой: он не рассчитан на ток выходного каскада, греется, имеет повышенное сопротивление и легко обрывается. Обрыв — это мгновенная работа усилителя без нагрузки со всеми последствиями.
Используйте акустический (спикерный) кабель с двумя полноценными жилами достаточного сечения, надёжными штекерами и длиной без излишков. Держите запасной кабель в кейсе: на репетиции или концерте это может спасти аппарат.
Эквивалент нагрузки, аттенюатор и тихая запись
Логичный вопрос: как играть в квартире или записываться дома, если ламповый усилитель нельзя включать без колонки? Для этого существуют специальные устройства.
- Эквивалент нагрузки (load box)
Резистивная или реактивная нагрузка, которая принимает всю мощность усилителя вместо динамика и рассеивает её в виде тепла. Реактивные модели имитируют изменение импеданса динамика по частоте, поэтому усилитель ведёт себя естественнее. На выходе обычно есть линейный сигнал, к которому подключают кабинетную симуляцию (IR). - Аттенюатор
Тот же принцип, но часть мощности всё же уходит на динамик: вы получаете громкость на уровне разговора при полностью открытом мастере и характерной компрессии выходного каскада. - Комбинированные устройства
Load box с загрузкой импульсных откликов, выходами на наушники и USB-интерфейсом. Удобны для домашней записи «в один шаг».
Главное при выборе — запас по мощности: устройство должно быть рассчитано минимум на мощность вашего усилителя, а лучше с двойным запасом, особенно если речь о продолжительной работе. И обязательно совпадение импеданса: load box на 8 Ом в выход, настроенный на 16 Ом, — это то же рассогласование, о котором мы говорили выше.
Отдельно упомянем: самодельные «болванки» из проволочных резисторов работают, но требуют корректного расчёта мощности и охлаждения. Для регулярной эксплуатации мы рекомендуем заводские решения — они безопаснее и звучат предсказуемее.
А что с транзисторными и цифровыми усилителями
Здесь логика противоположная и её полезно знать, чтобы не путать правила. Транзисторным (solid-state) и цифровым усилителям отсутствие нагрузки, как правило, не вредит: у них нет выходного трансформатора, работа «на холостом ходу» штатна. Зато для них опасно короткое замыкание в кабеле или занижение импеданса ниже допустимого — это перегружает выходные транзисторы. Поэтому фраза «мой моделирующий комбо работал без колонки, и всё нормально» к ламповой технике неприменима.
Чек-лист перед каждым включением
- Кабинет или эквивалент нагрузки подключён до подачи питания.
- Импеданс нагрузки соответствует селектору или маркировке у гнезда.
- Кабель — акустический, штекеры вставлены до фиксации, изоляция цела.
- Если подключены два кабинета — итоговое сопротивление посчитано.
- Порядок включения: Power → пауза для прогрева около минуты → снятие Standby. Отключение — в обратном порядке.
- Появились посторонние шумы, потеря громкости, запах гари — выключаем и диагностируем.
Небольшое, но полезное дополнение: режим Standby при отсутствии нагрузки условно безопасен, так как сигнал на выходной каскад не поступает. Но использовать его как «страховку от забывчивости» не стоит — привычка всегда держать нагрузку подключённой надёжнее любых оговорок.
Заключение
Нагрузка для лампового усилителя — это условие, при котором выходной трансформатор и лампы работают в расчётном режиме. Без неё энергия каскада не находит выхода, возникают перенапряжения, и ремонт может обойтись дороже, чем сам аппарат. Запомните три главных правила: никогда не включайте ламповое комбо без динамика или эквивалента нагрузки, всегда согласовывайте импеданс кабинета и используйте только акустический кабель. Для домашней игры и записи есть корректные решения — реактивный load box, аттенюатор или комбинированное устройство с кабинетной симуляцией, подобранные с запасом по мощности и с нужным сопротивлением. Соблюдая эти несложные принципы, вы получите от лампового усилителя то, за что его и любят: живую динамику, тёплую компрессию и стабильную работу на много лет вперёд.
