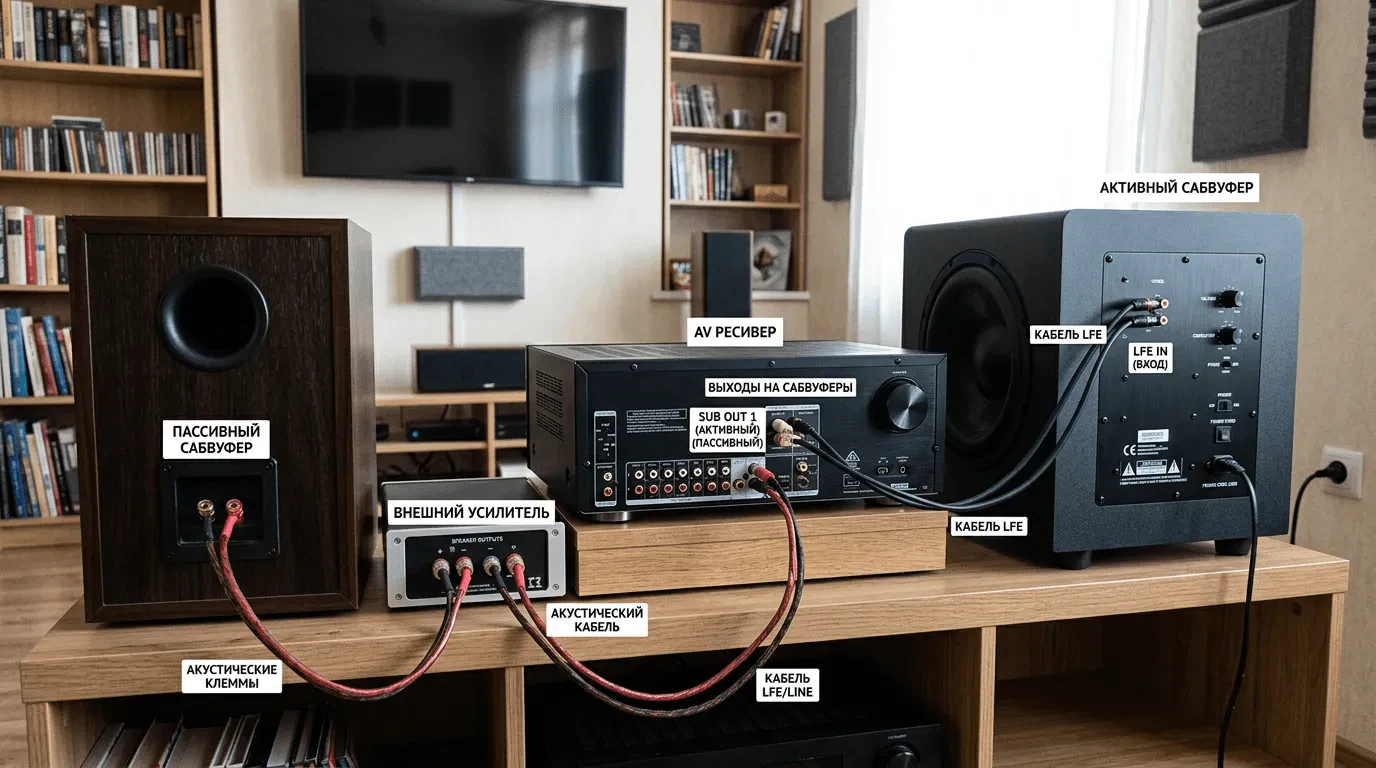

Подключение активного и пассивного сабвуфера
Глубокий и мощный бас способен преобразить любую музыкальную систему — будь то домашняя студия, репетиционная база или концертная площадка. Но подключение сабвуфера вызывает массу вопросов даже у тех, кто давно работает со звуком. Какой кабель использовать? Куда именно подключать? Как избежать повреждения оборудования? В этой статье мы разберём все ключевые схемы подключения стационарного и профессионального оборудования: от соединения пассивного сабвуфера с усилителем мощности до интеграции активной модели в уже существующую акустическую систему.
Чем отличается активный сабвуфер от пассивного
Прежде чем браться за кабели, важно чётко понимать разницу между двумя типами устройств. Она определяет всю логику коммутации.
Пассивный сабвуфер — это, по сути, басовый динамик (или несколько динамиков) в корпусе. У него нет собственного усилителя. Для работы ему необходим внешний усилитель мощности, который подаёт на динамик усиленный аудиосигнал. Пассивные модели, как правило, легче и дешевле, но требуют тщательного подбора усилителя.
Активный сабвуфер — это самодостаточное устройство. Внутри корпуса уже установлен встроенный усилитель, а нередко и кроссовер для фильтрации частот. Такой сабвуфер принимает линейный (низкоуровневый) сигнал и самостоятельно усиливает его до нужной мощности. Подключение проще, но вес и цена обычно выше.
- Пассивный: нужен внешний усилитель, подключение акустическим (спикерным) кабелем.
- Активный: встроенный усилитель, подключение сигнальным кабелем (XLR, TRS, RCA).
Что нужно знать перед подключением
Независимо от типа сабвуфера, перед коммутацией необходимо проверить несколько параметров. Игнорирование этих моментов — самая частая причина проблем.
- Импеданс (сопротивление). У пассивных моделей номинальное сопротивление обычно составляет 4 или 8 Ом. Усилитель должен стабильно работать при данной нагрузке. Если подключить сабвуфер с сопротивлением ниже минимально допустимого для усилителя — возможен перегрев и выход из строя.
- Мощность. Номинальная мощность усилителя и сабвуфера должны быть сопоставимы. Оптимально, когда усилитель выдаёт на 10–20% больше номинальной мощности динамика. Это даёт запас по «головной комнате» и снижает риск клиппинга.
- Тип разъёмов. Заранее выясните, какие входы и выходы есть на вашем оборудовании: XLR, TRS (джек 6,3 мм), RCA, Speakon, «банановые» штекеры или винтовые клеммы.
- Частота среза (кроссовер). Сабвуфер отвечает за воспроизведение низких частот — как правило, в диапазоне от 20 до 120–200 Гц. Если в системе нет отдельного кроссовера, его роль выполняют встроенные фильтры активного сабвуфера или настройки процессора/микшера.
Подключение пассивного сабвуфера к усилителю
Это классическая схема, которая используется на концертных площадках, в репетиционных помещениях и домашних студиях. Рассмотрим процесс пошагово.
Шаг 1
Убедитесь, что всё оборудование выключено. Коммутация под напряжением — прямой путь к повреждению динамиков и усилителя.
Шаг 2
Соедините источник звука с усилителем. Сигнал от микшерного пульта, аудиоинтерфейса или предусилителя подаётся на вход усилителя мощности. Обычно используется балансный кабель XLR или TRS. Если усилитель имеет выделенный выход на сабвуфер или отдельный канал для низких частот — направляйте сигнал именно туда.
Шаг 3
Соедините выход усилителя с сабвуфером. Для этого используется акустический (спикерный) кабель достаточного сечения. Для мощности до 500 Вт и длины до 10 метров подойдёт сечение 2,5 мм², для более мощных систем или длинных трасс — 4 мм² и выше. Разъёмы могут быть Speakon (предпочтительный вариант для профессионального оборудования), «банановые» штекеры или винтовые клеммы.
Шаг 4
Настройте кроссовер. Если в цепи есть внешний активный кроссовер — выставьте частоту среза так, чтобы на сабвуфер поступали только низкие частоты (обычно ниже 80–120 Гц). Если кроссовера нет, а усилитель подаёт полный диапазон, сабвуфер будет пытаться воспроизвести и средние частоты, что приведёт к «грязному» басу и повышенной нагрузке на динамик.
Шаг 5
Включите систему в правильном порядке: сначала источник сигнала, затем усилитель. Громкость увеличивайте плавно.
Важно: не используйте обычный инструментальный кабель вместо спикерного. Инструментальный кабель имеет тонкий центральный проводник и экранирование, рассчитанное на слаботочный сигнал. При подключении к мощному усилителю он может перегреться, а звук будет с потерями и искажениями.
Подключение активного сабвуфера к акустической системе
Активный сабвуфер значительно проще в коммутации, поскольку ему не нужен отдельный внешний усилитель. Однако есть нюансы, зависящие от конкретной конфигурации.
Схема 1
Через микшерный пульт или процессор. Это наиболее гибкий и правильный вариант. Сигнал с отдельного выхода (AUX, SUB OUT или шина группы) микшера направляется на линейный вход сабвуфера по сигнальному кабелю — XLR или TRS. В этом случае вы полностью контролируете уровень баса независимо от основной акустики.
Схема 2
Через сквозной выход (Thru/Link). Многие активные акустические системы имеют сквозной выход, который дублирует входной сигнал. Из этого выхода кабелем XLR или TRS сигнал подаётся на вход активного сабвуфера. Встроенный кроссовер сабвуфера отфильтрует верхние частоты и оставит только бас. Это удобная схема, если у вас нет многоканального пульта.
Схема 3
Через выходы сабвуфера на сателлиты. Ряд активных сабвуферов имеет встроенный кроссовер с выходами высоких частот (HIGH OUT). В этом случае сигнал от источника сначала поступает на сабвуфер, а он, отфильтровав бас, передаёт оставшийся диапазон на сателлитные колонки. Такая схема особенно популярна в портативных PA-системах и комплектах для малых площадок.
- При любой схеме используйте качественный сигнальный кабель — балансный XLR или TRS. Это снижает наводки и шумы, особенно на длинных трассах.
- Если на сабвуфере есть только вход RCA, а источник выдаёт балансный сигнал — используйте соответствующий переходник или кабель-адаптер.
- Регулятор громкости на активном сабвуфере выставляйте в среднее положение, а затем подстраивайте по слуху или по измерительному микрофону.
Настройка частоты среза и фазы
Подключить сабвуфер — только половина задачи. Без грамотной настройки бас может звучать «бубняще», отставать от основной акустики или создавать неприятные провалы в определённых зонах помещения.
- Частота среза кроссовера определяет, до какой частоты будет работать сабвуфер. Для большинства музыкальных задач оптимальный диапазон — от 80 до 120 Гц. Если сателлитные колонки маленькие (6–8 дюймов), частоту среза можно поднять до 120–150 Гц, чтобы компенсировать их недостаток в нижнем регистре. Для крупных акустических систем с 12–15-дюймовыми динамиками достаточно среза на 60–80 Гц.
- Фаза. Переключатель фазы (0° / 180°) или плавный регулятор на сабвуфере позволяют синхронизировать низкочастотный динамик с основной акустикой. Неправильная фаза приводит к «вычитанию» баса — звуковые волны гасят друг друга, и низких частот становится меньше, а не больше. Переключите фазу и выберите положение, при котором бас звучит наиболее плотно и объёмно в точке прослушивания.
Типичные ошибки при подключении
- Несоответствие мощности и сопротивления — усилитель перегружается или работает вхолостую. Всегда сверяйте характеристики.
- Использование инструментального кабеля вместо спикерного — для пассивных систем это критичная ошибка.
- Подача усиленного (спикерного) сигнала на линейный вход активного сабвуфера — это практически гарантированно выведет встроенный усилитель из строя.
- Отсутствие кроссовера в цепи — сабвуфер воспроизводит весь диапазон, перегружается и искажает звук.
- Размещение в углу без коррекции — угловое расположение усиливает бас на 6–9 дБ, что может привести к гулкости. Экспериментируйте с расположением или компенсируйте уровнем.
Ориентировочные бюджеты
Стоимость существенно зависит от класса оборудования и задач. Приведём примерные диапазоны цен на российском рынке:
- Пассивный сабвуфер начального уровня (10–12 дюймов): от 15 000 до 35 000 ₽.
- Активный сабвуфер для малых и средних площадок (12–15 дюймов): от 30 000 до 80 000 ₽.
- Усилитель мощности для пассивного сабвуфера (бюджетный класс): от 15 000 до 40 000 ₽.
- Качественный спикерный кабель (Speakon, 5–10 м): от 1 000 до 4 000 ₽.
- Балансный сигнальный кабель XLR (5–10 м): от 500 до 3 000 ₽.
Цены могут колебаться в зависимости от бренда, курса валют и наличия на складе. Мы рекомендуем ориентироваться не только на бюджет, но и на конкретные технические требования вашей системы.
Подведём итоги
Подключение сабвуфера — процесс несложный, если вы понимаете логику сигнальной цепи. Пассивная модель требует внешнего усилителя и спикерного кабеля, а совместимость по мощности и сопротивлению — обязательное условие. Активный сабвуфер принимает линейный сигнал и самостоятельно его усиливает, что делает коммутацию проще, но не отменяет необходимости настроить частоту среза и фазу. Какой бы тип вы ни выбрали, ключ к хорошему басу — правильный подбор компонентов, качественные кабели и внимательная настройка с учётом акустики помещения. Если остались вопросы — мы всегда готовы помочь с выбором и подсказать оптимальную конфигурацию под ваши задачи.
