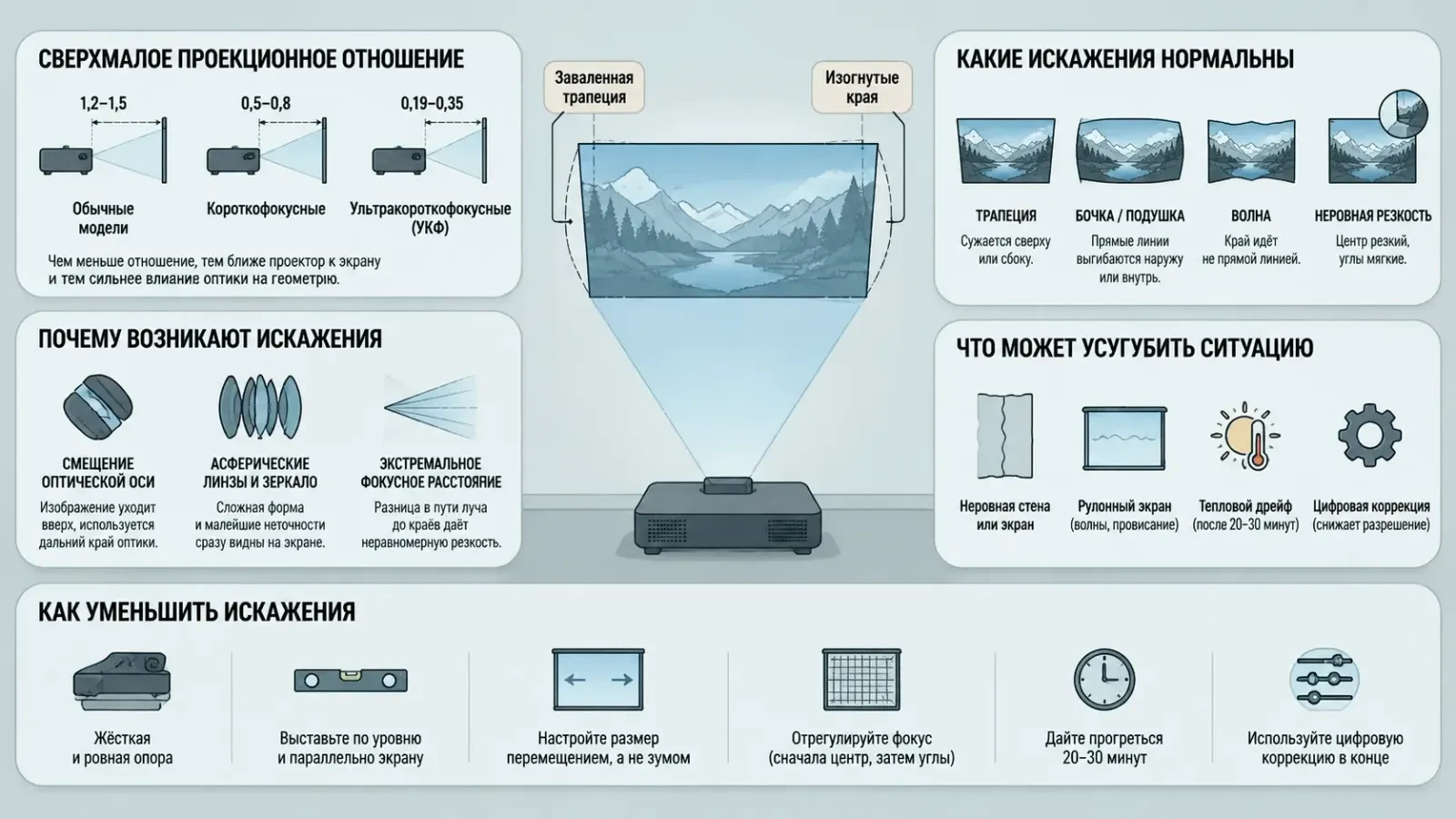

Почему ультракороткофокусные объективы для проектора искажают геометрию
Вы поставили ультракороткофокусный проектор вплотную к стене, включили — и вместо ровного прямоугольника получили слегка «завалённую» трапецию, изогнутые края или картинку, у которой левый верхний угол резкий, а правый нижний слегка «плывёт». Это не брак и не повод сразу нести аппарат в сервис: так работает физика ультракороткофокусной оптики. В этой статье мы подробно разберём, почему ультракороткофокусный объектив для проектора искажает геометрию, какие искажения нормальны, какие говорят о проблеме, что лечится настройкой, а что — только правильной установкой и экраном.
Что такое ультракороткий фокус и почему он оптически «экстремален»
Ключевая характеристика любого проектора — проекционное отношение (throw ratio): расстояние до экрана, делённое на ширину изображения. У обычных моделей оно составляет 1,2–1,5, у короткофокусных — 0,5–0,8, а у ультракороткофокусных (UST, УКФ) — примерно 0,19–0,35. На практике это означает, что диагональ около 100 дюймов формируется с расстояния 20–40 см от стены.
Чтобы «развернуть» световой поток под таким углом, инженерам приходится идти на компромиссы:
- Огромный сдвиг оптической оси (offset)
100–130% и более. Изображение целиком уходит вверх относительно объектива, то есть используется лишь дальний край поля зрения оптической системы, где аберрации максимальны. - Асферические линзы сложной формы и зеркало свободной формы (freeform mirror)
Именно они «доворачивают» лучи. Любая неточность их изготовления или сборки сразу видна на экране. - Экстремально короткое фокусное расстояние
Из-за которого разница в пути луча до ближнего и дальнего края экрана велика — отсюда неравномерная резкость.
Проще говоря, УКФ-оптика работает на пределе своих возможностей, и остаточная дисторсия здесь — не дефект, а плата за возможность поставить аппарат на тумбу под экраном.
Основные виды искажений и их причины
Разберём, что именно вы можете увидеть на стене.
- Трапецеидальные искажения (кейстоун)
Картинка сужается сверху или сбоку. Причина: корпус стоит не строго параллельно экрану или не выставлен по уровню. - Бочкообразная и подушкообразная дисторсия
Прямые линии по краям выгибаются наружу или внутрь. Это уже свойство самой оптики: широкоугольная схема с большим смещением поля неизбежно даёт остаточную кривизну. - «Волна» по верхней или нижней кромке
Край изображения идёт не прямой линией, а слегка изгибается. Чаще всего виновата не оптика, а неровность стены или провисание полотна экрана. - Расфокусировка углов
Центр резкий, а один-два угла мягкие. Следствие кривизны поля изображения и малейшего перекоса относительно плоскости экрана. - Хроматические аберрации
Цветная кайма на контрастных границах у краёв кадра. Тоже характерная особенность сверхширокоугольных схем. - Поворот кадра
Изображение чуть завалено по горизонту, если проектор стоит с небольшим разворотом.
Эффект рычага: почему миллиметры превращаются в сантиметры
Это главная особенность УКФ, которую недооценивают новички. При проекционном отношении 0,25 угол выхода светового пучка очень острый. Смещение корпуса на 1 мм вперёд или наклон на доли градуса «умножается» на расстояние и даёт на 100-дюймовом экране заметное смещение верхней кромки — иногда на несколько сантиметров.
Для сравнения: у обычного длиннофокусного проектора та же ошибка почти незаметна, поскольку изображение формируется под небольшим углом и «рычаг» короче.
Именно поэтому УКФ-модели требуют:
- жёсткой, не шатающейся тумбы или полки без прогиба;
- ровного пола и точной выставки по уровню (пузырьковый или лазерный уровень);
- строгой параллельности задней грани корпуса плоскости экрана;
- защиты от случайных сдвигов — питомцев, детей, уборки.
Роль экрана и стены: половина проблем находится не в проекторе
Даже идеально настроенный аппарат покажет «волну», если поверхность неидеальна. При остром угле падения света любая неровность стены глубиной 2–3 мм даёт видимую тень и локальный изгиб линии — обычный проектор такую впадину просто «не заметит».
Что важно знать:
- Стена должна быть выведена под маяк и покрашена матовой краской. Фактурная штукатурка и обои с рельефом для УКФ противопоказаны.
- Рулонные экраны склонны к волнам и «свисту» полотна — для ультракороткого фокуса подходят плохо, если нет системы натяжения.
- Экран на натяжной раме — оптимальный вариант: полотно идеально плоское и неподвижное.
- ALR-экраны с френелевской или пилообразной структурой (специальные полотна для отклонения паразитного света) созданы именно под УКФ. Но они критичны к точности установки: даже небольшой перекос по высоте даёт затемнение части кадра, которое легко спутать с геометрической ошибкой.
Тепловой дрейф: почему картинка «уезжает» через полчаса
Ещё один нюанс, который часто пугают владельцев: сразу после включения геометрия и фокус могут слегка отличаться от того, что вы видите через 20–30 минут. Причина — тепловое расширение элементов оптического блока и корпуса. Это нормально для лазерных УКФ-моделей с плотной компоновкой.
Практический вывод: точную настройку геометрии и фокуса делайте на прогретом аппарате, а не в первые минуты после включения.
Как исправить искажения: порядок действий
Правило простое: сначала механика, потом электроника. Цифровая геометрическая коррекция — не бесплатная опция, она уменьшает эффективное разрешение и может добавить ступенчатость на диагоналях.
- Выставьте проектор по уровню, отрегулируйте ножки. Убедитесь, что тумба не качается.
- Добейтесь параллельности корпуса и экрана: измерьте рулеткой расстояние от стены до левого и правого заднего угла корпуса — значения должны совпадать до миллиметра.
- Отрегулируйте размер изображения перемещением проектора вперёд-назад, а не зумом (у большинства УКФ его просто нет).
- Настройте фокус по тестовой сетке, ориентируясь на среднюю зону кадра, затем проверьте углы.
- Дайте аппарату прогреться 20–30 минут и повторите проверку.
- Только теперь включайте цифровую коррекцию: 4-точечную для трапеции, 9/15-точечную или warping (коррекция по сетке из 25–121 точки) для сложных случаев с изгибами.
Важно: если после включения коррекции пришлось «поджать» изображение более чем на 5–7%, стоит вернуться к пункту 1 — механическая ошибка слишком велика.
Что цифровая коррекция исправить не сможет
- Расфокусировку углов — это оптический дефект, программно он не устраняется в принципе.
- Хроматические аберрации по краям кадра (некоторые модели имеют настройку сведения цветовых каналов, но она компенсирует лишь часть проблемы).
- Тени от неровностей стены — только выравнивание поверхности или установка экрана на раме.
- Неравномерность яркости по полю, характерную для сверхширокоугольной оптики.
На что смотреть при выборе, чтобы искажений было меньше
Наш опыт показывает: разница между моделями бывает существенной, и дело не только в яркости и разрешении.
- Состав оптики
Полностью стеклянные линзы стабильнее при нагреве, чем гибридные схемы со значительной долей пластика. Производители нередко указывают это в описании — стоит уточнять. - Тип матрицы
У DLP-проекторов с одним чипом нет проблемы сведения трёх панелей; у трёхматричных схем к геометрии добавляется точность совмещения каналов. - Глубина настроек
Наличие warping с сеткой 15 точек и более и функции подгонки под ALR-экран сильно упрощает жизнь. - Моторизованный фокус и автокалибровка
Удобны, но проверяйте, есть ли ручной режим: автоматика иногда ошибается на однотонных стенах. - Ревизия и год выпуска
Производители нередко дорабатывают оптический блок и прошивку в рамках одной линейки — поздние партии могут вести себя заметно лучше ранних. Перед покупкой имеет смысл уточнить актуальную версию и наличие свежих обновлений. - Комплект «проектор + экран»
Оборудование от одного бренда обычно уже согласовано по геометрии и углу отражения — это снижает риск сюрпризов.
Когда искажение — это всё-таки дефект
Обратиться в сервис стоит, если наблюдается что-то из перечисленного при заведомо правильной установке:
- резкая асимметрия резкости — одна половина кадра стабильно мягче другой при любом положении;
- «ступенька» или излом линии в середине изображения;
- геометрия меняется сама по себе после каждого включения без изменения положения корпуса;
- видимые пятна, разводы или посторонние объекты в проекции (загрязнение зеркала).
Заключение
Искажения геометрии у ультракороткофокусных проекторов — закономерное следствие сверхмалого проекционного отношения, огромного сдвига оптической оси и работы через асферические линзы и зеркало свободной формы. Полностью «нулевой» геометрии здесь не бывает, но при грамотном подходе разница между «терпимо» и «идеально» огромна: ровная поверхность или экран на натяжной раме, жёсткая опора, точная выставка по уровню и параллельности, настройка на прогретом аппарате и лишь затем — аккуратное использование цифровой коррекции. Если вы учтёте эти нюансы ещё на этапе выбора места и экрана, ультракороткофокусный проектор порадует вас ровной, резкой картинкой и не заставит жалеть о покупке. А если сомневаетесь в конкретной модели или условиях установки — задавайте вопросы, мы подскажем, какой вариант подойдёт именно вашей комнате.
