Отличие анаморфотного объектива для проектора от обычного
Вы купили хороший проектор, включили любимый фильм — и увидели сверху и снизу широкие чёрные полосы, которые «съедают» треть экрана. Именно в этот момент большинство домашних киноманов впервые узнаёт про анаморфотный объектив для проектора — специальную оптическую насадку, которая превращает картинку формата 16:9 в настоящий кинотеатральный кадр. В этой статье мы подробно разберём, чем анаморфотная оптика отличается от штатного (обычного) объектива, как она работает, что реально даёт на экране, какие у неё недостатки и в каких случаях от покупки лучше отказаться в пользу более простых решений.
Что делает штатный объектив проектора
Обычный объектив — это оптическая система, задача которой максимально точно и без искажений спроецировать изображение с матрицы (DMD, LCD или LCoS) на экран.
Он отвечает за:
- Проекционное отношение
Соотношение расстояния до экрана и ширины картинки; - Зум и фокус
Подгонку размера и резкости под конкретное помещение; - Сдвиг линз (lens shift)
Смещение изображения без наклона корпуса и без трапецеидальных искажений; - Оптическое качество
Равномерность резкости по полю кадра, минимум хроматических аберраций и дисторсии.
Главное свойство обычного объектива: он сохраняет геометрию кадра. Что подано на матрицу, то и появляется на экране — в тех же пропорциях. Соотношение сторон при этом всегда равно физическому соотношению сторон матрицы, у подавляющего большинства домашних моделей это 16:9 (1,78:1).
Откуда берутся чёрные полосы
Кинематограф давно вышел за рамки телевизионного формата. Большинство блокбастеров снимается в форматах 2,35:1, 2,39:1 или 2,40:1 — их часто объединяют общим названием CinemaScope(скоуп). Когда такой фильм попадает на матрицу 16:9, изображение вписывается по ширине, а сверху и снизу остаётся «пустота» — те самые чёрные полосы.
Что происходит при этом технически:
- задействуется не вся матрица, а примерно 75–80% её высоты — часть пикселей просто не работает;
- полезный световой поток на экране падает, поскольку яркость «уходит» в неиспользуемые области;
- на светлых сценах чёрные полосы часто заметны как серые — особенно у проекторов с невысокой контрастностью и на белых экранах без светопоглощающей рамки.
Как работает анаморфотная оптика
Анаморфотный объектив — это дополнительная линзовая система, которая устанавливается перед штатным объективом и растягивает изображение по горизонтали (как правило, с коэффициентом 1,33x). Сама по себе такая насадка картинку не улучшает — она работает в паре с электронным преобразованием.
Схема выглядит так:
- Проектор (или внешний видеопроцессор) включает режим вертикального растяжения — Vertical Stretch, Anamorphic, V-Stretch. Кадр 2,35:1 растягивается по вертикали на всю высоту матрицы 16:9. Люди на картинке становятся неестественно вытянутыми, чёрные полосы исчезают.
- Анаморфотная насадка растягивает эту картинку по горизонтали в 1,33 раза, возвращая правильные пропорции.
- На широкоформатном экране 2,35:1 получается кадр с корректной геометрией, использующий все пиксели матрицы и весь световой поток лампы или лазера.
Важно не путать это с анаморфотной оптикой для съёмочных камер: там принцип обратный — объектив сжимает широкий кадр при записи, чтобы потом его «распрямили» при проекции.

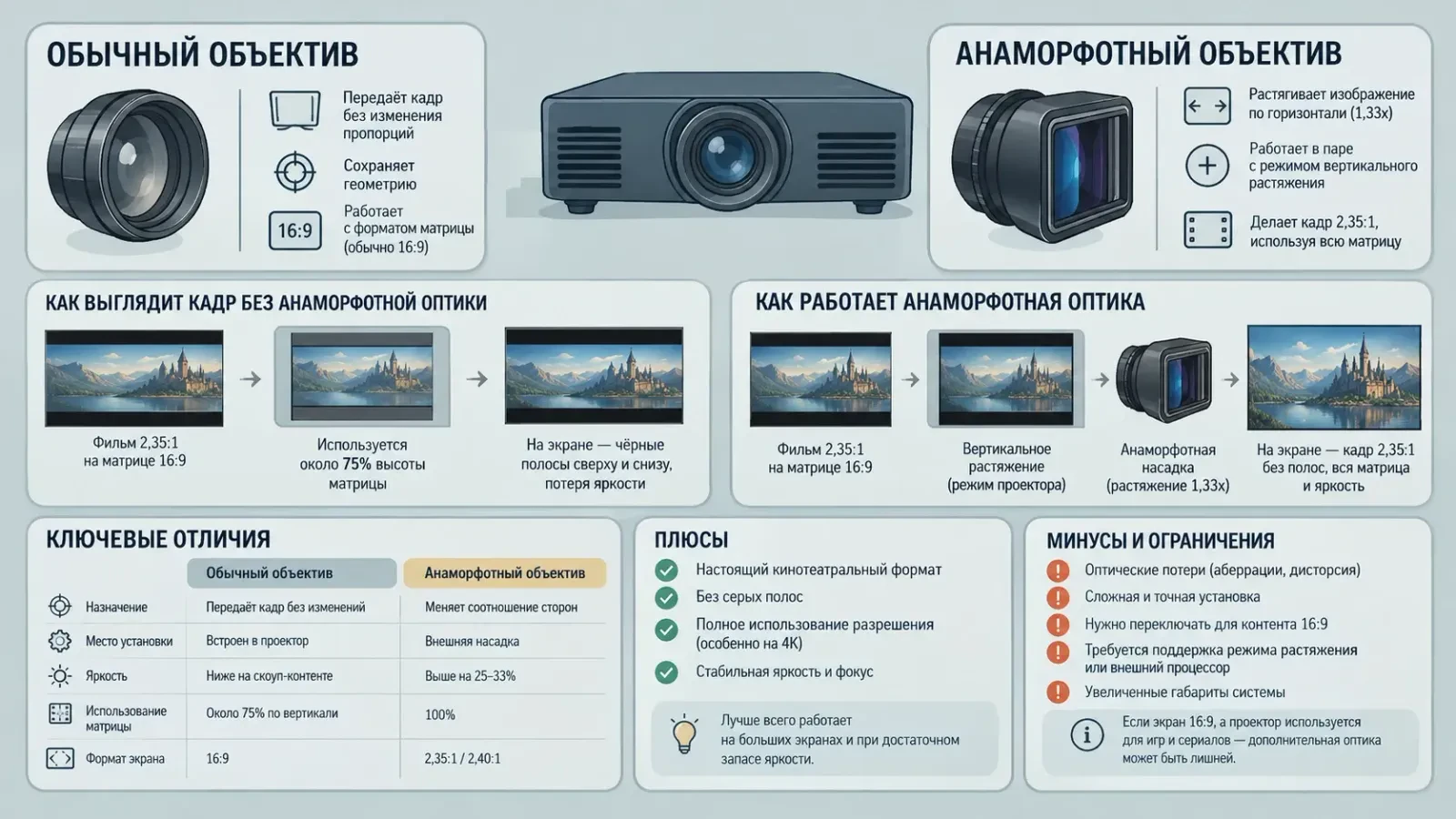

Ключевые отличия двух типов оптики
- Назначение
Обычный объектив формирует изображение и передаёт его без изменения пропорций. Анаморфотный — целенаправленно меняет соотношение сторон. - Место в системе
Штатный объектив встроен в корпус (либо является сменным для инсталляционных моделей). Анаморфотная оптика — внешняя насадка на держателе перед проектором. - Автономность
Обычный объектив работает всегда. Анаморфотный требует поддержки режима растяжения со стороны проектора или внешнего скалера, иначе изображение будет искажено. - Использование матрицы
Со штатной оптикой на скоуп-контенте задействовано около 75% пикселей по вертикали, с анаморфотной — 100%. - Яркость
При переходе на широкий экран анаморфот даёт прирост полезной яркости примерно на 25–33% по сравнению с проекцией того же кадра «в полосах». - Формат экрана
Обычная схема рассчитана на экран 16:9. Анаморфотная система имеет смысл только с экраном 2,35:1 или 2,40:1.
Что анаморфот даёт на практике
- Настоящий кинотеатральный формат
Постоянная высота изображения: широкий фильм становится шире, а не ниже — как в кинозале. - Отсутствие серых полос
Актуально для владельцев проекторов с обычным (не топовым) уровнем контрастности. - Полное использование разрешения
Для 4K-проекторов это означает больше реальных пикселей на кадр скоуп-фильма и чуть более плотную, «гладкую» картинку. - Стабильная яркость и фокус
В отличие от зум-метода, здесь не приходится «раздувать» изображение оптическим зумом, теряя яркость на единицу площади.
Недостатки и ограничения, о которых стоит знать заранее
- Оптические потери
Любое дополнительное стекло на пути света способно добавить хроматические аберрации, лёгкую дисторсию (эффект «бочки» или «подушки») и снизить контурную резкость по краям. У качественных моделей эти эффекты минимальны, у бюджетных — заметны. - Сложность установки
Насадку нужно точно отцентровать относительно оси штатного объектива, иначе появятся расфокусировка одной стороны кадра и геометрические искажения. - Необходимость переключения
Для контента 16:9 (сериалы, телевидение, игры) насадку нужно убирать из светового пути. Отсюда — моторизованные салазки (sled) или поворотные держатели, которые тоже стоят денег и занимают место. - Требования к проектору
Нужна поддержка вертикального растяжения. Многие домашние модели среднего сегмента такого режима не имеют — тогда потребуется внешний видеопроцессор. - Габариты
Система заметно выдвигается вперёд, что критично при потолочном монтаже и в узких нишах.
Альтернатива без дополнительной оптики: память объектива
Многие современные проекторы с моторизованными зумом, фокусом и сдвигом поддерживают lens memory — память положений объектива. Принцип прост: для широкоформатного фильма проектор сам увеличивает картинку зумом так, чтобы полосы ушли за границы экрана 2,35:1, а для 16:9 возвращается в исходное положение по сохранённому пресету.
Сравним подходы:
- Память объектива: не требует покупки оптики, переключение одной кнопкой, нет дополнительных аберраций. Но: используется по-прежнему не вся матрица, яркость на скоупе ниже, а моторы со временем могут терять точность позиционирования.
- Анаморфотная схема: максимум яркости и разрешения, «кинотеатральный» результат. Но: выше стоимость, сложнее настройка, есть риск оптических артефактов.
Наше практическое наблюдение: для большинства пользователей с экраном до 3 метров по ширине и проектором с хорошим запасом яркости память объектива — разумный и достаточный компромисс. Анаморфот раскрывается на больших полотнах, где яркости объективно не хватает.
Типы конструкций и на что смотреть при выборе
- Цилиндрические (линзовые)
Классическая схема, компактнее по длине, но требует точной юстировки; у недорогих экземпляров возможны цветные каёмки по краям. - Призматические
Часто дают меньше геометрических искажений и проще в настройке, но обычно крупнее и тяжелее. - Фиксированные и с регулировкой
Модели с подстройкой позволяют компенсировать дисторсию под конкретное проекционное отношение.
Практические критерии выбора: коэффициент растяжения (стандарт — 1,33x), допустимый диапазон проекционных отношений вашего проектора, диаметр и способ крепления, наличие моторизованного держателя, а также совместимость с 4K-разрешением — оптика, спроектированная в эпоху Full HD, может не «вытянуть» современные матрицы по резкости. Обращайте внимание на год выпуска и ревизию модели: производители нередко обновляют просветление и оправу, сохраняя прежнее название.
Кому стоит рассматривать такую систему
- Владельцам выделенных кинозалов с затемнением и экраном 2,35:1 шириной от 3 метров.
- Тем, кто смотрит преимущественно кино в широких форматах, а не ТВ и игры.
- Пользователям проекторов с поддержкой V-Stretch или с внешним видеопроцессором в тракте.
Если же экран у вас 16:9, помещение многофункциональное, а проектор используется и для консоли, и для сериалов — дополнительная оптика, скорее всего, будет лишней тратой и источником компромиссов.
Заключение
Главное отличие простое: штатная оптика передаёт кадр таким, каким он пришёл, а анаморфотный объектив для проектора в связке с режимом вертикального растяжения превращает формат 16:9 в широкий кинотеатральный кадр 2,35:1, задействуя всю матрицу и весь световой поток. Это даёт заметный прирост яркости и разрешения на скоуп-фильмах, но требует подходящего экрана, поддержки со стороны проектора, аккуратной юстировки и готовности мириться с небольшими оптическими компромиссами. Начинающим пользователям мы советуем сначала попробовать память объектива или просто грамотно подобранный экран, а к анаморфотной схеме переходить осознанно — когда домашний кинотеатр вырос до масштабов, где каждый люмен и каждый пиксель действительно на счету.
