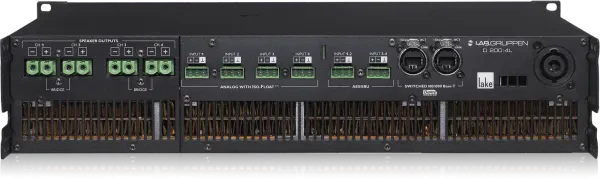

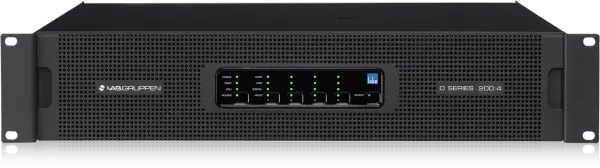

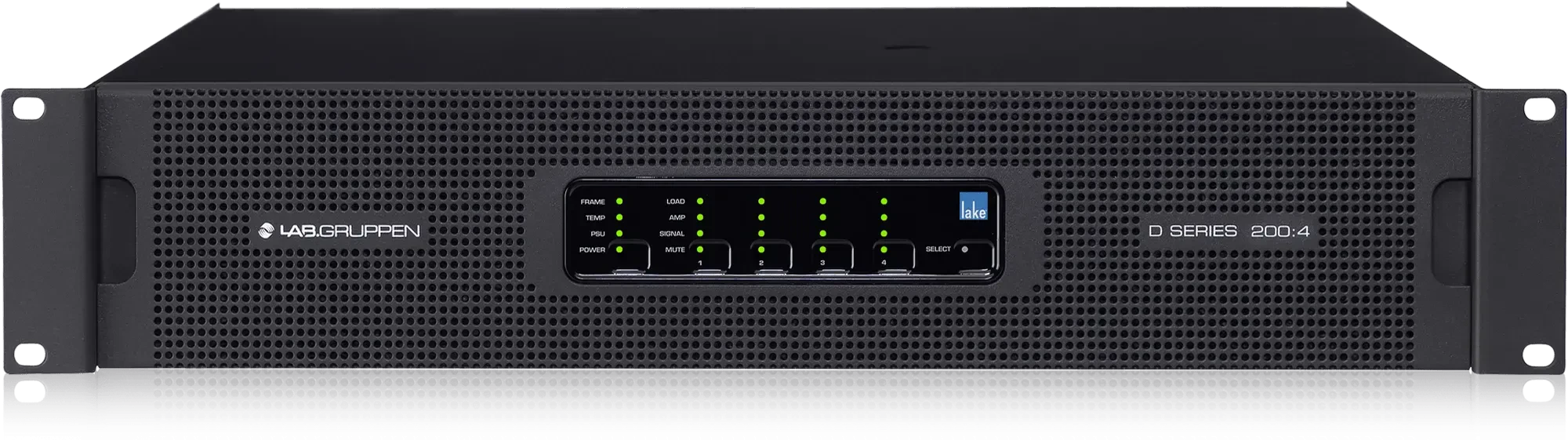

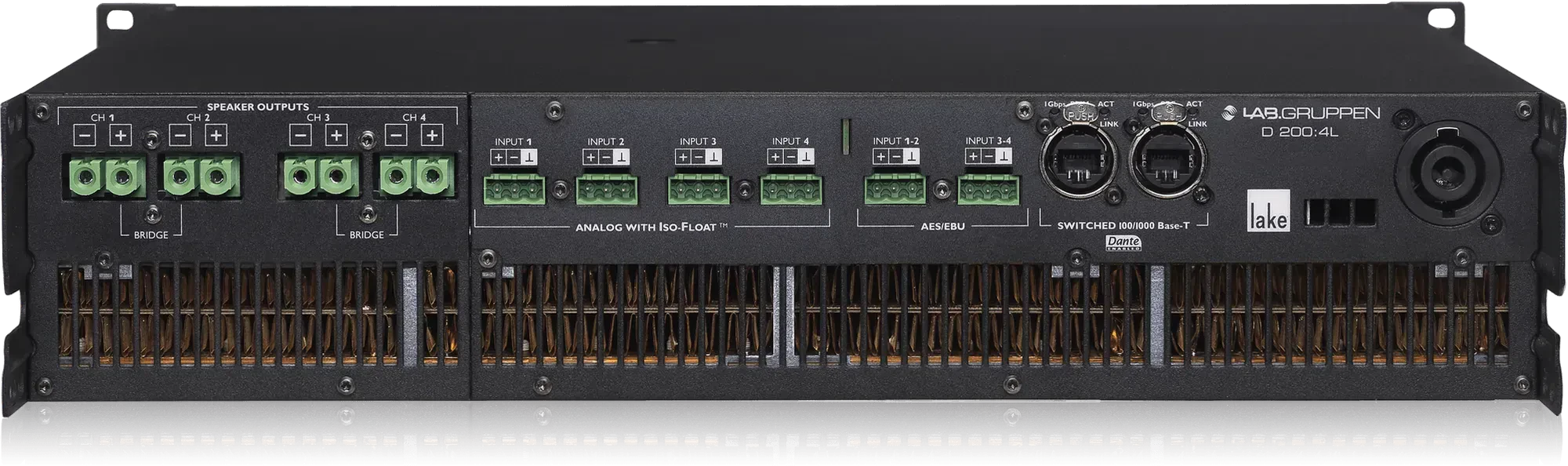

Трансляционный усилитель Lab Gruppen D 200:4L

Инсталляционные усилители LabGruppen D80:4L, D120:4L и D200:4L представляют собой настоящий технологический шедевр, включающий в себя множество уникальных технических разработок. Это наличие не только аналоговых, но и цифровых интерфейсов AES/EBU и Dante с возможностью назначения приоритетов и резевирования входов, это встроенный процессор для акустических систем с эксклюзивными алгоритмами Lake, это импульсный блок питания с корректором фактора мощности и конечно же это уникальный выходной блок усиления, работающий в запатентованном классе TD (Tracking Class D). Именно благодаря разработке этого каскада компании LabGruppen удалось выделиться на рынке профессионального усиления и быстро занять лидирующие позиции.

Усилитель TD представляет собой классический каскад класса AB с малым током покоя, но питающийся от напряжений, регулируемых ШИМ каскадами в классе D. Выходной каскад класса АB обладает отличным качеством звучания и низкими искажениями во всей звуковой полосе частот, но неэффективен при высоком напряжении питания, когда надо получить высокую мощность. Каскады в классе D работают таким образом, что питание выходного каскада происходит синхронно со звуковым сигналом и всегда остаётся невысоким относительно выходного напряжения. Благодаря этому на выходном каскаде не выделяется большая тепловая мощность. Сами же каскады D класса по определению являются крайне экономичными и не выделяют большого количества тепла. Такое сочетание позволяет усилителям LabGruppen достигать очень высоких мощностей, при этом сохранять великолепное качество звука, обеспечивать высокую надёжность и иметь компактные размеры с высотой корпуса 2U.

Одной из уникальных возможностей усилителей LabGruppen D-серии является наличие 4-х каналов и способность в любой пропорции перераспределять мощность между ними. Это очень удобно при 2-х, 3-х полосном усилении, когда мощности всех полос различаются. Усилитель позволяет ограничить выходную мощность каналов усиления для ВЧ и СЧ динамиков и за счёт этого передать всю оставшуюся мощность в НЧ и сабвуферные каналы. При этом функции кроссовера берёт на себя встроенный процессор Lake. Модели стабильно работают с нагрузкой 2 Ома, а оптимальной нагрузкой, на которой выдаётся максимальная мощность 5900 Вт, является 2,67 Ом.

В спецификации на усилители D-серии производитель указывает как максимальную мощность при условии одинаковой нагрузки на все 4 канала, так и максимальную мощность только одного канала усилителя, при условии снижении мощности на других каналах. Управление выходной мощностью происходит за счёт установки требуемого напряжения питания в каждом канале усилителя. Рассчитать распределение мощности в зависимости от возможностей каждой модели и сопротивления нагрузок можно в программе CAFÉ (Configuring Amplifiers For the Environment).

Модели LabGruppen D-серии управляются дистанционно по сети с помощью программы Lake Controller. Сенсорные кнопки на передней панели поддерживают минимум функций.

Пиковая выходная мощность при одинаковой нагрузке на 4-х каналах:

• 2 Ом – 4 x 4400 Вт
• 2,76 Ом – 4 x 5000 Вт
• 4 Ом – 4 x 4400 Вт
• 8 Ом – 4 x 2300 Вт
• 16 Ом – 4 x 1150 Вт
• Hi-Z 70В – 4 x 3300 Вт
• Hi-Z 100В – 4 x 4700 Вт

Пиковая выходная мощность на одном канале:

• 2Ом – 4400Вт
• 2,67Ом – 5900Вт
• 4Ом – 4600Вт
• 8Ом – 2300Вт
• 16Ом – 1150Вт
• Hi-Z 70В – 3300Вт
• Hi-Z 100В – 4700 Вт

Пиковая выходная мощность при мостовом включении 2-х каналов:

• 4/8 Ом – 2 x 8800 Вт
• 16 Ом – 2 x 4600 Вт
