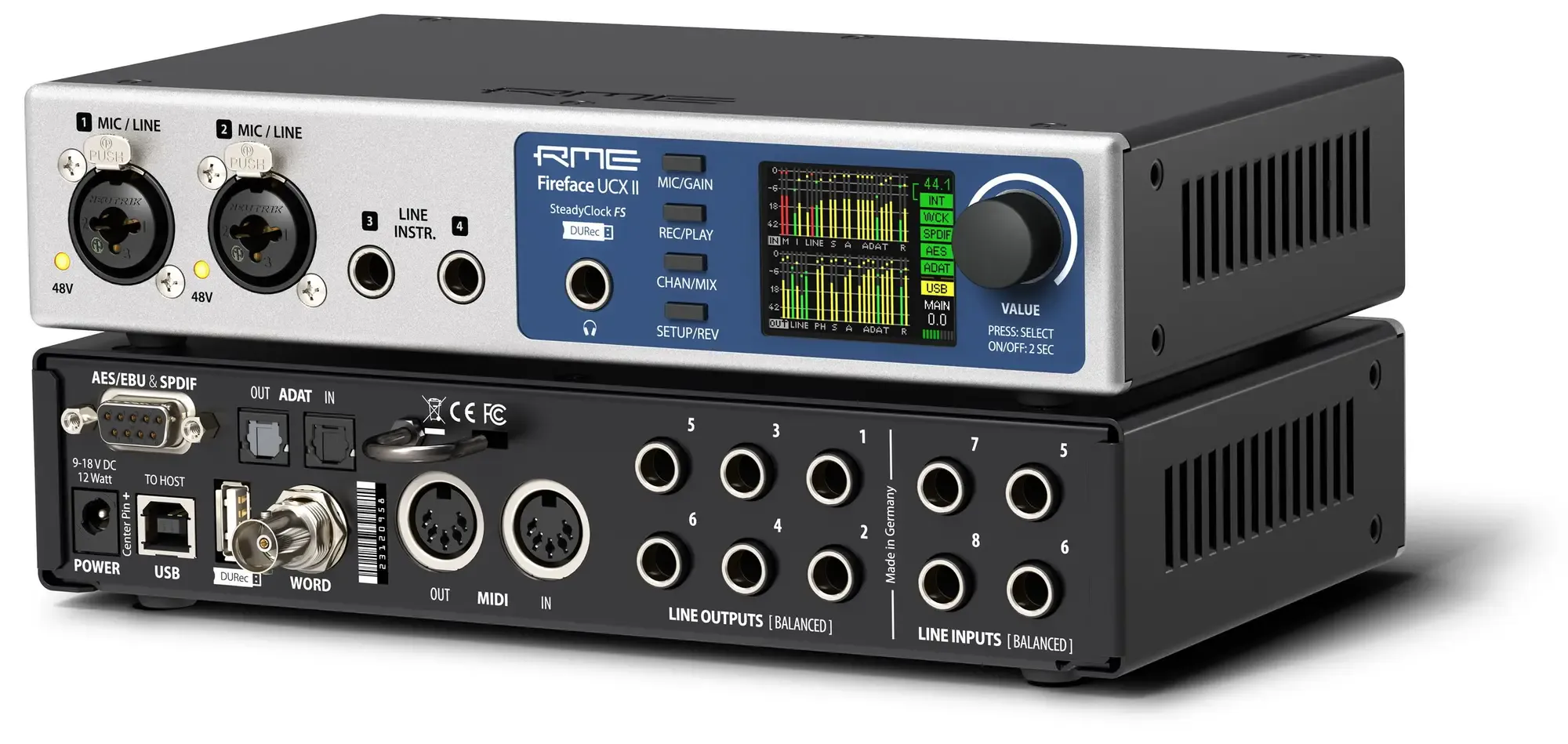

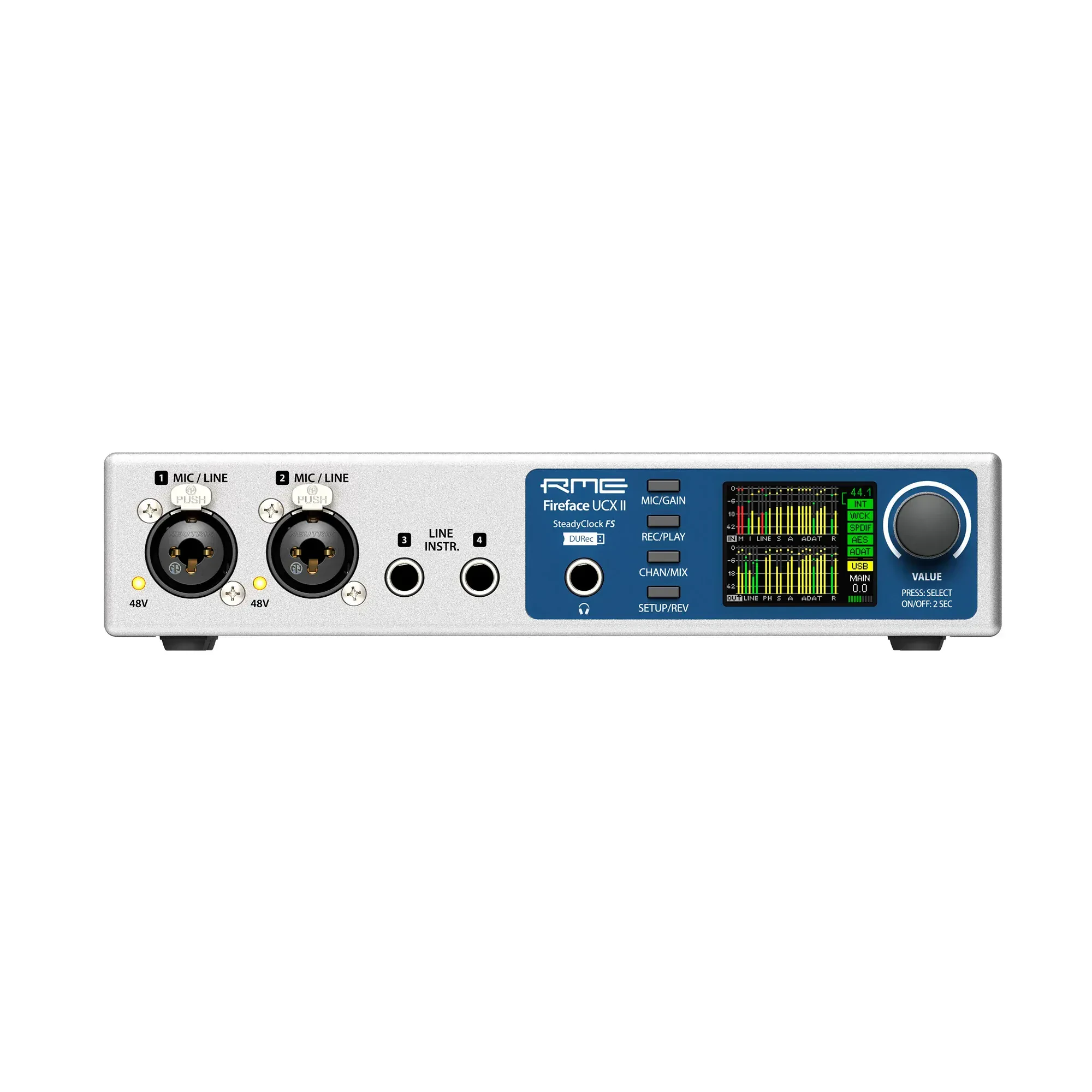

Звуковая карта внешняя RME FireFace UCX II

• RME FireFace UCX II
• Volle Stand-Alone Functionalität
• SteadyClock FS - Exzellente Performance in allen Clock-Modi
• Hochwertige analoge Konversion - höchste Jitter-Immunität
• DC-gekoppelte Ausgänge- Schicken Sie CV/Gate-Informationen zur Steuerung von modularer Hardware
• Unbegrenzte Mixing- & Routing-Funktionen mit der enthaltenen Software "TotalMix FX"
• Mit TotalMix Remote können Sie die Fernsteuerung einschalten & jeden Aspekt von TotalMix FX auf einem Host-System (z.B IPad) einstellen
• DigiCheck - perfekt für Metering, Testen, Messen und Analysieren von digitalen Audioströmen

Technische Daten:

Analoger Teil:

AD, Line In 5-8,Rückseite

• Auflösung AD: 24 Bit
• Rauschabstand (SNR): 112 dB RMS unbewertet, 115 dBA
• Frequenzgang @ 44.1 kHz, -0,1 dB: 5 Hz – 20,8 kHz
• Frequenzgang @ 96 kHz, -0,5 dB: 3 Hz – 45,8 kHz
• Frequenzgang @ 192 kHz, -1 dB: 2 Hz – 92 kHz
• THD: < -110 dB, < 0,00032 %
• THD+N: < -104 dB, < 0,00063 %
• Übersprechdämpfung: > 110 dBv
• Eingang: 6,3 mm Stereoklinke, elektronisch symmetriert
• Eingangsimpedanz: 8 kOhm unsymmetrisch, 12 kOhm symmetrisch
• Eingangsempfindlichkeit schaltbar +19 dBu und +13 dBu
• Variabler Gain: 0 bis +12 dB
• Minimaler Eingangspegel für 0 dBFS: +1 dBu, -1,2 dBV

Line In 3-4,Vorderseite

• Wie AD, aber:
• Zusätzliche digitale Verstärkungsstufe: 0 bis +12 dB
• Maximaler Eingangspegel, +19 dBu, Gain 0 dB: Line +19 dBu, Inst +13 dBu
• Maximaler Eingangspegel, +13 dBu, Gain 12 dB: Line + dBu, Inst -5 dBu
• Eingangsimpedanz: Instr. 1 MOhm. Line 13 kOhm symmetrisch, 9 kOhm unsymmetrisch
• Eingangsverstärkung Inst: +6 dB
• Eingangsmodus: Line symmetrisch (TRS), Inst unsymmetrisch (TS)

Mikrophon In 1-2, Vorderseite:

• Wie AD, aber:
• Eingang: XLR, elektronisch symmetriert
• Eingangsimpedanz: 5,4 kOhm
• Regelbereich Gain: 75 dB
• Maximaler Eingangspegel, Gain 0 dB: +18 dBu
• Maximaler Eingangspegel, Gain 75 dB: -57 dBu
• EIN: -128 dBu A-weighted, 60 dB gain,150 Ohm, 20 Hz – 20 kHz

Line In 1-2, Vorderseite

• Wie AD, aber:
• Eingang: TRS, elektronisch symmetriert
• Eingangsimpedanz: 10 kOhm symmetrisch, 5 kOhm unsymmetrisch
• Maximaler Eingangspegel, Gain 0 dB: +24 dBu
• Maximaler Eingangspegel, Gain 75 dB: -51 dBu

DA, Line Out 1-6, Rückseite

• Auflösung: 24 Bit
• Rauschabstand (DR): 112 dB RMS unbewertet, 115 dBA
• Frequenzgang @ 44.1 kHz, -0,5 dB: 5 Hz – 20,8 kHz
• Frequenzgang @ 96 kHz, -0,5 dB: 5 Hz – 45 kHz
• Frequenzgang @ 192 kHz, -1 dB: 5 Hz - 89 kHz
• THD: < -108 dB, < 0,0004 %
• THD+N: < -104 dB, < 0,00063 %
• Übersprechdämpfung: > 110 dB
• Maximaler Ausgangspegel: +19 dBu
• Ausgang: 6,3 mm Stereoklinke, servosymmetrisch
• Ausgangsimpedanz: 75 Ohm
• Ausgangspegel schaltbar +19 dBu, +13 dBu, +4 dBu

DA - Stereo Monitor Ausgang Phones (7-8)

• Wie DA, aber:
• Ausgang: 6,3 mm Stereoklinke, unsymmetrisch
• maximaler Ausgangspegel bei 0 dBFS, High: +19 dBu
• maximaler Ausgangspegel bei 0 dBFS, Low: +4 dBu
• Ausgangsimpedanz: 1 Ohm
• Max Ausgangsleistung pro Kanal, 32 Ohm Last, 0,1% THD: 210 mW (2,6 Veff, +10,5 dBu)

MIDI

• 1 x MIDI I/O über 5-pol DIN Buchsen
• Galvanische Trennung über Optokoppler am Eingang
• Hi-Speed Mode mit Jitter und Reaktionszeit typisch unter 1 ms
• Getrennte 128 Byte FIFOs für Ein- und Ausgang

Digitaler Teil:

• Clocks: Intern, ADAT, AES, SPDIF, Wordclock
• itterunterdrückung bei externer Clock: > 50 dB (2,4 kHz)
• Praktisch kein effektiver Jittereinfluss der Clock auf AD- und DA-Wandlung
• PLL arbeitet selbst mit mehr als 100 ns Jitter ohne Aussetzer
• Digitale Bitclock-PLL für störungsfreies Varipitch im ADAT-Betrieb
• Unterstützte Samplefrequenzen: 28 kHz bis zu 200 kHz

Digitale Eingänge:

AES/EBU

• 1 x XLR, trafosymmetriert, galvanisch getrennt, nach AES3-1992
• hochempfindliche Eingangsstufe (< 0,3 Vss)
• SPDIF kompatibel (IEC 60958)
• Akzeptiert Consumer und Professional Format
• Lock Range: 27 kHz – 200 kHz
• Jitterunterdrückung: > 50 dB (2,4 kHz)

SPDIF koaxial

• 1 x Cinch, nach IEC 60958
• hochempfindliche Eingangsstufe (< 0,3 Vss)
• Akzeptiert Consumer und Professional Format
• Lock Range: 27 kHz – 200 kHz
• Jitterunterdrückung: > 50 dB (2,4 kHz)

ADAT Optical

• 2 x TOSLINK, Format nach Alesis-Spezifikation
• Standard: 8 Kanäle 24 Bit, maximal 48 kHz
• Double Speed (S/MUX): 4 Kanäle 24 Bit 96 kHz
• Quad Speed (S/MUX4): 2 Kanäle 24 Bit 192 kHz
• Bitclock PLL für perfekte Synchronisation auch im Varispeed-Betrieb
• Lock Range: 31,5 kHz – 50 kHz
• Jitterunterdrückung: > 50 dB (2,4 kHz)
• ADAT port can also be switched to optical SPDIF

Word Clock

• BNC
• Interne Terminierung 75 Ohm schaltbar
• Automatische Double/Quad Speed Detektion und Konvertierung zu Single Speed
• SteadyClock garantiert jitterarme Synchronisation auch im Varispeed-Betrieb
• Unempfindlich gegen DC-Offsets im Netzwerk
• Signal Adaptation Circuit: Signalrefresh durch Zentrierung und Hysterese
• Überspannungsschutz
• Pegelbereich: 1,0 Vss – 5,6 Vss
• Lock Range: 27 kHz – 200 kHz
• Jitterunterdrückung: > 50 dB (2,4 kHz)

Digitale Ausgänge:

AES/EBU

• XLR, trafosymmetriert, galvanisch getrennt, nach AES3-1992
• Ausgangsspannung Professional 4,5 Vss, Consumer 2,6 Vss
• Format Professional nach AES3-1992 Amendment 4
• Format Consumer (SPDIF) nach IEC 60958
• Single Wire Mode, Samplefrequenz 28 kHz bis 200 kHz

SPDIF koaxial

• 1 x Cinch, nach IEC 60958
• Ausgangsspannung Professional 1,2 Vss, Consumer 0,6 Vss
• Format Professional nach AES3-1992 Amendment 4
• Format Consumer (SPDIF) nach IEC 60958
• Single Wire Mode, Samplefrequenz 28 kHz bis 200 kHz

ADAT

• 1 x TOSLINK
• Standard: 8 Kanäle 24 Bit, maximal 48 kHz
• Double Speed (S/MUX): 4 Kanäle 24 Bit 96 kHz
• Quad Speed (S/MUX4): 2 Kanäle 24 Bit 192 kHz

Word Clock

• BNC
• Maximaler Pegel: 5 Vss
• Pegel bei Terminierung mit 75 Ohm: 4,0 Vss
• Innenwiderstand: 10 Ohm
• Frequenzbereich: 27 kHz – 200 kHz

Allgemeines:

• Stromversorgung: externes Netzteil
• Typischer Leistungsbedarf: 13 Watt
• Strombedarf bei 12 Volt Betriebsspannung: 910 mA (11 Watt)
• Masse mit Rackohren, Gesamttiefe (BxHxT): 265 x 44 x 155 mm
• Masse ohne Rackohren, Gehäusetiefe (BxHxT): 215 x 44 x 130 mm
• Gewicht: 910 g
• Temperaturbereich: +5° bis zu +50° Celsius
• Relative Luftfeuchtigkeit: < 75%, nicht kondensierend
