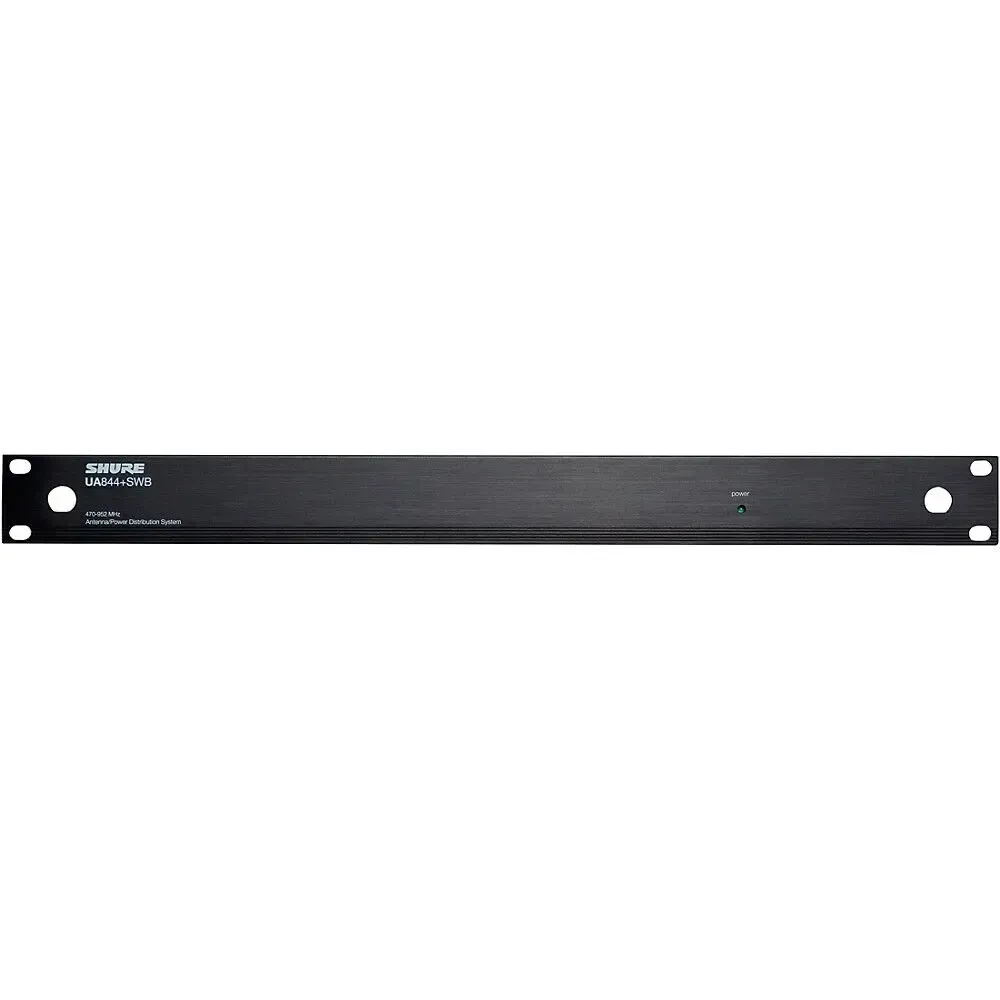

Антенна для радиосистемы Shure UA844+SWB Active Antenna Distribution Systm for Slct Receivers

Shure UA844+SWB — это активная антенная распределительная система, предназначенная для расширения радиосистем путем разделения сигнала от одной пары антенн на несколько приемников. Она усиливает RF-сигналы, компенсируя потери при разделении мощности, что обеспечивает стабильную работу без выпадений сигнала.

Основные возможности

Система предоставляет пятикратный выход RF-сигнала и поддерживает приемники QLX-D, ULX, ULX-D, SLX и BLX (только BLX4R). Одна UA844+SWB обслуживает до пяти беспроводных приемников, а в двухуровневой конфигурации возможно соединение до пяти таких систем. Усиление сигнала от входа к любому выходу составляет от -1 до +1 дБ (при нагрузке неиспользуемых портов 50 Ом), с типичной точкой перехвата выхода 21 dBm.

Конструкция и удобство монтажа

Корпус имеет габариты 45 x 483 x 172 мм и вес 1,62 кг, что идеально для установки в 19-дюймовый рэк. В комплекте предусмотрено оборудование для фронтального монтажа антенн и крепление в рэк, а также внешний блок питания. Разъемы BNC на входах и выходах обеспечивают надежное соединение с импедансом 50 Ом.

Питание и совместимость

Работает от источника 14–18 В постоянного тока, с четырьмя выходами DC (общий ток до 2,5 А). Поддерживает bias-напряжение 15 В DC (максимум 150 мА на антенну). Рабочий диапазон температур от -18°C до +63°C гарантирует надежность в различных условиях. Частотный диапазон модели — 470–960 МГц.
