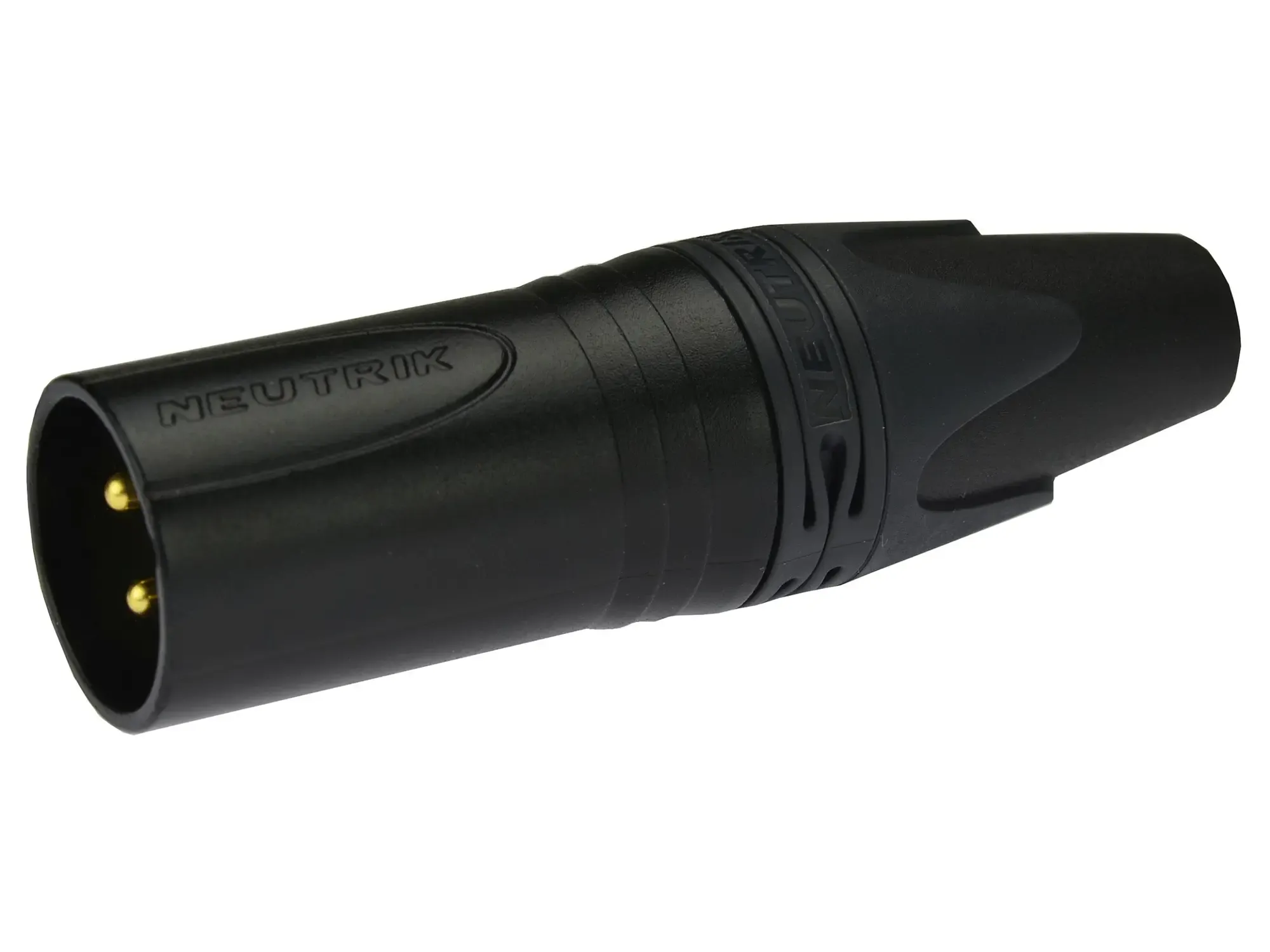

Разъем кабельный Neutrik NC3MXX-B

Neutrik NC3MXX-B — это профессиональный 3-контактный кабельный разъем XLR типа "папа" с черным металлическим корпусом и позолоченными контактами. Модель относится к серии XX и представляет собой следующее поколение коннекторов стандарта XLR. От предыдущей серии X эти разъемы отличаются улучшенной конструкцией, повышенной долговечностью, облегченным процессом монтажа и более высокой надежностью контактного соединения.

Конструкция и защита

Разъем оснащен прочным литым корпусом из цинкового сплава с черным хромированием, обеспечивающим повышенную долговечность и надежность. Защитная полиуретановая манжета предохраняет кабель от повреждений при изгибах. Конструкция фиксатора соединения улучшена и выполнена без отверстия, что облегчает подключение. Контакты изготовлены из латуни с покрытием 0,2 мкм золота поверх 2 мкм никеля, обеспечивая стабильное электрическое соединение и устойчивость к окислению.

Технические характеристики

Разъем совместим с кабелями диаметром 3,5–8 мм и крепится методом пайки к проводу сечением до 2,5 мм². Номинальный ток на контакт составляет 16 А при номинальном напряжении 50 В. Электрическая прочность достигает 1,5 кВ постоянного тока, сопротивление изоляции превышает 10 ГОм. Контактное сопротивление не превышает 3 мОм, емкость между соседними контактами — 4 пФ. Удерживающее усилие и усилие при сочленении составляют более 20 Н.

Надежность и условия эксплуатации

Разъем рассчитан на более чем 1000 циклов подключения-отключения, что гарантирует длительный срок службы при интенсивном использовании. Класс защиты IP 40 обеспечивает базовую защиту от пыли. Диапазон рабочих температур составляет от −30 °C до +80 °C, что позволяет использовать разъем в различных условиях. Внутренний зажим изготовлен из полиацеталя (POM), а изолятор — из полиамида, усиленного стекловолокном.
