Директ-бокс Klark Teknik DN100 V2

Директ-бокс Klark Teknik DN100 V2 — это одноканальный активный преобразователь сигнала, предназначенный для профессионального использования в студиях звукозаписи и на концертных площадках. Устройство является полноправным преемником популярной модели LBB100 и отличается полностью переработанной схемотехникой, обеспечивающей расширенный динамический диапазон и низкий уровень шума.

Конструкция и защита

Электроника защищена прочным алюминиевым корпусом с габаритами 118 × 112 × 63 мм и весом менее 1 кг. Корпус дополнительно защищён сменным силиконовым чехлом, что обеспечивает надёжность в суровых условиях туровой деятельности. Устройство оснащено слотом для замка Kensington, позволяющим закрепить трос MicroSaver для защиты прибора от кражи.

Входные и выходные разъёмы

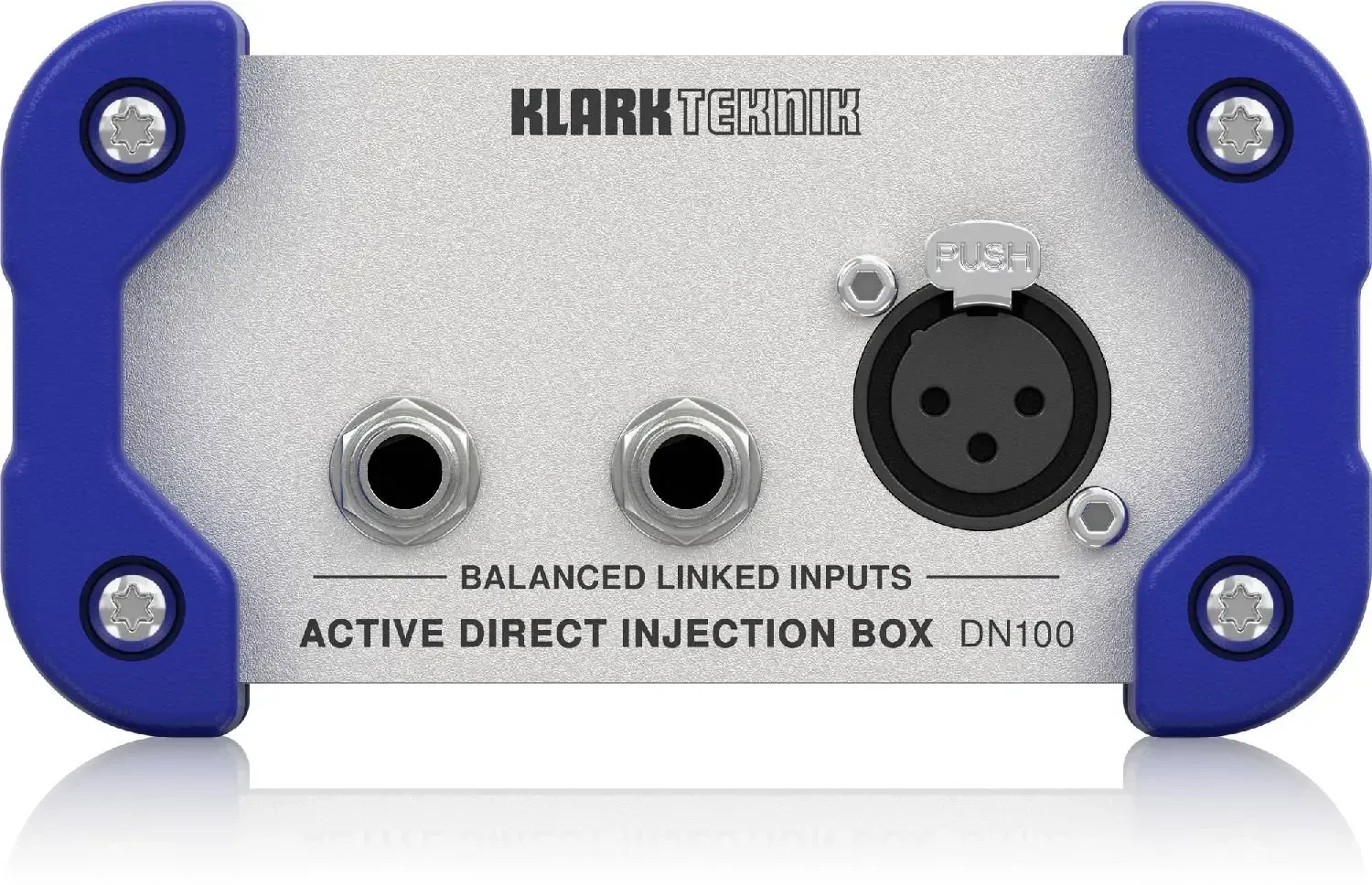

DN100 V2 имеет три параллельных входных разъёма: два TRS Jack 1/4" и один трёхконтактный XLR. Входное сопротивление составляет 1 МОм для разъёмов Jack и 20 кОм для XLR. Максимальный входной уровень достигает 40 дБ. Выход представлен трансформаторно-изолированным симметричным сигналом через трёхконтактный XLR разъём с сопротивлением 300 Ом и максимальным уровнем 10 дБ при нагрузке более 2 кОм.

Функциональные возможности

Устройство оснащено переключателем чувствительности PAD с ослаблением 30 дБ, позволяющим работать с входными сигналами высокого уровня. Функция Ground Lift обеспечивает возможность разрыва заземления между входом и выходом для устранения наводок. Преобразователь DC-DC трансформирует фантомное напряжение в двухполярное стабилизированное питание.

Звуковые характеристики

Балансный вход реализован на трёх операционных усилителях по схеме инструментального усилителя. Уровень шума составляет −100 дБ в диапазоне 20 Гц – 20 кГц. Амплитудно-частотная характеристика составляет ±0,5/−1 дБ в полосе 20 Гц – 20 кГц. Коэффициент нелинейных искажений менее 0,01% при 1 кГц. Питание осуществляется от фантомного напряжения +48 В с потреблением тока не более 10 мА.
