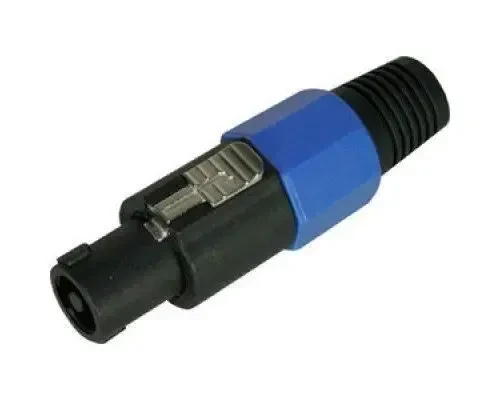

Разъем кабельный Invotone SPK4M

Разъем кабельный Invotone SPK4M представляет собой четырехполюсный speakON разъем типа «папа» (male) для подключения акустических кабелей. Это стандартный разъем, используемый в профессиональном звуковом оборудовании для надежного соединения динамиков и усилителей.

Назначение и применение

Разъем предназначен для коммутации акустических кабелей в звукоусилительных системах. SpeakON является отраслевым стандартом для подключения громкоговорителей благодаря надежной системе фиксации и защищенности контактов. Четырехполюсная конфигурация позволяет передавать сигналы для различных каналов или частотных диапазонов.

Технические характеристики

Разъем совместим с кабелями диаметром 7–14,5 мм и поддерживает провода сечением 4–6 мм² (12–10 AWG). Номинальный ток составляет 40 А при непрерывной работе или до 50 А для аудиосигнала с коэффициентом заполнения 50%. Номинальное напряжение — 250 В. Контакты изготовлены из латуни с серебряным покрытием, обеспечивающим низкое переходное сопротивление менее 2 мОм.

Конструкция и надежность

Разъем оснащен системой быстрой фиксации Quick Lock с защелкой, которая обеспечивает надежное и точное соединение. Механизм блокировки рассчитан более чем на 5000 циклов подключения-отключения. Корпус выполнен из высокопрочных материалов с двухкомпонентным литьем, обеспечивающим долговечность и устойчивость к механическим повреждениям. Встроенная защита от перегибов увеличивает срок службы кабеля.

Монтаж

Разъем оснащен винтовыми клеммами для подключения проводов, что обеспечивает надежную фиксацию и возможность повторного использования. Конструкция состоит всего из трех основных частей, что упрощает сборку и обслуживание.
