Кабельный тестер Invotone CT100

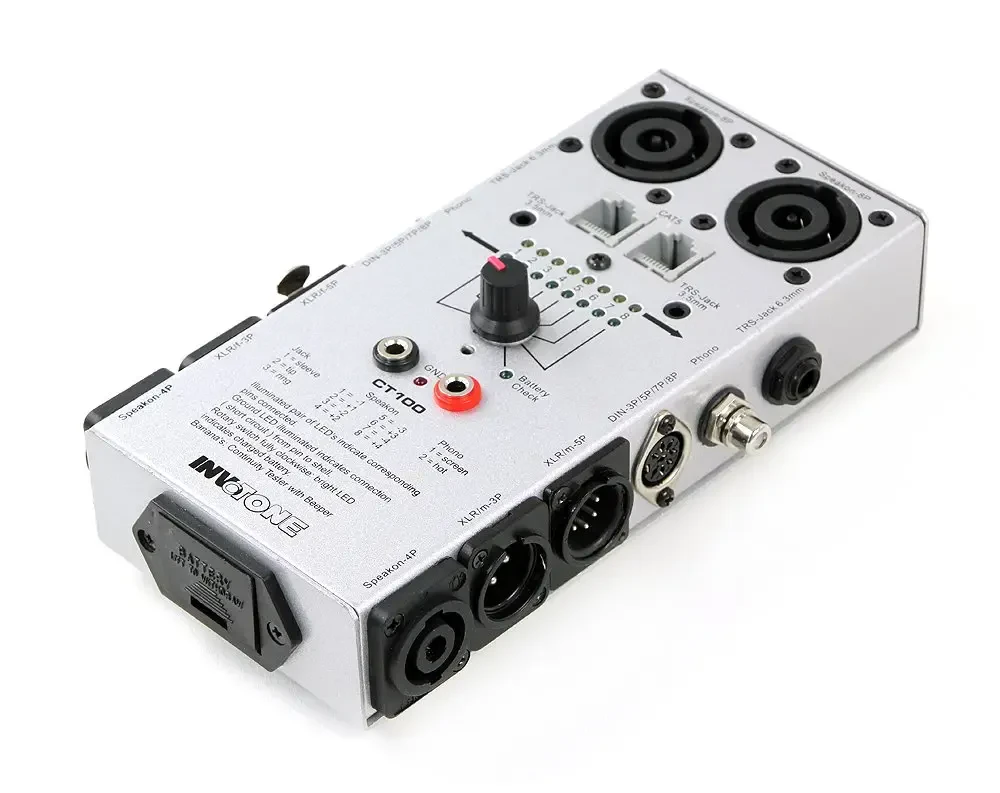

Кабельный тестер Invotone CT100 (Behringer CT100) — это микропроцессорный прибор для быстрой и надежной диагностики аудиокабелей. Он поддерживает тестирование кабелей с разъемами XLR, jack mono и stereo (6,3 мм, 3,5 мм, TT), RCA и MIDI. Отдельные светодиоды показывают соединения между входами и выходами, наличие экранирования и фантомного питания.

Режим тестирования кабелей

В режиме Cable Tester подключите один конец кабеля к любому выходному разъему, другой — к входному. Светодиоды укажут, какие контакты соединены, а индикатор GROUNDED SHIELD покажет подключение экрана XLR к земле. Для проверки нестабильных контактов прибор фиксирует даже кратковременные обрывы — светодиоды остаются зажженными до сброса.

Режим тестирования проложенных кабелей

Installed Cable Tester Mode подходит для фиксированных инсталляций, где нельзя подключить оба конца кабеля к тестеру одновременно. Зажмите RESET при включении — светодиод питания мигнет. Подключите короткозамкнутый штекер на дальнем конце для проверки целостности. Режим обнаруживает обрывы, короткие замыкания и нестабильные соединения.

Генератор тестового сигнала

В режиме Test Tone генерируется сигнал на контакте 2 всех выходных разъемов для проверки тракта и настройки уровней. Выберите уровень +4 dBu, -10 dBV или микрофонный -50 dBV. Нажатие RESET переключает частоту: 1 кГц (светодиод TEST TONE горит) или 440 Гц (выключен). Не используйте этот режим для MIDI-кабелей.

Определение фантомного питания

В режиме Test Tone Mode прибор отслеживает контакты 2 и 3 на наличие постоянного тока выше 9 В — светодиоды PHANTOM загорятся, сигнализируя о наличии фантомного питания для конденсаторных микрофонов. Также прибор проверяет наличие замыканий на землю.
