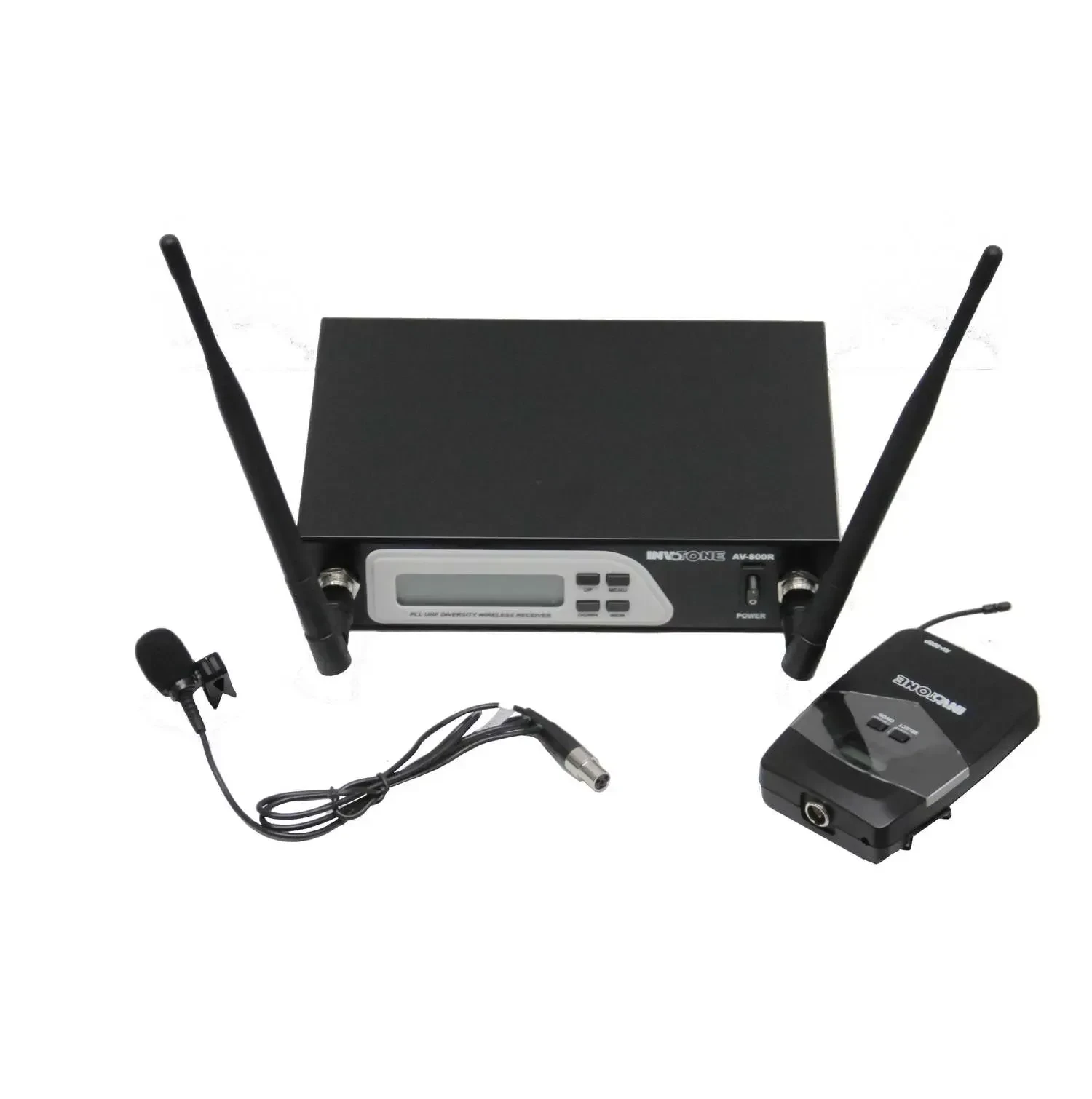

Аналоговая радиосистема с петличным микрофоном Invotone AV800LV

Invotone AV800LV — двухантенная аналоговая радиосистема профессионального уровня, предназначенная для трансляций, конференций, театральных постановок и других мероприятий, требующих качественной беспроводной передачи звука. Система построена на современной схеме UHF PLL и обеспечивает надежную работу в диапазоне 710–726 МГц с поддержкой до 80 частотных предустановок для каждого диапазона частот.

Основные компоненты и функциональность

Система включает беспроводной приемник AV-800R с ЖК-дисплеем, поясной передатчик AV-800P и однонаправленный петличный микрофон LM-10 с клипсой для крепления. Оба основных компонента оснащены большими LCD-экранами, которые облегчают управление и мониторинг параметров. Понятное меню предоставляет доступ к расширенному функционалу, включая автоматическое сканирование каналов и отображение уровня заряда батареи.

Технические характеристики приемника

Приемник работает на основе PLL UHF синтезатора с частотным диапазоном 50 Гц–15 кГц. Отношение сигнал/шум превышает 90 дБ, динамический диапазон составляет более 100 дБ, а чувствительность достигает –100 дБм при 30 дБ SINAD. Стабильность частоты ±0,005% обеспечивает устойчивую работу в температурном диапазоне от –10 до +50°C. Коэффициент нелинейных искажений на частоте 1 кГц составляет менее 0,8%. Приемник оснащен двумя аудиовыходами: небалансным выходом 6,3 мм (550 мВ) и балансным XLR-выходом (110 мВ). Питание осуществляется от адаптера переменного тока 115–230 В или постоянного тока 15 В/500 мА.

Характеристики передатчика

Передатчик использует FM-модуляцию (F3E) с выходной мощностью 5 мВт, распределяемой по трем настраиваемым диапазонам. Частотный диапазон составляет 50 Гц–15 кГц с максимальным отклонением ±35 кГц. Тональная частота находится в диапазоне 30–33 кГц. Устройство питается от двух батарей типа AA и потребляет 100 мА тока. Компактные размеры (97 × 68 × 22 мм) и вес 90 г делают передатчик удобным для ношения на поясе.

Петличный микрофон

Микрофон LM-10 имеет однонаправленную диаграмму направленности, что обеспечивает избирательный прием звука и минимизирует фоновые шумы. Частотный диапазон микрофона составляет 50 Гц–12 кГц, чувствительность –65 дБ при 1 кГц, сопротивление 680 Ом. Вес микрофона составляет 22 г, что позволяет комфортно использовать его в течение длительного времени.
