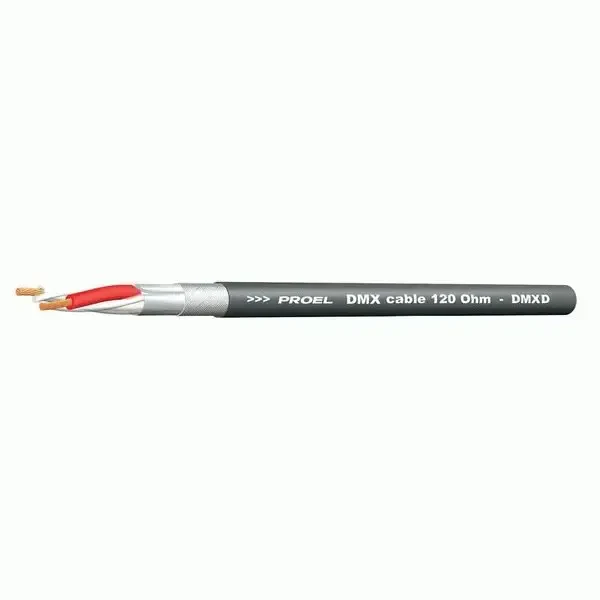

Кабель PROEL DMXD

Кабель PROEL DMXD — это профессиональный DMX-кабель, разработанный для подключения светового оборудования и устройств управления освещением. Кабель представляет собой сбалансированную витую пару с двумя жилами сечением 0,25 мм² каждая, заключенную в общий экран и защитную оболочку из огнестойкого гибкого ПВХ.

Конструкция и материалы

Проводники кабеля изготовлены из гибкой электролитической меди 24 AWG. Каждая жила имеет изоляцию из сшитого полиэтилена толщиной 1,80 мм. Экран состоит из ПЭТ-фольги со 100% покрытием и оплетки из луженой электролитической меди с плотностью покрытия более 90%. Общий диаметр кабеля составляет 5,4 мм, что позволяет использовать его с компактными разъемами XLR.

Электрические характеристики

Кабель соответствует стандарту DMX512 с номинальным сопротивлением 110–120 Ом. Электрическое сопротивление проводника составляет примерно 78 Ом/км при температуре 20°С. Рабочее напряжение кабеля — менее 50 В переменного тока и менее 75 В постоянного тока. Емкость проводника составляет 45±5 пФ/м, что обеспечивает чистоту передачи сигнала.

Эксплуатационные параметры

Кабель работает в диапазоне температур от -20°С до +70°С при фиксированной прокладке. Минимальный радиус изгиба составляет 8 диаметров кабеля при стационарной установке. Вес кабеля — 38 кг/км. Поставляется в бухтах по 100 м.

Применение

PROEL DMXD предназначен для профессиональных инсталляций, включая стандартные DMX-соединения, подключение световых приборов, систем смены цвета и сканеров. Благодаря высокому качеству экранирования и сбалансированной конструкции кабель также может использоваться для стандартных аудиосоединений, обеспечивая отличные результаты передачи и чистоты сигнала.
