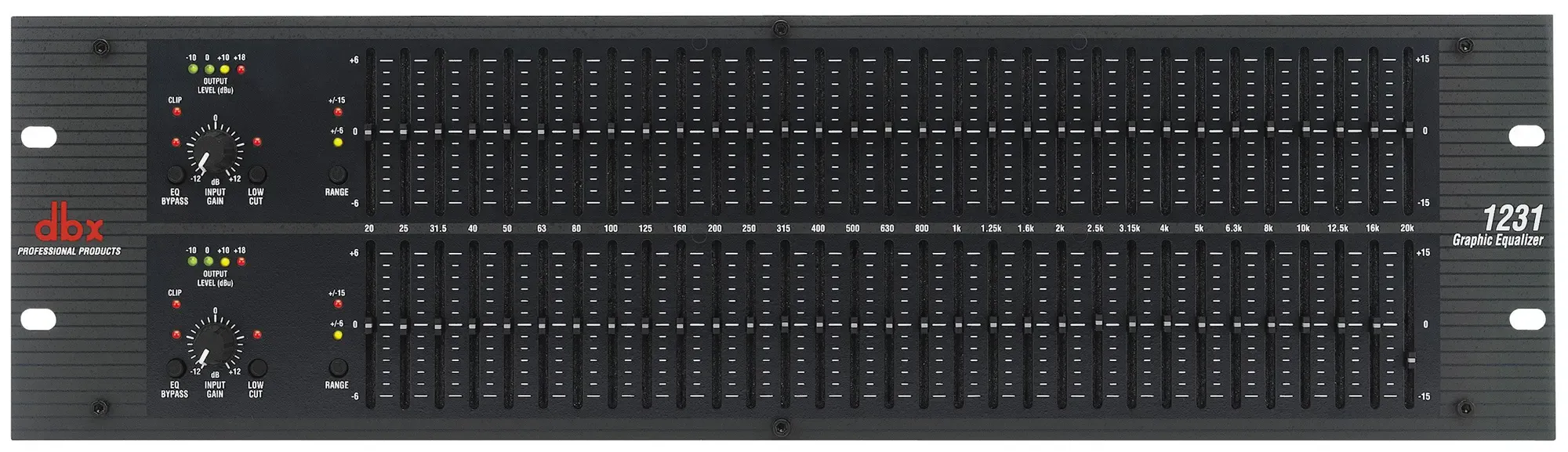

Студийный графический эквалайзер DBX 1231

Двухканальный 31-полосный 1/3 октавный графический эквалайзер.

В модельном ряду американской компании dbx появилась новая серия устройств – «двенадцатая» серия графических эквалайзеров. Область применения обусловлена их небольшой стоимостью: они займут нишу в недорогих системах звукоусиления.

dbx 1231 обеспечивает усиление/подавление сигнала от +/–6 до +/-15 дБ. Предусмотрены регуляторы чувствительности по входу со светодиодным индикатором перегрузки (+22 дБ). Уровень выходного сигнала отображается на 4-сегментных светодиодных индикаторах (от -3 дБ до +18 дБ). Обход работает на реле (Hardwire Bypass), соответствующая кнопка отключает графический эквалайзер, но не влияет на уровень входного сигнала и работу обрезного НЧ-фильтра. В момент включения обхода на передней панели загорается красный светодиод. Также предусмотрена возможность переключения диапазона усиления/подавления с соответствующей светодиодной индикацией. Если переключатель стоит в положении «+/–6 дБ», то светодиод горит желтым цветом, если в положении «+/– 15 дБ» - красным.

В эквалайзерах применяется обрезной фильтр Бесселя (с постоянной фазовой характеристикой), с частотой 40 Гц и добротность 18 дБ/октава.

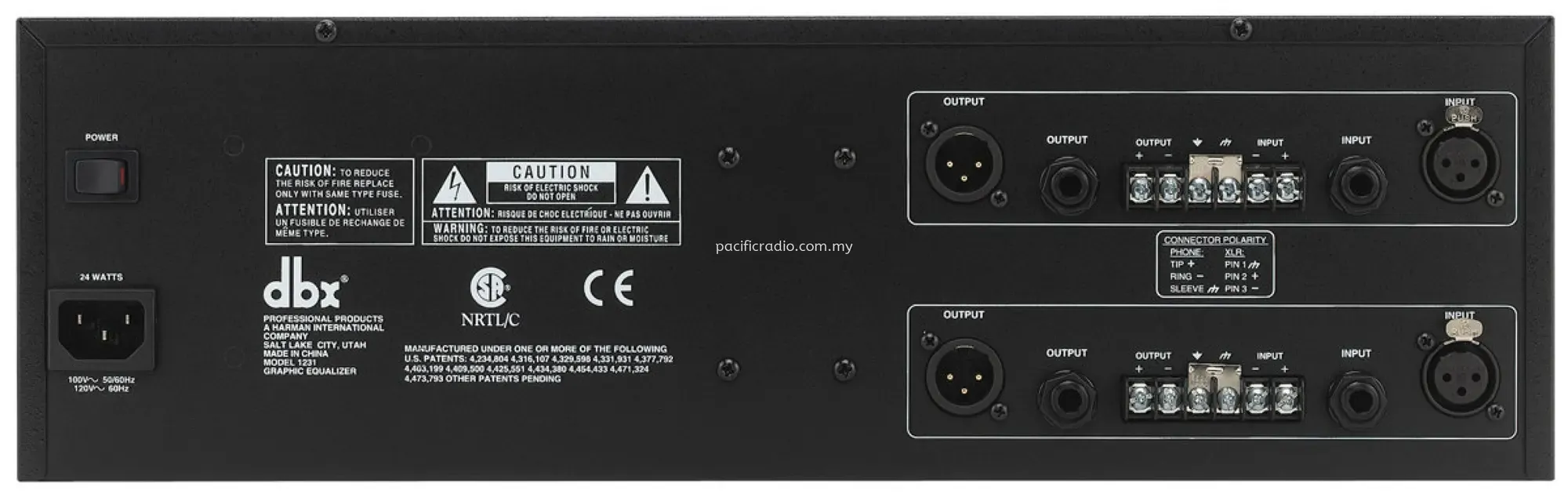

Коммутационный интерфейс состоит из трех видов разъемов: XLR, barrier strip и ¼-дюймовых Jack. Все три типа разъемов могут использоваться для коммутации с симметричными или несимметричным сигналом. Можно использовать одновременно несколько выходных разъемов, однако объединенная параллельная нагрузка не должна превышать 600 Ом. Входные и выходные каскады защищены от радиочастотных и электромагнитных помех специальными фильтрами.

Несмотря на невысокую стоимость, при производстве новых устройств используются только высококачественные компоненты, что обеспечивает соотношение сигнал/шум менее 0,005% и динамический диапазон 115 дБ в пределах 20 Гц – 20 кГц.
