Почему электрогитара бьёт током
Ощущение лёгкого (а иногда и весьма ощутимого) удара током при прикосновении губ к микрофону или пальцев к струнам — знакомая ситуация для многих гитаристов. Это не только неприятно, но и потенциально опасно для жизни. В этой статье мы подробно разберём, почему электрогитара бьёт током, откуда берётся напряжение на струнах, как диагностировать источник проблемы и что делать, чтобы обезопасить себя во время репетиций и концертов.
Природа явления: откуда берётся ток на струнах
Сама по себе электрогитара — пассивный инструмент (если речь не об активной электронике), и вырабатывать опасное напряжение она не может. Все струны, металлические детали фурнитуры и корпус звукоснимателей соединены с общим «минусом» схемы — так называемой земляной шиной. Через экранированный кабель этот минус уходит в комбоусилитель и далее — в контур заземления электросети.
Проблема возникает тогда, когда в цепи заземления что-то нарушено или когда рядом находится оборудование с разным потенциалом «земли». В этом случае разность потенциалов проявляется в виде удара током при контакте музыканта одновременно со струнами и другим заземлённым предметом — например, сеточкой вокального микрофона.

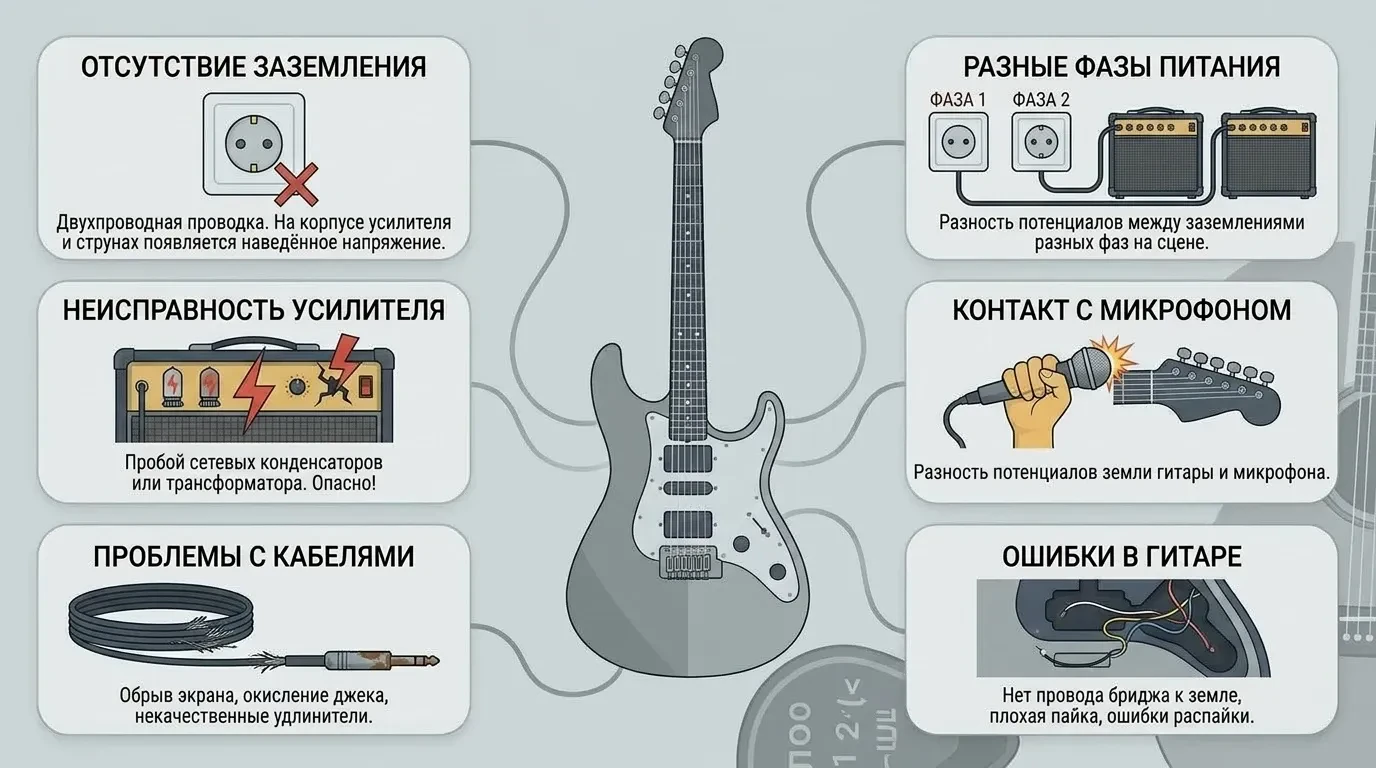

Основные причины ударов током
Отсутствие заземления в розетке
Самая распространённая причина — использование двухпроводной электропроводки без защитного заземления. В старых домах розетки часто не имеют третьего контакта (PE), и «земля» усилителя остаётся «висящей». В результате на корпусе оборудования, а значит и на струнах, может появиться наведённое напряжение до 110 В переменного тока относительно других заземлённых предметов.
Разные фазы в разных розетках
На сцене или в репетиционной точке комбоусилитель и вокальный тракт могут быть подключены к розеткам, запитанным от разных фаз трёхфазной сети. Даже при исправном заземлении разность потенциалов между «землями» этих устройств способна вызвать чувствительный разряд.
Неисправность усилителя
В ламповых и некоторых транзисторных комбоусилителях со временем могут выходить из строя сетевые конденсаторы фильтра или изоляция сетевого трансформатора. Пробой на корпус — крайне опасная неисправность, при которой на струнах может оказаться напряжение, представляющее реальную угрозу жизни.
Проблемы с кабелями и разъёмами
- Обрыв экрана (оплётки) инструментального кабеля — «земля» гитары теряет контакт с усилителем.
- Окисление контактов джек-разъёма.
- Использование переходников с «евровилки» на советскую розетку без переноса контакта заземления.
- Некачественные сетевые удлинители без клеммы PE.
Ошибки в разводке электроники гитары
Иногда причина кроется в самой гитаре — особенно после самостоятельной замены звукоснимателей или потенциометров.
Типичные проблемы:
- Отсутствие проводника от бридж-машинки к общей «земле» схемы.
- Плохая пайка на корпусе потенциометра.
- Неправильное экранирование полостей под электронику.
- Перепутанные горячий и земляной провода в распайке джек-гнезда.
Как диагностировать проблему
- Проверьте розетку
Индикаторной отвёрткой или мультиметром убедитесь в наличии рабочего заземления. Между «землёй» и «нулём» должно быть напряжение, близкое к нулю. - Измерьте напряжение на струнах
Подключите гитару к включённому усилителю и мультиметром в режиме переменного напряжения замерьте потенциал между струнами и любой заземлённой точкой (например, батареей отопления). Значение выше 5–10 В — уже повод бить тревогу. - Проверьте целостность кабеля
Прозвоните экран инструментального шнура на обрыв. - Осмотрите разводку в гитаре
Снимите пикгард или заднюю крышку и убедитесь, что провод от машинки идёт к общей «земле». - Исключите проблему усилителя
Подключите гитару к заведомо исправному комбо в другой розетке — если ощущения ушли, вопрос в оборудовании.
Что делать: практические решения
Обеспечьте нормальное заземление
Это фундаментальное решение. Все устройства сценического тракта — гитарный усилитель, вокальный тракт, пульт, процессоры эффектов — должны быть подключены к розеткам с исправным контактом PE и, желательно, к одной фазе и одному удлинителю с общим заземлением.
Используйте сетевые фильтры и изоляторы
- Изолирующие трансформаторы для сцены — гальванически разделяют оборудование от сети.
- DI-боксы с функцией Ground Lift — разрывают «земляную петлю» между гитарным трактом и микшером.
- Качественные сетевые кондиционеры для стоечного оборудования.
Никогда не отключайте заземление
Один из самых опасных «народных методов» — отломать третий штырь у евровилки или использовать так называемый ground lift на сетевом кабеле усилителя. Да, гул фона может уйти, но взамен вы получаете плавающий потенциал на корпусе, который в аварийной ситуации приведёт к тяжёлой электротравме.
Проведите экранирование гитары
Оклейте полости под электронику медной или алюминиевой самоклеящейся фольгой и соедините её с общей «землёй» схемы. Это снижает наводки и делает разводку более надёжной.
Регулярно обслуживайте оборудование
Ламповые усилители нуждаются в периодической проверке конденсаторов и изоляции трансформатора. Инструментальные кабели — расходник, и при первых признаках треска или обрыва их стоит менять.
Когда ситуация опасна для жизни
Если удар при контакте со струнами и микрофоном ощутимый, сопровождается судорогой в пальцах или искрой — немедленно прекратите игру, отключите оборудование от сети и найдите причину. Смертельно опасным для человека считается переменный ток от 50 мА, а такое значение вполне реально получить при пробое сетевого трансформатора на корпус усилителя.
Заключение
Если электрогитара бьёт током, проблема практически всегда лежит не в самом инструменте, а в организации питания и заземления сценического оборудования. Ключевые правила безопасности просты: исправная розетка с контактом PE, подключение всего тракта к одной фазе, использование DI-боксов с ground lift, регулярная проверка кабелей и разводки гитары, а также своевременное обслуживание усилителя. Соблюдая эти рекомендации, вы полностью исключите неприятные разряды и, что важнее, обезопасите себя от серьёзной электротравмы во время игры.
