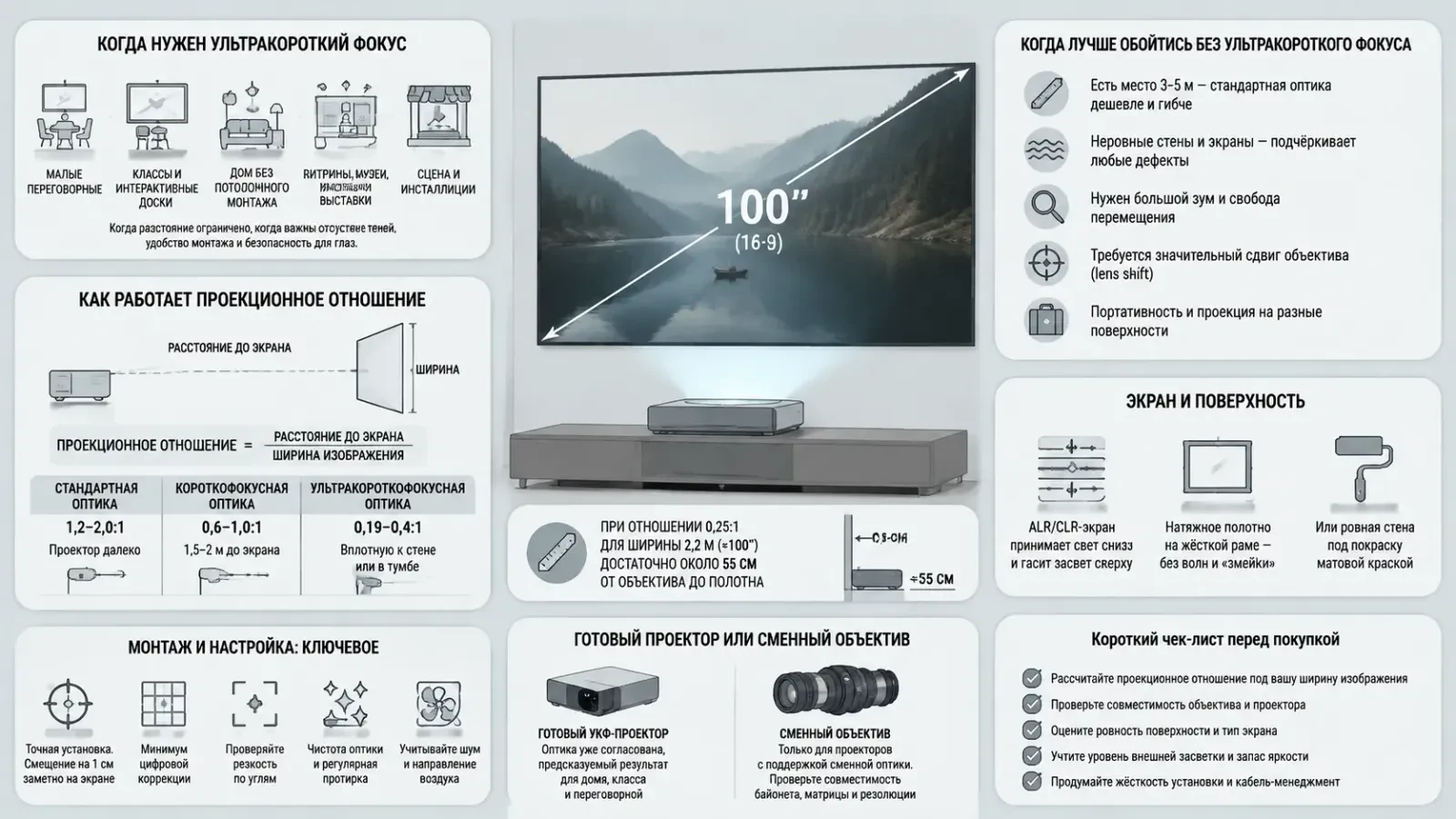

Когда необходим ультракороткофокусный объектив для проектора
Установить проектор в маленькой переговорной, повесить экран в 100 дюймов в гостиной с диваном у стены, показать презентацию так, чтобы докладчик не жмурился от луча, — во всех этих ситуациях выручает ультракороткофокусный объектив для проектора. Но он нужен далеко не всегда: иногда это переплата и лишние сложности с настройкой, а иногда — единственное решение задачи. В этой статье мы разберём, что такое проекционное отношение, в каких сценариях ультракороткая оптика действительно необходима, когда от неё лучше отказаться, как проверить совместимость со своей моделью проектора, какой экран под неё выбрать и на что обратить внимание при монтаже.
Проекционное отношение: главный параметр, который всё решает
Проекционное отношение (throw ratio) — это отношение расстояния от объектива до экрана к ширине изображения. Если проектор стоит в 3 метрах и даёт картинку шириной 2 метра, отношение равно 1,5:1. Чем меньше число, тем ближе можно поставить аппарат.
- Стандартная оптика
Примерно 1,2–2,0:1. Проектор находится в глубине помещения или крепится к потолку по центру зала. - Короткофокусный объектив
Около 0,6–1,0:1. Устройство размещают в 1,5–2 метрах от экрана. - Ультракороткофокусный объектив
Как правило, 0,25–0,4:1, а зеркальные (катадиоптрические) схемы дают и 0,19:1. Проектор стоит вплотную к стене или в тумбе под экраном.
Простой ориентир: при отношении 0,25:1 для картинки шириной 2,2 метра (примерно 100 дюймов по диагонали в формате 16:9) достаточно около 55 см от объектива до полотна. Это и есть то самое «чудо», ради которого выбирают ультракороткий фокус.
Когда ультракороткая оптика действительно необходима
Мы выделяем несколько сценариев, где альтернатив практически нет.
- Малые помещения
Переговорные на 4–8 человек, кабинеты, аудитории глубиной 3–4 метра. Обычный проектор либо не даст нужную диагональ изображения, либо будет светить в затылок сидящим. - Учебные классы и интерактивные доски
Здесь ультракороткофокусный проектор — фактически стандарт: преподаватель стоит у доски и не отбрасывает тень на изображение, а луч не бьёт в глаза. Для интерактивных комплектов (перьевой или сенсорный модуль) короткая дистанция ещё и повышает точность отклика. - Домашний кинотеатр без потолочного монтажа
Если нельзя штробить стены, тянуть кабель к центру комнаты или вешать корпус над головой, УКФ-модель ставится на тумбу и подключается коротким проводом. Это же решение для съёмного жилья. - Ретейл, музеи, выставки
Проекция на витрину, на пол, на макет или на стену узкого коридора — там, где физически нет расстояния для стандартного объектива, а посетители постоянно ходят перед экраном. - Сцена и мероприятия
Задники, декорации, проекция на объекты сложной формы с минимальным выносом техники за кулисы. - Многопроекторные сборки
В инсталляционных проекторах со сменной оптикой ультракороткие объективы применяют для больших бесшовных панно на близком расстоянии — например, в шоурумах и центрах управления.
Когда без ультракороткого фокуса лучше обойтись
Честно скажем: такая оптика не универсальна.
Отказаться от неё стоит, если:
- помещение позволяет разместить проектор на потолке в 3–5 метрах от экрана — стандартный объектив даст более равномерную картинку и обойдётся дешевле;
- стена или экран неровные — ультракороткий фокус беспощадно подчёркивает любую волну, шов обоев и провис полотна;
- нужен большой зум и свобода перемещения проектора по залу — у УКФ-оптики диапазон трансфокации минимален или отсутствует;
- требуется значительный сдвиг объектива (lens shift) в обе стороны — у большинства ультракоротких решений он ограничен или его нет вовсе;
- вы планируете проецировать «с рук» на разные поверхности — портативность и терпимость к неточной установке тут важнее.
Отдельный объектив или готовый проектор
Есть два пути, и они решают разные задачи.
Готовый УКФ-проектор
Оптика встроена и уже согласована с оптическим блоком. Это самый предсказуемый вариант для дома, класса и переговорной. В сегменте лазерных моделей такие устройства часто идут с зеркальной схемой и рассчитаны на диагональ 90–120 дюймов.
Сменный объектив для инсталляционного проектора
Подходит только к аппаратам с байонетом и поддержкой сменной оптики.
Здесь критично проверить три вещи:
- Совместимость линейки. Байонет и электроника у разных производителей и даже у разных серий одного бренда не совпадают; объектив от предыдущего поколения может не встать в новую ревизию корпуса.
- Покрытие матрицы. Объектив рассчитан на определённый размер DMD или LCD-панели и разрешение. Установка оптики от младшей серии даёт виньетирование и потерю резкости по углам.
- Ограничения по сдвигу и коррекции. Многие ультракороткие объективы блокируют механический сдвиг: проектор придётся выставлять физически, с точностью до миллиметров.
Важный нюанс: часть ультракороткой оптики монтируется не спереди, а с креплением на дополнительный кронштейн из-за большой массы. Это нужно учитывать при проектировании подвеса.
Экран и поверхность: половина успеха
Свет от ультракороткого объектива падает на полотно под очень острым углом, поэтому обычный белый экран работает неоптимально: часть яркости уходит в потолок, растёт заметность фактуры.
Рекомендации простые:
- для комнат со светом используйте ALR/CLR-экран с френелевской или пилообразной структурой — он принимает луч снизу и гасит верхний засвет от люстры и окон;
- берите натяжное полотно на жёсткой раме, а не рулонное — рулонные экраны почти всегда дают волну, которая при таком угле видна как «змейка» по краю кадра;
- если проецируете на стену, она должна быть выровнена под покраску и покрыта матовой краской без структуры;
- ALR-экраны для ультракороткого фокуса и экраны для длиннофокусных проекторов не взаимозаменяемы — на «неродном» полотне картинка потемнеет или пойдёт пятнами.
Монтаж и настройка: чего ждать на практике
Ультракороткая проекция требует аккуратности. Мы советуем закладывать на настройку больше времени, чем при обычной установке.
- Геометрия важнее всего
Смещение проектора на сантиметр в сторону заметно перекашивает кадр. Тумба или кронштейн должны быть жёсткими и не гулять от прикосновения. - Трапецеидальные искажения лучше не «лечить» электроникой
Цифровая коррекция режет разрешение и мылит текст. Правильнее выставить корпус механически, а функции warping и четырёхточечной коррекции оставить на финальную доводку. - Фокус по углам
Проверяйте резкость не только в центре, но и в четырёх углах тестовой сеткой: у ультракороткой оптики глубина резкости мала. - Пыль и чистота
Зеркало и передняя линза расположены близко к полу и к людям — предусмотрите защиту и регулярную протирку. - Тепло и звук
Проектор стоит рядом со зрителями, поэтому уровень шума вентиляторов и направление выброса воздуха стоит оценить заранее.
Короткий чек-лист перед покупкой
- Измерьте доступное расстояние от стены до места установки и желаемую ширину картинки, посчитайте требуемое проекционное отношение.
- Проверьте, поддерживает ли ваш проектор сменную оптику и совместим ли конкретный объектив с его матрицей и разрешением.
- Оцените ровность поверхности и решите, нужен ли специализированный экран.
- Учтите уровень внешней засветки: в светлой комнате понадобится ALR-полотно и запас яркости.
- Продумайте кабель-менеджмент и жёсткость опоры — при такой схеме любые вибрации видны на экране.
Заключение
Ультракороткофокусный объектив для проектора необходим тогда, когда между техникой и экраном физически нет метров: в маленьких переговорных и кабинетах, в классах с интерактивной доской, в гостиных без потолочного монтажа, на выставочных стендах и в витринах, а также в многопроекторных инсталляциях. Он избавляет от теней докладчика, слепящего луча и длинных кабельных трасс, но взамен требует ровной поверхности, правильно подобранного экрана и точного монтажа. Если же в помещении есть возможность отнести проектор на 3–5 метров, стандартная оптика останется более гибким, простым в настройке и предсказуемым по картинке решением. Отталкивайтесь от замеров и сценария использования — и выбор окажется верным.
