Когда лучше использовать оптический сдвиг линз вместо коррекции трапеции

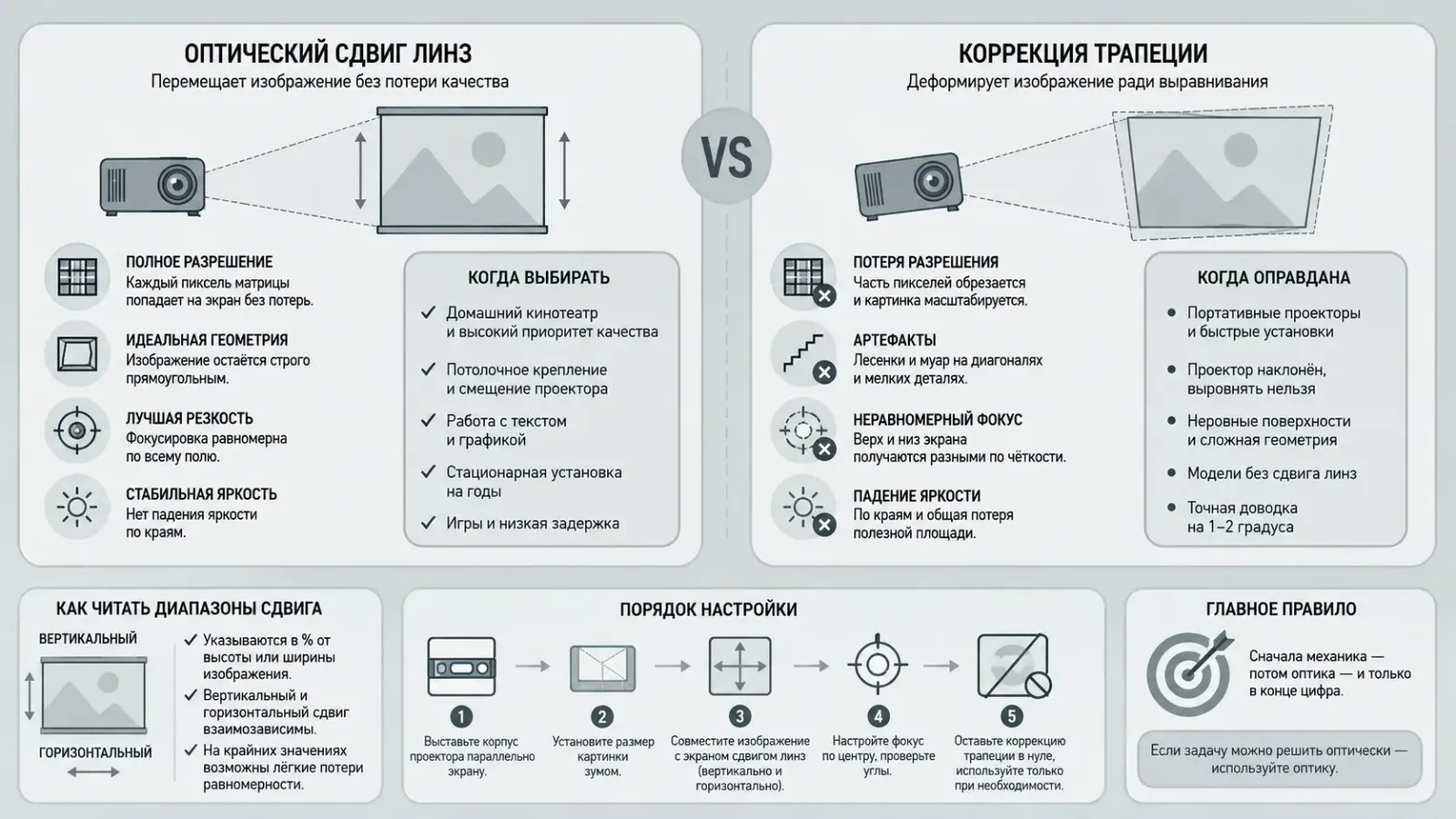

Один и тот же проектор в разных руках выдаёт совершенно разную картинку — и дело далеко не всегда в матрице или лампе. Часто качество теряется ещё на этапе установки, когда изображение «подгоняют» под экран цифровыми средствами. Поэтому вопрос, когда лучше использовать оптический сдвиг линз вместо коррекции трапеции, — не теоретический, а сугубо практический: от ответа зависит резкость текста, чистота геометрии и то, насколько комфортно будет смотреть кино или работать с презентациями. В этой статье мы разберём принцип работы обоих механизмов, покажем сценарии, где каждый из них уместен, объясним, как читать характеристики диапазонов сдвига объектива, и дадим пошаговый алгоритм настройки.
Что такое сдвиг объектива и как он работает
Lens shift (сдвиг линз, или сдвиг объектива) — это механическое смещение оптического блока относительно матрицы проектора. Проще говоря, объектив физически двигается вверх-вниз и вправо-влево, а вместе с ним перемещается и световой поток. Изображение «переезжает» по стене, при этом оно остаётся строго прямоугольным, а каждый пиксель матрицы попадает на экран в исходном виде.
Ключевой момент: при сдвиге не происходит никакой цифровой обработки. Проектор не пересчитывает картинку, не масштабирует её и не отбрасывает часть пикселей. Вы получаете полное «родное» разрешение — Full HD, 4K или что заявлено производителем — без потерь.
Сдвиг бывает:
- Ручной
Колёсики или рычажки на корпусе, иногда под крышкой сверху. Надёжно и точно, но требует доступа к проектору. - Моторизованный
Управление с пульта, часто в связке с моторизованными зумом и фокусом. Удобно при потолочном креплении и в высоких помещениях. - С памятью положений (lens memory)
Позволяет сохранять пресеты, например для переключения между форматами 16:9 и 2.35:1 на широком экране.
Как работает коррекция трапеции и чем она расплачивается
Keystone-коррекция — это программное искажение картинки. Проектор заранее «сжимает» изображение с одной стороны так, чтобы после проецирования под углом оно на экране выглядело прямоугольным. Никакой оптики здесь не задействовано, работает только процессор.
Плата за удобство вполне ощутима:
- Потеря эффективного разрешения
Часть пикселей матрицы просто перестаёт использоваться, а оставшиеся масштабируются. Мелкий текст, таблицы, интерфейс субтитров теряют чёткость. - Артефакты интерполяции
На диагональных линиях и мелких деталях появляются «лесенки», иногда муар. - Неравномерная фокусировка
При сильном наклоне проектора верх и низ экрана находятся на разном расстоянии от объектива, и цифровая коррекция это не исправляет — один край всё равно будет мягче. - Снижение яркости по краям
И общее падение полезной площади светового потока. - Ограничения по режимам
На многих моделях коррекция трапеции отключается в игровом режиме с низкой задержкой, при работе с сигналом 4K/120 Гц или при использовании ряда HDR-настроек.
Отдельно стоит упомянуть коррекцию по четырём углам (4-corner) и автокоррекцию трапеции в портативных моделях: это те же цифровые инструменты, только с большей гибкостью — и с теми же принципиальными компромиссами.
Главное различие в одной формуле
Сдвиг линз перемещает идеальное изображение, коррекция трапеции деформирует изображение, чтобы компенсировать неидеальную геометрию установки. Первое — оптика без потерь, второе — вычисления с потерями.
Отсюда простое правило: если задачу можно решить оптически, цифровые инструменты лучше оставить в резерве.
Когда стоит выбирать оптический сдвиг
- Домашний кинотеатр и любой сценарий с приоритетом качества
Здесь важен каждый пиксель, а зритель сидит близко к большому экрану. Полная детализация 4K-картинки без интерполяции — весомый аргумент. - Потолочное крепление или установка на высокой полке
Проектор находится существенно выше или ниже центра экрана, но при этом его корпус можно выставить строго параллельно поверхности экрана. Это идеальный случай для вертикального lens shift. - Работа с текстом и графикой
Переговорные, аудитории, инженерные презентации, CAD-схемы, мелкие шрифты — цифровая коррекция здесь заметна невооружённым глазом. - Стационарная инсталляция «на годы»
Один раз выставили геометрию оптикой — и забыли. Настройка не «плывёт» при смене источника сигнала или режима изображения. - Смещение проектора вбок от центральной оси экрана
Горизонтальный сдвиг позволяет поставить аппарат не по центру комнаты, обойти люстру, балку или вентиляционный короб. - Игры и работа с низкой задержкой
Отсутствие цифровой обработки геометрии означает отсутствие дополнительной задержки вывода кадра.
Когда коррекция трапеции всё же оправдана
Мы не считаем keystone «злом» — это рабочий инструмент, у которого есть свои законные сценарии:
- Мобильные и портативные проекторы
Быстро развернуть картинку на даче, в отпуске, на выездной презентации — тут скорость важнее последней доли резкости. - Проектор физически наклонён, и выровнять его нельзя
Здесь сдвиг линз бессилен по определению: он компенсирует параллельное смещение, но не угол наклона корпуса. - Неровные стены, потолки со скосом, нестандартные поверхности
Коррекция по четырём углам справляется с тем, что оптике недоступно. - Бюджетные модели без сдвига объектива
Если аппарат уже куплен, разумно использовать имеющиеся средства — но по минимуму. - Точная «доводка» на 1–2 градуса
Возможна, когда механическая юстировка уже выполнена, но остался едва заметный перекос.
Как читать характеристики: диапазоны сдвига и проекционное отношение
Диапазон сдвига указывают в процентах от высоты или ширины изображения.
Ориентировочная картина по рынку:
- Начальный уровень
Сдвига нет вовсе либо только вертикальный, порядка ±10–25%. Часто это фиксированное смещение (offset) без регулировки. - Средний сегмент
Вертикальный сдвиг примерно до ±50–60%, горизонтальный до ±20–25%. Достаточно для большинства домашних установок. - Продвинутые и инсталляционные модели
Вертикальный до ±96–100% и более, горизонтальный до ±40–47%, нередко со сменной оптикой и моторикой.
Важно учитывать два нюанса.
Во-первых: вертикальный и горизонтальный сдвиг взаимозависимы. Если вы использовали максимум по вертикали, запас по горизонтали резко сокращается. Производители обычно приводят диаграмму допустимой области — на неё и надо ориентироваться.
Во-вторых: на крайних значениях диапазона возможна лёгкая потеря равномерности фокуса и яркости по углам, поэтому лучше закладывать запас и не работать «на упоре».
Вместе со сдвигом смотрите на проекционное отношение (throw ratio) и диапазон зума: именно эта тройка параметров определяет, впишется ли проектор в вашу комнату. Полезно заранее прогнать конфигурацию через онлайн-калькулятор расстояний, который есть у большинства производителей.
Типичные ошибки при установке
- Сначала включить keystone, потом искать место для проектора
Правильный порядок обратный: механика — оптика — и только в последнюю очередь цифра. - Компенсировать наклон сдвигом линз
Не сработает: если корпус наклонён, изображение останется трапецией, просто сместится. - Игнорировать горизонтальный уровень
Заваленный горизонт даёт «параллелограмм», который цифрой лечится плохо. - Забыть про запас по краю экрана
Оставляйте небольшой резерв на подстройку после монтажа кронштейна. - Одновременно тянуть и сдвиг, и трапецию «на максимум»
Артефакты складываются.
Практический порядок настройки
- Определите высоту и ширину экрана, рассчитайте дистанцию по проекционному отношению.
- Закрепите проектор так, чтобы его корпус был параллелен плоскости экрана по обеим осям — проверьте пузырьковым или лазерным уровнем.
- Выведите тестовую таблицу (сетку) со встроенного генератора или с внешнего источника.
- Выставьте размер картинки зумом.
- Совместите изображение с экраном сдвигом объектива — сначала по вертикали, затем по горизонтали.
- Отрегулируйте фокус по центру, затем проверьте углы; при необходимости немного вернитесь по сдвигу.
- Убедитесь, что коррекция трапеции стоит в нуле, а автокоррекция отключена. Включайте её только если остаточный перекос действительно мешает.
О ревизиях и поколениях моделей
Один и тот же модельный ряд от поколения к поколению может заметно менять оптический блок: производители нередко расширяют диапазон сдвига, добавляют моторизацию или, наоборот, убирают горизонтальный сдвиг в удешевлённой версии. Встречаются и региональные различия комплектаций. Поэтому перед покупкой мы советуем сверять точный индекс модели и год выпуска с официальной спецификацией, а не полагаться на описание похожего аппарата из прошлой серии. Это же касается наличия lens memory и сменной оптики — функции, которые легко перепутать между близкими по названию версиями.
Заключение
Оптический сдвиг линз стоит использовать вместо коррекции трапеции всякий раз, когда важна максимальная чёткость и установка стационарна: в домашнем кинотеатре, в переговорной, при потолочном креплении, при работе с мелким текстом и в играх, где критична задержка. Он перемещает картинку без единого потерянного пикселя. Коррекция трапеции остаётся полезным инструментом для мобильных сценариев, наклонённых проекторов и сложной геометрии помещений — но лучше применять её как дополнение, а не как основу настройки. Универсальный принцип прост: сначала выровняйте проектор механически, затем используйте оптику, и лишь потом, при необходимости, цифровые средства. Такой порядок даёт максимум от любого аппарата — и от начального, и от инсталляционного класса.
