Как узнать проекционное отношение объектива для проектора

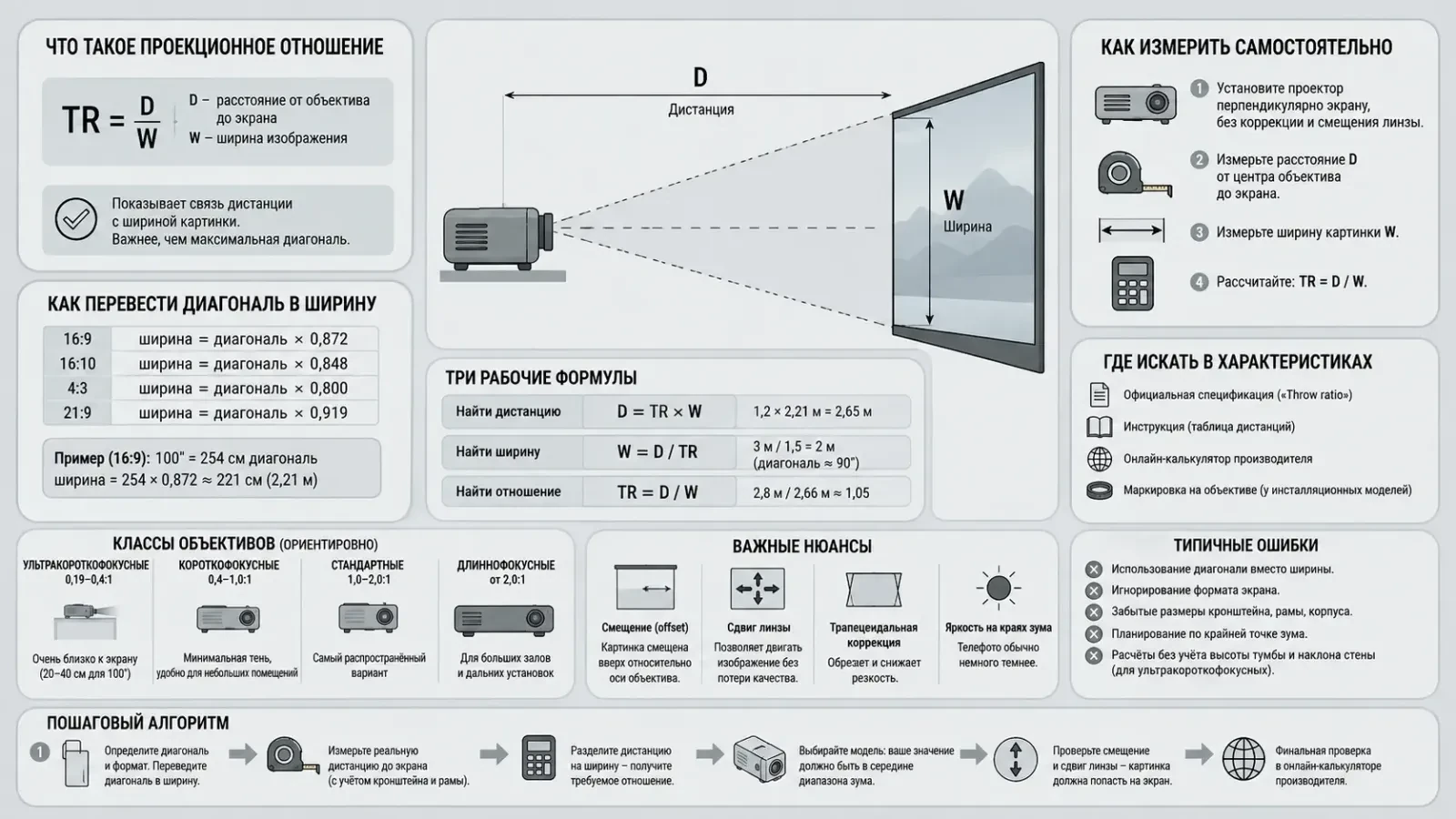

Когда вы выбираете проектор для домашнего кинотеатра, переговорной или учебного класса, самый частый вопрос звучит так: «А поместится ли картинка нужного размера в моей комнате?». Ответ на него дает проекционное отношение объектива (в англоязычных характеристиках — throw ratio). Это одна цифра или диапазон цифр, который связывает расстояние до экрана с шириной изображения. В этом руководстве мы разберем, как узнать проекционное отношение проектора по документации, как измерить его самостоятельно, если данных нет, как перевести его в понятные метры и дюймы диагонали, и какие подводные камни встречаются при монтаже.
Что такое проекционное отношение и почему оно важнее диагонали
Проекционное отношение — это результат деления дистанции проецирования на ширину получаемого изображения:
TR = D / W, где D — расстояние от объектива до экрана, W — ширина картинки.
Ключевой момент, который часто упускают новички: в формуле участвует именно ширина, а не диагональ экрана. Если производитель пишет «проекционное отношение 1,5:1», это значит, что для изображения шириной 2 метра проектор нужно поставить на расстоянии 3 метра.
Почему этот параметр важнее, чем заявленная «максимальная диагональ 300 дюймов»? Потому что максимальная диагональ достигается лишь в идеальных условиях большого зала. В реальной комнате длиной 4 метра проектор с отношением 2,0:1 просто не даст крупную картинку, каким бы ярким и дорогим он ни был. Проекционное отношение — это первый фильтр при выборе модели, и только потом идут яркость, контрастность и разрешение.
Как перевести диагональ в ширину изображения
Чтобы пользоваться формулой, нужно перевести привычную диагональ в дюймах в ширину в метрах.
Для этого умножьте диагональ на коэффициент, зависящий от формата кадра:
- 16:9
Стандарт для кино и большинства домашних проекторов — ширина = диагональ × 0,872; - 16:10
Частый формат бизнес- и учебных моделей — ширина = диагональ × 0,848; - 4:3
Старые и некоторые презентационные аппараты — ширина = диагональ × 0,8; - 21:9
Кинематографический ультраширокий— ширина = диагональ × 0,919.
Не забудьте перевести дюймы в метры: 1 дюйм = 2,54 см.
Пример для популярной диагонали 100 дюймов в формате 16:9: 100 × 2,54 = 254 см диагональ, ширина = 254 × 0,872 ≈ 221 см, то есть примерно 2,21 м.
Где искать проекционное отношение в характеристиках
Есть несколько надежных источников, и мы рекомендуем проверять их именно в таком порядке:
- Официальная спецификация модели на сайте производителя.
Параметр указывается как «Throw ratio», «Проекционное отношение» или «Проекционный коэффициент». У аппаратов с зумом это диапазон, например 1,13–1,47:1. - Инструкция пользователя.
Там обычно есть таблица «Дистанция проецирования / размер экрана» с конкретными значениями для 80, 100, 120 дюймов. По ней можно и проверить расчеты, и сразу увидеть минимальную и максимальную рабочую дистанцию. - Онлайн-калькулятор проектора на сайте бренда.
Вы вводите модель и желаемую диагональ, а сервис выдает диапазон расстояний и допустимый сдвиг объектива. Это самый удобный вариант для планирования монтажа. - Наклейка или маркировка на самом объективе у инсталляционных моделей со сменной оптикой.
Обозначение вида «1,5–3,0:1» относится к конкретному объективу, а не к корпусу проектора.
Обратите внимание: у одной и той же линейки разные ревизии и годы выпуска могут иметь разную оптику. Модели с индексом «ST» (short throw) или похожими обозначениями отличаются от базовых версий в разы. Всегда сверяйте точное наименование, включая суффиксы.
Как измерить проекционное отношение самостоятельно
Если проектор уже у вас, а документация утеряна (частая история с б/у техникой или моделями без русской локализации), параметр легко вычисляется за пять минут:
- Установите проектор строго перпендикулярно стене, без трапецеидальной коррекции и без вертикального/горизонтального смещения линзы (верните lens shift в нейтральное положение).
- Выведите белое поле или тестовую сетку в родном формате матрицы.
- Рулеткой измерьте расстояние от центра передней линзы объектива до плоскости экрана.
- Измерьте ширину изображения по горизонтали.
- Разделите первое на второе — получите проекционное отношение.
Если у аппарата есть оптический зум, сделайте два замера: в положении «широкий угол» и «телефото». Так вы получите весь диапазон. Практический совет: отсчет дистанции у разных брендов может вестись от передней панели корпуса, а не от линзы — расхождение достигает нескольких сантиметров и критично только для ультракороткофокусных моделей. Для проверки лучше сделать контрольный замер на двух разных дистанциях: если расчетное отношение совпало, точка отсчета выбрана верно.
Три рабочие формулы для планирования
Запомните эти варианты — они закрывают почти все задачи установки:
- Найти дистанцию:
D = TR × W. Проектор 1,2:1, экран шириной 2,21 м → 2,65 м от экрана. - Найти ширину картинки:
W = D / TR. Расстояние 3 м, отношение 1,5 → ширина 2 м (диагональ ≈ 90 дюймов в 16:9). - Найти нужное отношение:
TR = D / W. Комната позволяет отнести аппарат на 2,8 м, хочется 120 дюймов (ширина 2,66 м) → нужен объектив с TR около 1,05 или меньше.
Классы объективов: от ультракороткофокусных до длиннофокусных
Ориентировочные диапазоны, которые сложились на рынке (границы условны и у разных производителей слегка отличаются):
- Ультракороткофокусные (UST), 0,19–0,4:1
Стоят у самой стены или в тумбе под экраном. Дают 100 дюймов с дистанции порядка 20–40 см. Требуют идеально ровной стены и точной геометрии установки. - Короткофокусные, 0,4–1,0:1
Хороши для небольших комнат, учебных классов и интерактивных досок: тень докладчика почти не попадает в кадр. - Стандартные, 1,0–2,0:1
Самая массовая категория для домашних кинотеатров и переговорных, обычно с оптическим зумом. - Длиннофокусные, от 2,0:1 и выше
Актуальны для больших залов, где аппарат вешают в дальнем конце помещения или в проекционной будке.
Зум, сдвиг объектива и трапецеидальная коррекция
Диапазон зума — это ваш запас гибкости при монтаже. Аппарат с отношением 1,13–1,47:1 для 100-дюймового экрана можно поставить на дистанции примерно от 2,5 до 3,25 м. Модель с фиксированным объективом придется размещать в единственно верной точке с точностью до сантиметров.
Важные нюансы, о которых стоит знать заранее:
- Смещение (offset)
Проектор редко светит строго по центру: у большинства моделей картинка уходит вверх относительно оси объектива. Проекционное отношение отвечает только за размер по горизонтали, а высоту установки определяет offset. - Оптический сдвиг линзы (lens shift)
Позволяет двигать изображение по вертикали и горизонтали без потери качества. Это лучший способ подстроить картинку под экран при потолочном креплении. - Цифровая трапецеидальная коррекция
Выравнивает геометрию за счет обрезки и пересчета пикселей — резкость и полезное разрешение при этом падают. Использовать ее как замену правильному расчету дистанции мы не советуем. - Яркость на краях зума
В положении максимального телефото световой поток обычно немного ниже, чем на широком угле. Для темного зала это несущественно, для светлой переговорной — стоит учитывать.
Типичные ошибки при расчете
- Подстановка в формулу диагонали вместо ширины — картинка получается заметно меньше ожидаемой.
- Игнорирование формата: экран 16:10 при подаче фильма 16:9 даст черные полосы и другую фактическую ширину кадра.
- Забытые сантиметры на потолочном кронштейне, толщину рамы экрана и глубину корпуса самого проектора.
- Расчет по крайней точке зума. Планировать установку на самом краю диапазона рискованно: не останется запаса на подгонку.
- Для ультракороткофокусных моделей — расчет без учета высоты тумбы и наклона стены. Здесь ошибка в пару сантиметров превращается в заметную трапецию.
Пошаговый алгоритм подбора под вашу комнату
- Определите желаемую диагональ экрана и его формат, переведите диагональ в ширину.
- Измерьте реальную дистанцию от предполагаемой точки установки до экрана с учетом кронштейна и рамы.
- Разделите дистанцию на ширину — получите требуемое проекционное отношение.
- Отбирайте модели, у которых ваше значение попадает в середину диапазона зума, а не в его край.
- Проверьте вертикальное смещение и наличие сдвига объектива: изображение должно попасть на экран по высоте.
- Финальную проверку сделайте в онлайн-калькуляторе производителя по конкретной модели.
Заключение
Проекционное отношение объектива — это простая, но решающая цифра при выборе проектора: она связывает дистанцию проецирования с шириной изображения и сразу показывает, реально ли получить нужную диагональ в вашем помещении. Узнать его можно из спецификации, инструкции или калькулятора производителя, а при отсутствии данных — измерить рулеткой за несколько минут по формуле TR = D / W. Помните о разнице между шириной и диагональю, учитывайте диапазон зума, вертикальное смещение и возможности сдвига линзы, а трапецеидальную коррекцию оставляйте как крайнюю меру. Такой подход избавит от разочарования после установки и позволит получить ровную картинку именно того размера, на который вы рассчитывали.
