Как разобрать объектив проектора для чистки от пыли внутри
Тусклое, будто затуманенное изображение, серые пятна на белом фоне, «мушки» в углу кадра — почти всегда это признаки того, что внутрь оптики попала пыль. Многие пользователи решают, что разобрать объектив проектора для чистки от пыли внутри — задача на пять минут с отвёрткой. На практике всё сложнее: пыль редко оседает именно на линзах, а неаккуратное вскрытие оптического блока способно ухудшить картинку сильнее, чем сама грязь. В этом руководстве мы разберём, как точно определить источник загрязнения, какие инструменты понадобятся, как безопасно снять и почистить объектив, собрать всё обратно и не потерять резкость. Материал будет полезен и новичкам, и тем, кто уже держал в руках сервисную отвёртку.

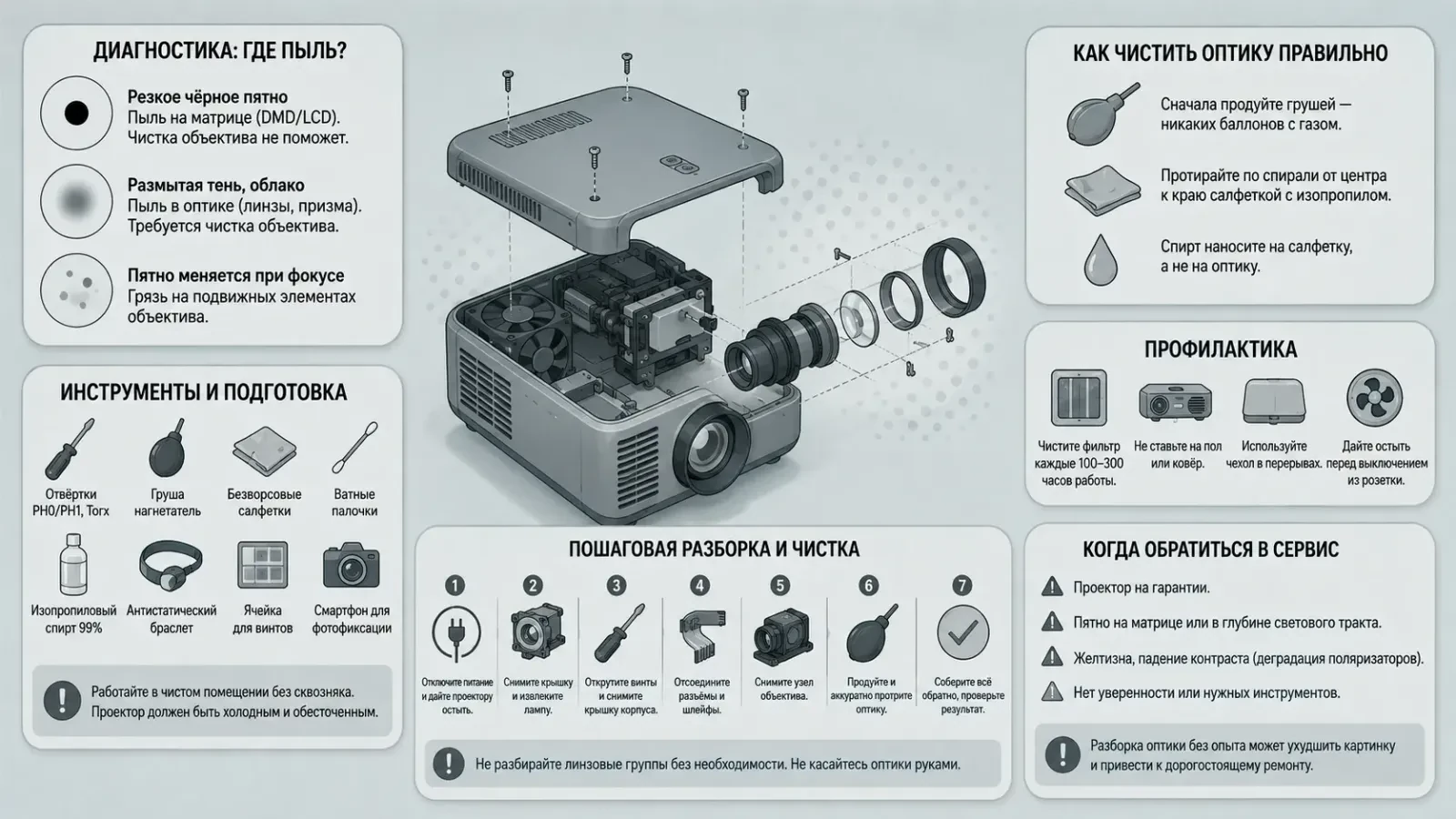

Сначала диагностика: где на самом деле находится пыль
Выведите на экран полностью белое поле (подойдёт пустой слайд или тестовая таблица), затем серое и чёрное.
По характеру дефекта можно понять его расположение:
- Резкое чёрное пятно или точка с чёткими краями
Пылинка лежит на DMD-чипе (в DLP-проекторах) или на LCD-панели, то есть в плоскости изображения. Разборка объектива тут не поможет. - Размытая тень, «облако», мягкое серое пятно
Загрязнение в световом тракте: на линзах объектива, призме или конденсоре. Именно этот случай лечится чисткой оптики. - Общее падение контраста, желтизна, «дымка» по всему кадру
Чаще следствие деградации поляризаторов (в 3LCD), помутнения оптики или выработки лампы, а не пыли. - Пятно смещается при повороте кольца фокусировки
Грязь находится на подвижных элементах самого объектива.
Отдельно проверьте наружную линзу: часто достаточно протереть её, и «дефект» исчезает. Проверьте также воздушный фильтр и решётки — забитый фильтр является главной причиной попадания пыли внутрь корпуса.
Стоит ли вообще вскрывать корпус: риски и здравый смысл
Оптический блок современного проектора собирают в чистых помещениях, и он герметизирован уплотнителями. Как только вы его открываете, в тракт попадает новая бытовая пыль — иногда её оказывается больше, чем было изначально.
Поэтому честный порядок действий такой:
- Чистка снаружи: фильтр, вентиляционные решётки, внешняя линза.
- Аккуратная продувка внутренних полостей без вскрытия оптики (через снятую крышку лампы).
- И только если дефект критичен для работы — разборка объектива и светового тракта.
Учитывайте два момента.
Первый: вскрытие корпуса почти всегда аннулирует гарантию — на устройствах младше гарантийного срока лучше обратиться в сервисный центр.
Второй: у лазерных и светодиодных моделей источник света и оптика нередко представляют собой единый герметичный модуль, разбирать который в домашних условиях не имеет смысла. Ревизии одной и той же линейки тоже различаются: производители из года в год меняют схему крепления объектива, поэтому ориентируйтесь на разборку конкретно вашей модели, а не на «похожий» аппарат.
Инструменты и подготовка рабочего места
- Крестовые отвёртки PH0 и PH1 с намагниченным жалом, иногда — Torx T8/T10.
- Пластиковые лопатки (медиаторы) для отщёлкивания защёлок корпуса.
- Резиновая груша-нагнетатель — основной инструмент чистки. Баллоны со сжатым газом нежелательны: возможен выброс пропеллента на линзу.
- Безворсовые салфетки для оптики, ватные палочки, изопропиловый спирт 99% (не бытовые средства с ПАВ и не этанол с добавками).
- Антистатический браслет или хотя бы регулярное касание заземлённого металла; перчатки без пудры.
- Ячеистая коробка или магнитный коврик под винты, лист бумаги с подписями «верх», «низ», «объектив».
- Смартфон для пошаговой фотофиксации — самый недооценённый «инструмент» при сборке.
Работайте во влажном, недавно проветренном помещении без сквозняка — например, в ванной через 10–15 минут после горячего душа: взвешенная пыль оседает, и риск занести новую в оптику снижается. Стол застелите чистой хлопковой тканью.
Пошаговая разборка и чистка
- Обесточьте проектор и дайте ему остыть минимум 30–40 минут: лампа и рефлектор нагреваются очень сильно, а в блоке питания остаётся заряд на конденсаторах.
- Снимите крышку лампового отсека и извлеките лампу — она хрупкая и находится под давлением. Уберите модуль в сторону, не касаясь колбы пальцами.
- Открутите винты нижней и задней панелей, отметив их длину: они часто различаются. Отсоедините верхнюю крышку, помня о шлейфе клавиатуры и ИК-приёмника — не тяните резко.
- Аккуратно отключите разъёмы вентиляторов и, при необходимости, плату управления. Замки шлейфов открываются откидыванием фиксатора, а не выдёргиванием.
- Найдите узел объектива: он крепится к оптическому блоку тремя-четырьмя винтами, иногда через механизм сдвига линзы (lens shift) и зубчатую передачу фокуса/зума. Перед снятием сфотографируйте положение шестерён и меток.
- Снимите объектив вместе с оправой. Продуйте грушей переднюю и заднюю линзы, затем внутреннюю полость корпуса, призму и зону вокруг чипа — без касания поверхностей.
- Если остались следы, протрите линзы салфеткой, смоченной изопропилом, движением по спирали от центра к краю. Спирт наносите на салфетку, а не на оптику: жидкость не должна затекать в оправу к склейкам.
- Разбирать линзовые группы (откручивать стопорные кольца) стоит только при явном загрязнении между элементами. Помните: перепутанный порядок или переворот линзы приведёт к потере резкости, а сбитая юстировка в домашних условиях восстанавливается очень тяжело.
- Соберите всё в обратном порядке, следя за посадкой уплотнителей и отсутствием «лишних» винтов. Шлейфы должны заходить в разъёмы до упора и ровно.
Что делать с пылью на матрице и призме
Если после чистки объектива резкое пятно осталось, оно почти наверняка на матрице. Здесь правило простое: продувка — да, механическое трение — нет. Поверхность DMD-чипа и стёкол LCD-панелей покрыта тончайшими слоями, которые легко процарапать. Ватная палочка со спиртом на призме допустима лишь как крайняя мера и только по стеклу, а не по чипу. Разборка светового тракта с расстыковкой панелей 3LCD требует последующего сведения (конвергенции) цветов — это уже работа для мастерской с оснасткой.
Проверка результата и профилактика
Перед закрытием корпуса подключите питание с открытой верхней крышкой (соблюдая осторожность и не глядя в объектив) и выведите белое поле — так удобнее найти оставшуюся пылинку.
После сборки проверьте:
- равномерность засветки и отсутствие теней на белом и сером фоне;
- резкость по всему полю кадра, работу зума и фокуса;
- шум и обороты вентиляторов, отсутствие перегрева в первые 20–30 минут;
- корректность геометрии и отсутствие смещения после манипуляций со сдвигом линзы.
Чтобы не возвращаться к разборке: промывайте или продувайте фильтр каждые 100–300 часов работы, не ставьте проектор на ковёр и на пол, используйте пылезащитный чехол в перерывах, не курите в помещении и давайте аппарату завершить цикл охлаждения перед выключением из розетки. Эти простые привычки продлевают срок службы оптики сильнее любой генеральной чистки.
Когда лучше обратиться в сервис
- Устройство на гарантии.
- Модель с герметичным лазерным или светодиодным блоком.
- Пятно на DMD-чипе или между панелями 3LCD.
- Заметная желтизна и падение контраста — вероятно, деградация поляризаторов, их меняют комплектом.
- Нет уверенности в своих силах или подходящих инструментов: стоимость восстановления оптики почти всегда выше стоимости профилактики.
Заключение
Итак, разобрать объектив проектора для чистки от пыли внутри вполне реально своими руками, если действовать последовательно: сначала диагностика по тестовому изображению, затем внешняя чистка и фильтр, и только потом вскрытие корпуса с грушей, изопропиловым спиртом и безворсовыми салфетками. Ключевые принципы — остывшая лампа, антистатика, фотофиксация каждого шага, минимум касаний оптических поверхностей и отказ от разборки линзовых групп без крайней необходимости. Если дефект расположен на матрице или в глубине светового тракта, разумнее доверить работу сервисному центру: аккуратность здесь ценнее скорости, а правильно обслуженный проектор годами радует чистой и яркой картинкой.
