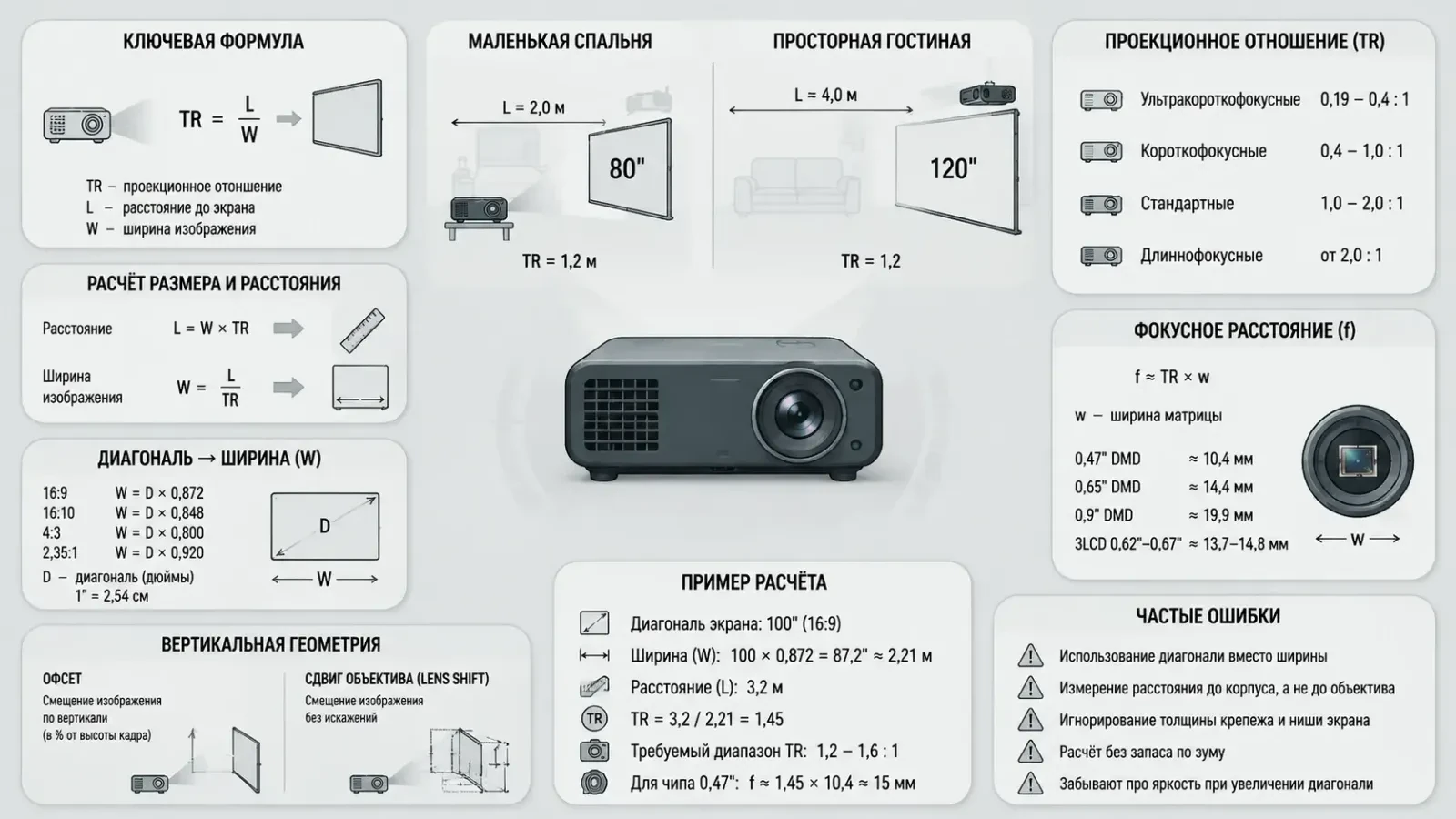

Как рассчитать фокусное расстояние объектива для проектора
Один и тот же проектор в маленькой спальне и в просторной гостиной покажет картинку совершенно разного размера — и виноват в этом объектив. Поэтому вопрос, как рассчитать фокусное расстояние объектива для проектора, возникает у каждого, кто планирует домашний кинотеатр, переговорную или учебный класс. В этой статье мы разберём, что на самом деле скрывается за миллиметрами в характеристиках, как связаны расстояние до экрана, диагональ и проекционное отношение, приведём готовые формулы с примерами расчётов и подскажем, где чаще всего ошибаются даже опытные пользователи.
Что такое фокусное расстояние и почему его редко указывают в паспорте
Фокусное расстояние — это дистанция от оптического центра объектива до точки, в которой собираются параллельные лучи света. Измеряется в миллиметрах. Чем меньше это значение, тем шире угол проекции и тем крупнее изображение с близкого расстояния.
Производители домашних и офисных проекторов почти никогда не выносят фокусное расстояние на первый план. Вместо него в спецификациях указывают проекционное отношение (throw ratio) — например, «1,2–1,6:1». Причина проста: фокусное расстояние само по себе ни о чём не говорит без размера матрицы (DMD-чипа или LCD-панелей). Объектив 20 мм на чипе 0,47" и на чипе 0,65" даст совершенно разную картинку. Проекционное отношение же учитывает оба параметра сразу и позволяет считать монтаж «в одно действие».
Проекционное отношение — базовая формула установки
Формула, с которой начинается любой расчёт:
Проекционное отношение = Расстояние до экрана ÷ Ширина изображения
Отсюда выводятся две рабочие формулы:
- Расстояние = Ширина изображения × Проекционное отношение
- Ширина изображения = Расстояние ÷ Проекционное отношение
Важный нюанс: в расчёте участвует именно ширина, а не диагональ.
Диагональ переводится в ширину так:
- Формат 16:9 — ширина = диагональ × 0,872
- Формат 16:10 — ширина = диагональ × 0,848
- Формат 4:3 — ширина = диагональ × 0,8
- Формат 2,35:1 — ширина = диагональ × 0,920
Дюймы в сантиметры переводятся умножением на 2,54.
Как перевести проекционное отношение в миллиметры фокусного расстояния
Если вам нужно именно фокусное расстояние (например, при подборе сменной оптики для инсталляционного проектора или при самостоятельной сборке), используйте связку с размером матрицы:
Фокусное расстояние (мм) ≈ Проекционное отношение × Ширина матрицы (мм)
Ориентировочная ширина рабочей области распространённых матриц в формате 16:9:
- 0,47" DMD (Full HD и 4K UHD с пиксельным сдвигом) — около 10,4 мм
- 0,65" DMD — около 14,4 мм
- 0,9" DMD (профессиональные модели) — около 19,9 мм
- 3LCD-панели 0,62"–0,67" — примерно 13,7–14,8 мм
Более точная формула, учитывающая оптику, выглядит так: f = L ÷ (1 + W/w), где L — расстояние до экрана, W — ширина картинки, w — ширина матрицы. На дистанциях от двух метров разница с упрощённой формулой составляет доли процента, поэтому для практики достаточно первого варианта.
Пример расчёта для типовой комнаты
Допустим, гостиная позволяет разместить проектор в 3,2 м от стены, а нужен экран 100 дюймов в формате 16:9.
- Считаем ширину экрана: 100 × 0,872 = 87,2 дюйма ≈ 221 см ≈ 2,21 м.
- Считаем требуемое проекционное отношение: 3,2 ÷ 2,21 = 1,45.
- Подбираем модель, у которой диапазон зума перекрывает это значение — например, 1,2–1,6:1.
- Если у проектора чип 0,47", фокусное расстояние объектива в этой точке составит примерно 1,45 × 10,4 ≈ 15 мм.
Обратная задача решается так же: при объективе с проекционным отношением 1,5 и дистанции 3 м ширина картинки будет 3 ÷ 1,5 = 2 м, что соответствует диагонали около 90 дюймов.
Зачем нужен запас по зуму
Практически все современные модели оснащены зум-объективом — оптическим трансфокатором с диапазоном 1,1x, 1,2x, 1,6x и выше. Он даёт свободу при монтаже: можно чуть подвинуть проектор, не меняя размер картинки.
Мы рекомендуем выбирать оборудование так, чтобы расчётное значение попадало в середину диапазона зума. Работа на крайних положениях часто сопровождается лёгким падением резкости по углам и потерей яркости. Учитывайте также, что цифровой зум — это не оптика: он кадрирует изображение и снижает детализацию.
Короткофокусные, стандартные и длиннофокусные объективы
Ориентировочная классификация по проекционному отношению:
- Ультракороткофокусные (UST)
0,19–0,4:1. Ставятся в 20–50 см от стены, дают 100–120 дюймов. Требуют идеально ровной поверхности экрана: малейшая волна становится заметной. - Короткофокусные
0,4–1,0:1. Удобны для небольших комнат, классов и переговорных, где проектор стоит на тумбе перед зрителями. - Стандартные
1,0–2,0:1. Наиболее универсальный вариант для потолочного крепления в гостиной. - Длиннофокусные
от 2,0:1 и выше. Актуальны для больших залов, когда аппарат стоит в аппаратной или на дальней стене.
Сдвиг объектива, офсет и высота установки
Фокусное расстояние определяет размер картинки, но не её положение по вертикали.
За это отвечают два параметра:
- Офсет
Фиксированное смещение изображения относительно оси объектива. Указывается в процентах от высоты кадра. Например, офсет 110% означает, что нижняя граница картинки будет выше оси объектива на 10% высоты экрана. - Сдвиг объектива (lens shift)
Механическая или моторизованная регулировка, позволяющая двигать изображение вверх-вниз и вправо-влево без искажений геометрии.
Пользоваться цифровой коррекцией трапецеидальных искажений стоит только как крайней мерой: она масштабирует картинку программно и «съедает» часть разрешения. Правильный расчёт геометрии на этапе планирования избавляет от этой необходимости.
Частые ошибки при расчёте
- Подстановка в формулу диагонали вместо ширины изображения — самая распространённая причина промаха на 10–15%.
- Измерение расстояния от стены до задней панели корпуса. Считать нужно от плоскости объектива до полотна экрана.
- Игнорирование толщины потолочного кронштейна и глубины ниши для экрана.
- Расчёт «впритык», без учёта того, что экран с рамкой имеет чуть большие габариты, чем рабочая область.
- Забытая проверка яркости: увеличив диагональ, вы растягиваете тот же световой поток на большую площадь, и картинка становится тусклее.
Порядок действий на практике
- Измерьте возможные точки установки и запишите минимальное и максимальное расстояние до экрана.
- Определите желаемую диагональ и формат, переведите диагональ в ширину.
- Рассчитайте требуемое проекционное отношение для обеих дистанций — получится нужный диапазон.
- Проверьте по спецификации, попадает ли объектив выбранной модели в этот диапазон, с запасом по зуму.
- При необходимости переведите значение в миллиметры по формуле с шириной матрицы.
- Проверьте вертикальную геометрию: офсет и возможности сдвига объектива.
- Перед сверлением отверстий соберите схему «на полу» и убедитесь в результате визуально.
Отдельно отметим: у одной и той же модели разных ревизий и годов выпуска оптические параметры могут отличаться. Всегда сверяйтесь с инструкцией именно к вашему экземпляру, а не с обзором похожего аппарата.
Заключение
Чтобы рассчитать фокусное расстояние объектива для проектора, достаточно двух шагов: сначала определить проекционное отношение как частное от деления расстояния до экрана на ширину изображения, а затем умножить его на ширину матрицы. Ключевые ориентиры — работа именно с шириной, а не с диагональю, запас по зуму, учёт офсета и сдвига объектива. Такой расчёт занимает несколько минут, но избавляет от главного разочарования — купленного оборудования, которое физически не даёт нужную картинку в конкретной комнате.
