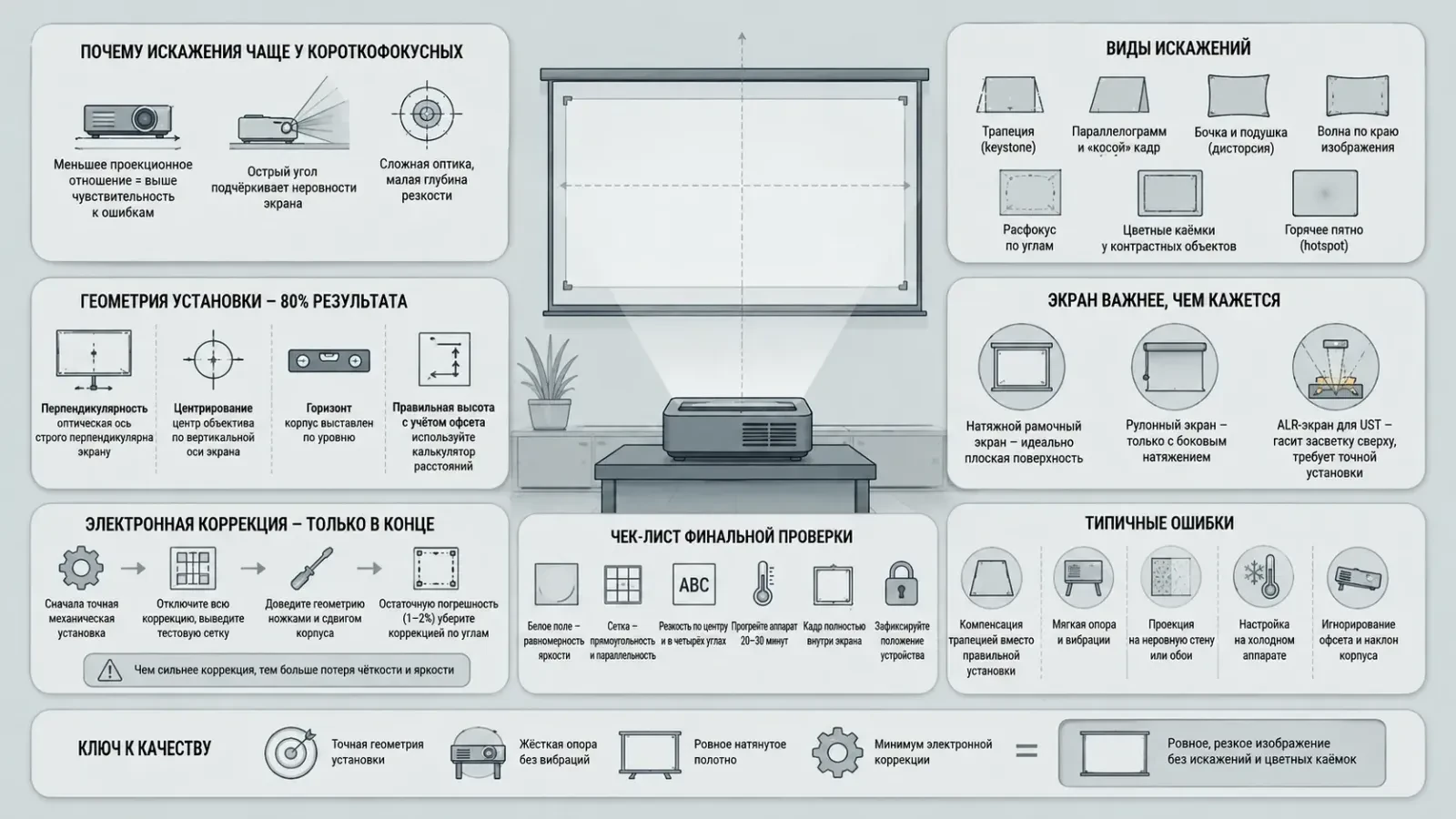

Как избежать искажений при использовании короткофокусного объектива для проектора
Короткофокусный объектив для проектора — решение, которое буквально спасает небольшие комнаты, переговорные и классы: большая картинка получается с расстояния в несколько десятков сантиметров, никто не перекрывает световой поток, а провода не тянутся через всё помещение. Но у этой оптики есть обратная сторона — она гораздо болезненнее реагирует на малейшую неточность установки. Сантиметр перекоса, неровная стена или шероховатое полотно превращают ровный прямоугольник в трапецию с размытыми краями. В этом материале мы разберём, откуда берутся искажения, какие из них лечатся правильной установкой, какие — настройками, а какие вообще не стоит пытаться исправлять программно.
Почему короткофокусная оптика чувствительнее к ошибкам
Ключевая величина здесь — проекционное отношение (throw ratio): соотношение расстояния до экрана и ширины изображения. У обычных моделей оно составляет 1,2–2,0, у короткофокусных — примерно 0,3–0,8, у ультракороткофокусных (UST) — 0,19–0,25.
Смысл простой: чем меньше это число, тем сильнее увеличивается любая погрешность. Если сдвинуть стандартный проектор на 1 см вбок, картинка сместится незначительно. Тот же сантиметр у UST-модели даёт заметный перекос вертикальных линий.
Плюс к этому:
- свет падает на экран под очень острым углом, поэтому подчёркиваются любые неровности поверхности;
- оптическая схема сложная (часто с зеркалом), а значит выше риск геометрической дисторсии и хроматических аберраций по краям;
- глубина резкости мала — фокус в центре и по углам может отличаться.
Виды искажений: учимся ставить диагноз
- Трапеция (keystone)
Картинка сужается сверху, снизу или сбоку. Причина: проектор не перпендикулярен экрану. - Параллелограмм и «косой» кадр
Устройство повёрнуто вокруг своей оси или стоит не по центру полотна. - Бочка и подушка (дисторсия объектива)
Прямые линии по краям выгибаются наружу или внутрь. Это свойство самой оптики, а не установки. - Волна по краю изображения
Типичная для UST-моделей проблема, если экран не натянут идеально или стена имеет перепады. - Расфокус по углам
Центр резкий, периферия «мылит». - Цветные каёмки у контрастных объектов
Нарушенная конвергенция матриц (в 3LCD) или хроматическая аберрация. - Горячее пятно (hotspot)
Неравномерная яркость: одна часть кадра светлее другой.
Геометрия установки: 80% результата
Главное правило: идеальная картинка получается механически, а не через меню. Электронная коррекция — компромисс, к которому прибегают в последнюю очередь.
Что нужно выдержать при монтаже:
- Перпендикулярность
Оптическая ось должна быть строго перпендикулярна плоскости экрана по горизонтали. Проверяется рулеткой: расстояние от левого и правого края корпуса до стены должно совпадать с точностью до 1–2 мм. - Центрирование
Центр объектива — ровно по вертикальной оси экрана. - Горизонт
Корпус выставляется по пузырьковому или лазерному уровню. Даже небольшой наклон вбок даёт «косую» картинку, которую придётся резать программно. - Правильная высота с учётом смещения (offset)
Короткофокусные проекторы почти всегда проецируют со значительным сдвигом вверх (или вниз при потолочном креплении). Это не дефект: изображение по определению не должно быть на уровне объектива.
Перед покупкой или монтажом обязательно используйте калькулятор проекционного расстояния производителя: он даёт точные значения дистанции, диагонали и офсета для конкретной модели. Учитывайте, что у разных ревизий одной линейки параметры могут отличаться — сверяйтесь с документацией именно вашего года выпуска.
Опора и крепление: враг ровной картинки — вибрация
Для UST-моделей лучше всего подходит жёсткая тумба или полка с регулируемыми опорами. Тонкие стеклянные полки, шаткие столики и мягкие ковровые покрытия под ножками — источник постоянного «уплывания» геометрии.
- Регулируйте наклон штатными ножками с резьбой, а не подкладками из бумаги и картона.
- Если используется потолочный кронштейн, выбирайте модель с микрорегулировкой по трём осям — без неё выставить короткофокусник почти невозможно.
- Проверяйте геометрию через несколько дней после монтажа: конструкция может дать усадку.
Экран важнее, чем кажется
При остром угле падения света кривизна поверхности видна беспощадно. Проекция на обычную оштукатуренную стену почти всегда даёт волны и локальные засветки.
- Натяжные рамочные экраны
Оптимальный вариант: полотно идеально плоское и не идёт волной. - Рулонные модели
Требуют времени на распрямление, а дешёвые могут сохранять залом годами. Для ультракороткого фокуса подходят только варианты с натяжением по краям (tab-tension). - ALR-экраны френелевского типа
Созданы специально для UST: их микроструктура принимает свет снизу и гасит верхнюю засветку. Но именно поэтому они предельно требовательны к точному позиционированию — ошибка в пару сантиметров даёт затемнение части кадра. - Если проецируете на стену
Её нужно тщательно выровнять и покрасить матовой краской без фактуры.
Электронная коррекция: когда можно, а когда не нужно
Практически все современные модели предлагают коррекцию трапеции, коррекцию по четырём углам и иногда warping (деформацию сетки по множеству точек). Важно понимать цену вопроса: коррекция выполняется масштабированием, то есть часть пикселей матрицы отбрасывается. Результат — падение чёткости, «лесенки» на диагоналях и небольшая потеря яркости.
Разумная стратегия:
- Сначала выставить проектор механически максимально точно.
- Отключить все виды коррекции и авторежимы, вывести тестовую сетку.
- Довести геометрию ножками и сдвигом корпуса.
- И только остаточную погрешность (обычно 1–2%) убрать коррекцией по углам.
Вертикальную трапецию до 5–10 градусов современные алгоритмы отрабатывают почти незаметно. Всё, что больше 15–20 градусов, лучше решать переустановкой. Автокоррекция по датчикам и камере удобна, но иногда «плавает» — для стационарной установки её стоит отключить после финальной настройки.
Фокус, резкость по краям и тепловой дрейф
Настраивайте фокус по тестовой таблице с мелким текстом или сеткой, ориентируясь не на центр, а на компромисс между центром и углами.
Если углы упорно мягче центра:
- убедитесь, что нет перекоса по вертикали — чаще всего именно он вызывает разницу резкости слева и справа;
- дайте устройству прогреться 20–30 минут: оптика короткофокусных моделей заметно меняет параметры при нагреве, и настройка «на холодную» уходит;
- проверьте чистоту стекла и зеркала — пыль на выходном зеркале UST-моделей даёт вуаль и локальную нерезкость.
Небольшое смягчение по углам у бюджетных короткофокусников — конструктивная особенность, полностью убрать её нельзя. Это стоит учитывать, если планируется работа с текстом и таблицами.
Цветные контуры и неравномерность яркости
Если по краям объектов видны красные или синие каёмки, в моделях на трёх матрицах поможет пункт меню «конвергенция» / «выравнивание панелей» — сведение выполняется вручную с точностью до пикселя. В одноматричных DLP такой регулировки нет: там окантовки обычно связаны с хроматической аберрацией оптики.
Горячее пятно и разница яркости сверху и снизу — почти всегда следствие связки «острый угол + неподходящий экран». Матовое полотно с широким углом обзора или специализированный ALR для ультракороткого фокуса решают проблему лучше любых настроек в меню.
Чек-лист финальной проверки
- Вывести белое поле — оценить равномерность яркости и отсутствие затемнений по углам.
- Вывести сетку — проверить прямоугольность и параллельность линий.
- Проверить резкость по центру и в четырёх углах на мелком тексте.
- Прогреть аппарат и повторить проверку фокуса.
- Убедиться, что кадр не выходит за рамку экрана и не «наезжает» на плинтус или потолок.
- Зафиксировать положение корпуса (упоры, метки на тумбе), чтобы случайный сдвиг не сбил настройку.
Типичные ошибки
- Компенсировать кривую установку исключительно коррекцией трапеции — теряется разрешение и яркость.
- Ставить UST-проектор на мягкую или пружинящую поверхность.
- Использовать глянцевые обои или фактурную штукатурку вместо экрана.
- Настраивать всё на холодном аппарате и больше не проверять.
- Игнорировать штатный офсет и пытаться «поднять» картинку наклоном корпуса.
Заключение
Подводя итог: короткофокусный объектив для проектора даёт превосходный результат в тесных помещениях, но требует аккуратности на этапе монтажа. Точная геометрия установки, жёсткая опора, ровное натянутое полотно и минимальное вмешательство электронной коррекции — вот четыре условия, при которых изображение будет ровным, резким по всей площади и без цветных каёмок. Потратив час на выверенную настройку с тестовыми таблицами, вы получите картинку, которая будет радовать годами, а не набор компромиссов, к которым придётся привыкать.
