Как экранировать электрогитару
Знакомая ситуация: вы подключаете любимую гитару к усилителю, добавляете немного перегруза — и вместо чистого звучания слышите назойливый фон, гул и треск. Особенно неприятно это становится при записи или на сцене с мощным светом. Значительную часть этих помех можно убрать своими руками. Экранирование электрогитары — это процедура, которая защищает звукосниматели и электронику от наводок, и сегодня мы подробно расскажем, как сделать её правильно. Вы узнаете, какие материалы выбрать, какие инструменты понадобятся, и как избежать типичных ошибок.
Почему гитара «фонит» и что даёт экранирование
Электромагнитные наводки — постоянные спутники любого инструмента с пассивными датчиками.
Источниками помех выступают:
- люминесцентные и светодиодные лампы с дешёвыми драйверами;
- блоки питания компьютеров, мониторов, зарядных устройств;
- силовая проводка в стенах;
- радиосигналы и сотовая связь.
Сильнее всего страдают гитары с одиночными катушками (синглами) — например, Stratocaster и Telecaster. Хамбакеры устроены так, что фон в них компенсируется конструктивно, но и они не идеальны. Грамотная защита от наводок создаёт вокруг электроники замкнутый контур — «клетку Фарадея», которая отводит помехи на землю. После такой доработки уровень фона снижается, а полезный сигнал становится чище — особенно это слышно на высоком гейне.

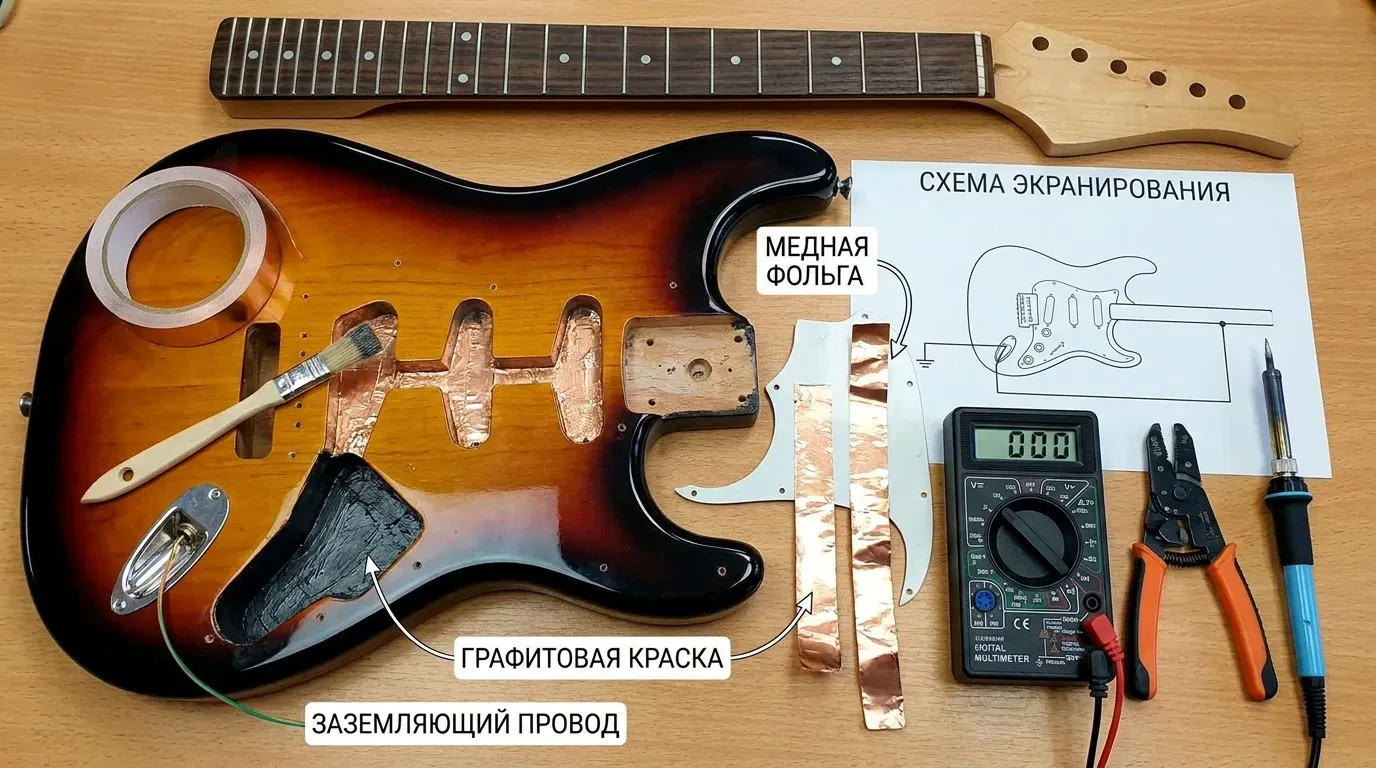

Какие материалы использовать
Для экранирования применяют три основных варианта, каждый со своими плюсами:
- Медная самоклеящаяся фольга
Самый популярный и удобный материал. Хорошо паяется, отлично проводит ток, легко режется ножницами. Толщина — от 0,03 до 0,08 мм. Ориентировочная цена — 600–1500 ₽ за рулон шириной 50 мм и длиной 5–10 метров. - Алюминиевая фольга
Дешевле меди, но не паяется — соединения приходится делать механически (винтами или склёпками). Подходит для бюджетных проектов. - Токопроводящая графитовая краска
Удобна для сложных полостей с криволинейными поверхностями. Наносится кистью в 2–3 слоя. Стоимость баночки 50–100 мл — примерно 1500–3500 ₽. Минус — высокое сопротивление по сравнению с фольгой.
Оптимальный вариант для большинства случаев — медная фольга с токопроводящим клеем. Это упрощает создание единого контура: соседние полоски соединяются между собой автоматически, без дополнительной пайки.
Необходимые инструменты
Перед началом работ подготовьте рабочее место и соберите всё нужное:
- отвёртки (крестовая и плоская подходящего размера);
- паяльник 25–40 Вт, припой, флюс;
- мультиметр для проверки контакта;
- ножницы и канцелярский нож;
- пластиковая карта или неметаллический шпатель для разглаживания фольги;
- малярный скотч;
- пинцет;
- фотоаппарат или смартфон — фиксировать схему распайки до разборки.
Пошаговая инструкция по экранированию
Шаг 1. Разборка инструмента
Ослабьте струны и снимите их. Открутите панель с регуляторами громкости и тембра (на Stratocaster это пикгард с датчиками, на Les Paul — задние крышки полостей). Аккуратно достаньте звукосниматели, потенциометры и переключатель. Обязательно сфотографируйте распайку со всех ракурсов — это сэкономит время при сборке.
Шаг 2. Подготовка полостей
Очистите внутренние поверхности корпуса от стружки и пыли. Если есть заводская графитовая краска плохого качества — оставьте её, поверх неё хорошо ляжет фольга. Поверхность должна быть сухой и обезжиренной.
Шаг 3. Поклейка фольги
Нарезайте фольгу полосками удобной ширины — обычно 30–50 мм. Оклеивайте дно и стенки полостей, делая нахлёст соседних полос 5–10 мм. Особое внимание уделите углам — там фольгу лучше надрезать и укладывать «лепестками».
Не забудьте про:
- полость под звукосниматели;
- отсек электроники (регуляторов);
- канал, соединяющий эти полости;
- обратную сторону пикгарда (если он есть).
Край фольги должен на 2–3 мм заходить на верхнюю плоскость корпуса, чтобы при сборке создать контакт с экраном пикгарда.
Шаг 4. Создание единого контура и заземление
Все участки экрана должны быть электрически соединены между собой. Если используете медную фольгу с токопроводящим клеем — соединения возникают сами. В остальных случаях пропаяйте стыки или соедините их полосками сверху. Затем экран соединяется с землёй схемы — обычно через корпус потенциометра громкости. Проще всего припаять короткий провод от фольги к «массе» регулятора. Делать несколько точек заземления не нужно — это может создать «земляную петлю» и, наоборот, добавить фон.
Шаг 5. Проверка мультиметром
Перед обратной сборкой переведите мультиметр в режим прозвонки и убедитесь, что все участки экрана соединены между собой (сопротивление близкое к нулю). Между экраном и сигнальным проводом не должно быть короткого замыкания.
Шаг 6. Сборка и тест
Установите электронику и звукосниматели на место, прикрутите панели. Подключите гитару к усилителю с перегрузом и оцените результат. При прикосновении к струнам фон должен заметно уменьшаться, а в идеале — почти исчезать.
Частые ошибки и как их избежать
- Замыкание контактов
Фольга, попавшая на пайку потенциометра или вывод конденсатора, выведет схему из строя. Используйте изоляцию из термоусадки или изоленты в подозрительных местах. - Отсутствие заземления экрана
Без подключения к «массе» фольга бесполезна. - Разрывы контура
Если полости электроники и датчиков не соединены экраном, эффект будет неполным. - Ожидание чуда от хамбакеров
На гитарах с двойными датчиками выигрыш будет менее заметным, чем на синглах. - Замена качественной проводки на дешёвую
Экранирование не компенсирует плохую распайку и старые потенциометры.
Когда экранирование не поможет
Если после всех процедур фон остался, причина может быть в другом:
- неисправный кабель или плохие разъёмы jack;
- отсутствие заземления в розетке студии;
- дефект самого звукоснимателя (межвитковое замыкание);
- наводки от расположенных рядом мониторов и трансформаторов — иногда достаточно просто отойти на пару метров.
Сколько это стоит и стоит ли делать самому
Самостоятельное экранирование обойдётся в 1000–3000 ₽ с учётом фольги и расходников. В гитарной мастерской услуга стоит ориентировочно 2500–6000 ₽ в зависимости от модели и сложности. Если у вас есть базовые навыки пайки и аккуратность — справиться можно за один вечер. Новичкам, которые боятся работать с электроникой дорогого инструмента, лучше обратиться к мастеру.
Заключение
Грамотное экранирование электрогитары — одна из самых рентабельных доработок: затраты минимальны, а результат слышен сразу. Главное — использовать качественные материалы (медную или алюминиевую фольгу, токопроводящую краску), создать единый замкнутый контур и правильно его заземлить. Не забывайте о технике безопасности при работе с паяльником и фиксируйте исходную распайку перед разборкой. После такой процедуры ваш инструмент станет тише в паузах и чище в звучании, а играть на нём — гораздо приятнее, особенно в студии и на сцене с обилием электроприборов.
