Для чего применяют длиннофокусные объективы в профессиональных проекторах

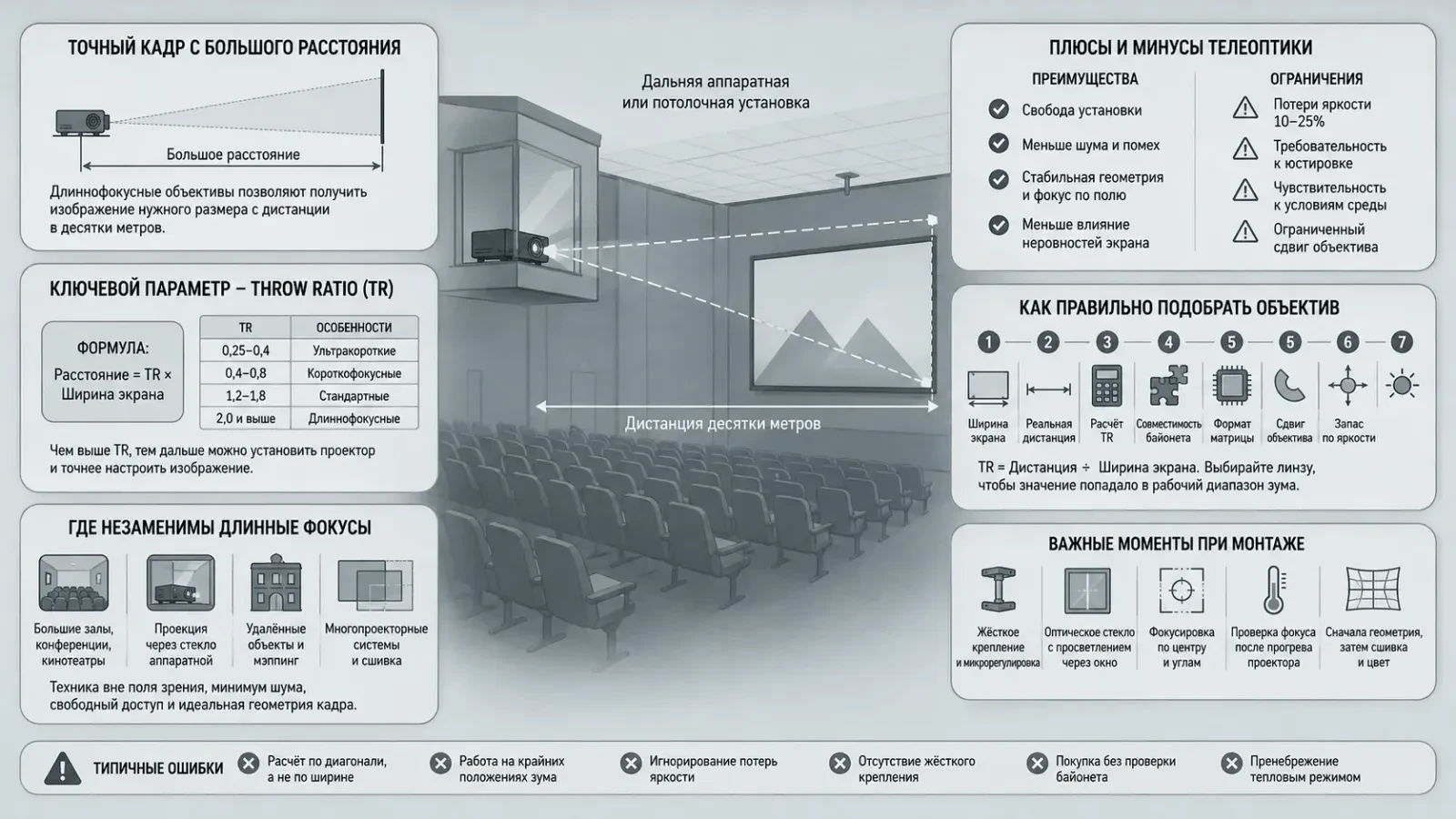

Представьте: конференц-зал длиной 25 метров, проекционный экран шириной 5 метров, а место для установки техники — только в дальней аппаратной или на потолке у противоположной стены. Стандартная оптика в такой ситуации либо «растянет» изображение далеко за пределы полотна, либо потребует переносить проектор в центр помещения, где он будет шуметь над головами зрителей. Именно здесь и нужны длиннофокусные объективы для проекторов — сменная оптика с большим проекционным отношением, позволяющая формировать точный по размеру кадр с дистанции в десятки метров. В этой статье мы подробно разберём, что такое длинный фокус, в каких задачах он незаменим, как рассчитать нужную линзу, какие ошибки допускают при подборе и на что смотреть при покупке.
Что такое проекционное отношение и почему оно определяет всё
Ключевой параметр любого объектива — проекционное отношение (throw ratio, TR). Это отношение расстояния от объектива до экрана к ширине изображения.
Формула проста:
Расстояние = Проекционное отношение × Ширина экрана
Например, при TR = 4.0 и экране шириной 4 метра проектор должен стоять в 16 метрах от полотна. При TR = 1.2 то же изображение получится всего с 4,8 метра.
Условная классификация проекционной оптики выглядит так:
- Ультракороткофокусные
TR примерно 0,25–0,4. Проектор почти вплотную к экрану. - Короткофокусные
TR около 0,4–0,8. - Стандартные
TR примерно 1,2–1,8. - Длиннофокусные (телеобъективы)
TR от 2,0 и выше; в профессиональном сегменте встречаются варианты 4,0–8,0 и даже экстремальные модели с TR более 10.
Важно понимать: у многих объективов есть зум, поэтому TR указывают диапазоном, например «3.0–5.0:1». Такая линза даёт свободу монтажа: можно поставить проектор в удобной точке и подогнать кадр под экран без физического перемещения корпуса.
Основные задачи, которые решает длинный фокус
Большие залы и удалённая инсталляция
Самое очевидное применение — инсталляционные проекторы в конференц-залах, аудиториях, конгресс-центрах, храмах, кинотеатрах и театрах. Проектор ставится в аппаратной, на балконе, в задней части зала или в потолочном боксе.
Причины:
- техника не мешает зрителям и не создаёт шумового фона;
- к аппарату есть свободный доступ для обслуживания;
- никто не перекрывает световой поток, проходя мимо;
- кабельные трассы и питание уже подведены к технической зоне.
Проекция «через стекло» аппаратной
В кинозалах, студиях и режиссёрских комнатах проектор часто работает через смотровое окно. Длинный фокус позволяет разместить его в отдельном помещении, полностью изолировав шум вентиляторов. Здесь важно учитывать качество стекла: наклонное или тонированное остекление может давать двоение и потери яркости, поэтому применяют специальное оптическое стекло с просветлением.
Точная проекция на удалённые и небольшие объекты
Второе, менее очевидное применение — когда экран небольшой, а подойти к нему нельзя.
Классические примеры:
- проекция на витрину или экспонат в музее с потолка большого атриума;
- подсветка декораций в театре из софитной галереи;
- мэппинг на архитектурные элементы, фасады, купола с большого удаления;
- изображение на сцене под нужным углом без попадания света на артистов.
Многопроекторные системы и сшивка
В системах с наложением кадров (edge blending) и в куполах длинные объективы помогают развести проекторы по периметру помещения, минимизировать взаимное затенение и получить равномерную геометрию. Чем больше проекционное отношение, тем меньше искажений на краях и тем проще выполнять геометрическую коррекцию.
Уличные и фасадные проекты
При проекции на здание техника обычно располагается на противоположной стороне улицы, на крыше или в защищённом боксе. Дистанции достигают 50–150 метров, и без телеобъектива с TR 6.0–10.0 задача просто не решается.
Преимущества и ограничения телеоптики
Длинный фокус — не универсальное решение, а инструмент со своими сильными и слабыми сторонами.
Плюсы:
- свобода в выборе места установки — от аппаратной до дальней стены;
- меньшая заметность оборудования в интерьере;
- малый угол падения света снижает риск, что человек попадёт в луч;
- при равной ширине кадра геометрия и фокусировка по полю обычно стабильнее, чем у ультракороткофокусной оптики;
- меньшая чувствительность к неровностям экрана и небольшим отклонениям плоскости.
Минусы и нюансы:
- Потери светового потока
Многие длиннофокусные линзы имеют меньшую светопропускающую способность, особенно на крайних положениях зума. Реальная яркость на экране может быть на 10–25% ниже паспортной — это ориентировочная оценка, конкретные цифры зависят от модели и указываются в технической документации производителя. - Требовательность к юстировке
На большой дистанции малейший поворот корпуса даёт заметный сдвиг кадра, поэтому нужен жёсткий крепёж без вибраций. - Тепловые дрейфы фокуса
При долгой работе и перепадах температуры возможна лёгкая расфокусировка; в ответственных проектах выбирают модели с моторизованным фокусом и памятью положений. - Влияние воздуха
На улице и в больших залах потоки тёплого воздуха и пыль на длинной дистанции слегка размывают картинку. - Ограниченный сдвиг объектива (lens shift)
У части телелинз диапазон оптического сдвига меньше, чем у стандартных — это нужно проверять до покупки.
Как правильно подобрать объектив: пошаговый алгоритм
- Определите ширину изображения
Не диагональ, а именно ширину активной области экрана в метрах и целевой формат кадра (16:9, 16:10, 1.9:1 и т. д.). - Измерьте фактическую дистанцию
От плоскости экрана до предполагаемого места объектива, а не до задней панели корпуса. - Рассчитайте требуемое TR
Разделите дистанцию на ширину экрана. Полученное число должно попадать внутрь диапазона зума выбранной линзы, желательно не на самый край. - Проверьте совместимость
Байонет и серия проектора критичны: объективы обычно совместимы только с определёнными линейками одного производителя, и даже внутри бренда есть несколько несовместимых систем. - Проверьте покрытие матрицы
Линза должна соответствовать формату чипа (0,67″, 0,9″, 1,38″ и т. д.) и разрешению — 4K-оптика имеет более высокую разрешающую способность. - Оцените запас по сдвигу
Если проектор монтируется под потолком заметно выше центра экрана, нужен достаточный вертикальный lens shift, иначе придётся использовать цифровую коррекцию с потерей качества. - Пересчитайте яркость
Учтите коэффициент пропускания линзы, коэффициент усиления экрана и уровень внешней засветки. - Сверьтесь с калькулятором производителя
Онлайн-инструменты расчёта дистанции — самый надёжный способ избежать ошибки, поскольку учитывают конкретную ревизию модели.
Технические детали, которые часто упускают
Ревизии моделей и год выпуска
Производители периодически обновляют оптические линейки. Внешне похожие объективы разных поколений могут отличаться диапазоном зума, разрешающей способностью и, что важнее, совместимостью с новыми лазерными платформами. Например, линза, рассчитанная на ламповую серию прошлых лет, физически подойдёт к корпусу, но не обеспечит требуемой резкости для 4K-чипа. Всегда сверяйте артикул и таблицу совместимости на актуальную дату — это дешевле, чем менять оптику после монтажа.
Моторизация и память положений
Для инсталляций в аппаратной практически обязательны моторизованные зум, фокус и сдвиг. Регулировать оптику вручную на высоте 8 метров или через окно проекционной — крайне неудобно. Функция памяти позиций (lens memory) полезна, когда один проектор работает с разными форматами кадра, например 16:9 и 2.35:1.
Геометрия и трапеция
Идеальный вариант — проектор строго перпендикулярно экрану. Если это невозможно, используют оптический сдвиг, а в сложных случаях — цифровую коррекцию геометрии и warping. Помните: цифровая коррекция всегда немного снижает детализацию, поэтому оптические методы приоритетнее.
Экран и материал полотна
При малом угле падения света хорошо работают полотна с высоким коэффициентом усиления и узкой диаграммой рассеивания. Для залов с сильной боковой засветкой имеет смысл рассмотреть ALR-экраны, но их характеристики нужно согласовывать с геометрией установки.
Типичные ошибки при выборе
- Расчёт по диагонали вместо ширины
Самая частая причина промаха с размером кадра. - Работа на крайнем положении зума
Нет запаса на корректировку и часто хуже резкость по углам. - Игнорирование потерь яркости
Картинка получается тусклой, хотя проектор «по паспорту» подходил. - Отсутствие жёсткого крепления
Вибрации от вентиляции или прохода людей по перекрытию на большой дистанции заметны как дрожание кадра. - Покупка оптики без проверки байонета
Универсальных креплений в профессиональном сегменте практически не существует. - Пренебрежение тепловым режимом
Проектор в закрытой нише аппаратной требует продуманной вентиляции.
Кому и когда телеобъектив не нужен
Если помещение небольшое, дистанция ограничена 3–6 метрами, а экран крупный, длинный фокус только навредит. В таких случаях выбирают стандартную или короткофокусную оптику. Также телелинза не нужна для мобильных сценариев — переносных презентаций, выездных мероприятий с меняющейся геометрией зала: там ценится универсальный зум с широким диапазоном. И, конечно, оптика такого класса имеет смысл только для проекторов со сменными объективами — в моноблочных бытовых моделях линза не заменяется.
Практические рекомендации по монтажу
- Используйте усиленные потолочные или рамные крепления с точной микрорегулировкой по трём осям.
- Ставьте проектор так, чтобы центр объектива был максимально близко к оси экрана — это упрощает настройку.
- При проекции через стекло применяйте оптическое стекло с антибликовым покрытием, установленное перпендикулярно оси проекции.
- После монтажа выполните точную фокусировку по тестовой сетке в углах и центре кадра, а не только по центру.
- Через несколько часов работы проверьте фокус повторно — оптика и корпус выходят на рабочую температуру.
- В многопроекторных системах сначала выставляйте геометрию оптически, и только потом переходите к сшивке и цветовому согласованию.
Заключение
Длиннофокусные объективы для проекторов — это инструмент, который решает вполне конкретную задачу: получить точный по размеру и геометрии кадр с большого расстояния. Они незаменимы в крупных залах, кинотеатрах, музеях, на фасадном мэппинге и в любых инсталляциях, где технику необходимо убрать в аппаратную или дальнюю часть помещения. Ключ к удачному выбору — три цифры: ширина экрана, реальная дистанция и рассчитанное на их основе проекционное отношение. Дальше проверяются совместимость байонета, формат чипа, диапазон сдвига объектива и запас по световому потоку с учётом потерь в оптике. Отдельно стоит уточнять ревизию и год выпуска модели: похожие с виду линзы разных поколений могут отличаться разрешающей способностью и совместимостью с современными лазерными платформами. Если пройти этот путь последовательно, проекционная система будет работать стабильно и предсказуемо годами — без компромиссов по качеству изображения и без переделок после монтажа.
