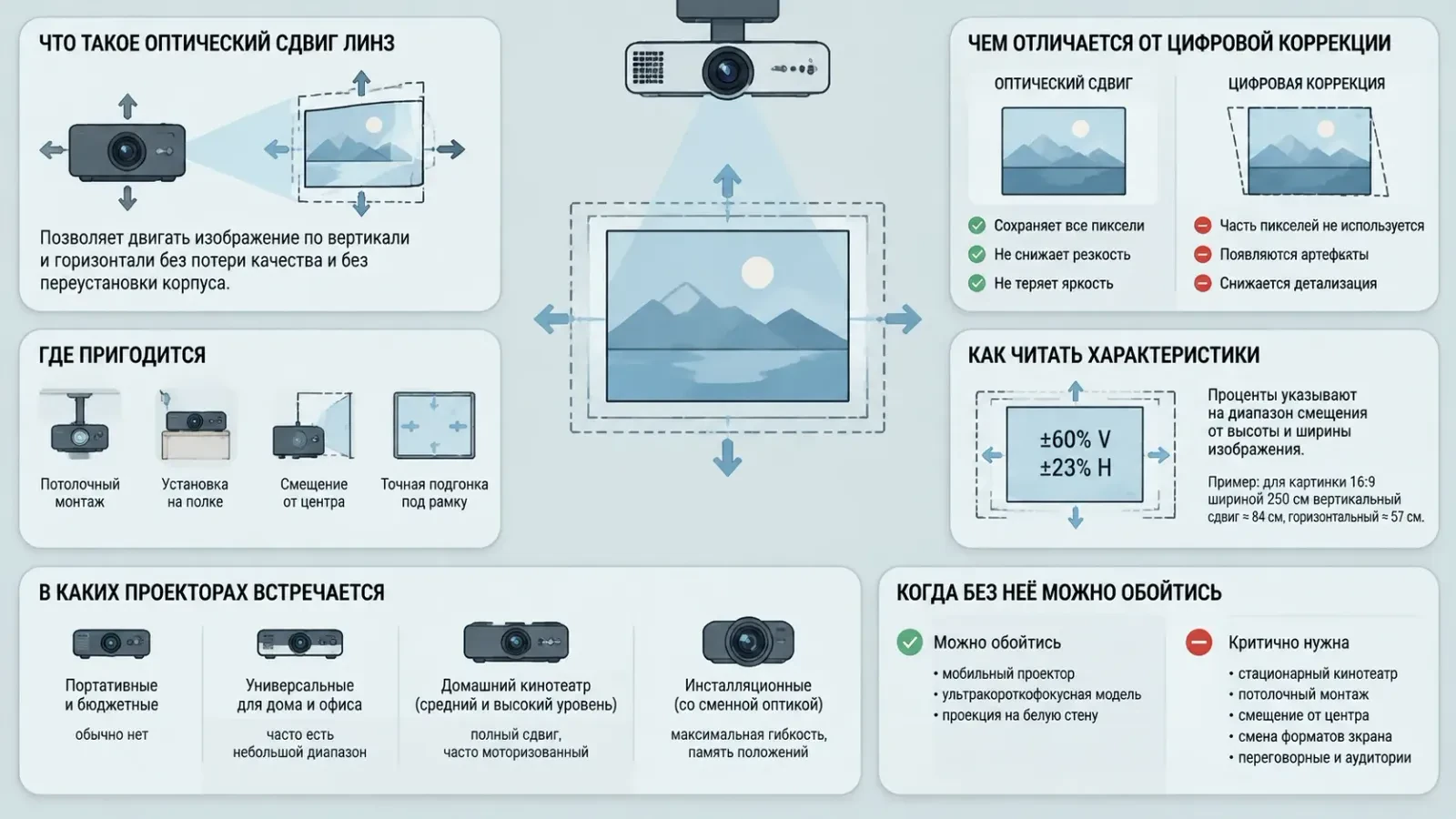

Для чего нужна функция оптического сдвига линз в проекторе
Вы купили проектор, повесили его на кронштейн, включили — и картинка оказалась выше экрана, со скосом по краям и заметно «уехавшей» геометрией. Знакомая ситуация? Именно здесь на помощь приходит оптический сдвиг линз в проекторе (в англоязычных описаниях — lens shift), функция, которая позволяет двигать изображение по вертикали и горизонтали без потери качества и без переустановки корпуса. В этой статье мы подробно разберём, как работает оптический сдвиг, чем он отличается от цифровой коррекции трапеции, в каких проекторах встречается, как читать характеристики вроде «±60% V / ±23% H» и в каких случаях без этой функции действительно не обойтись. Материал будет полезен и новичкам, которые ставят первый проектор в гостиной, и опытным пользователям, планирующим монтаж в выделенном домашнем кинотеатре или переговорной.
Что такое оптический сдвиг линз и как он работает
Внутри проектора есть матрица (DLP-чип, LCD- или LCoS-панель) и объектив. В обычном проекторе они жёстко зафиксированы друг относительно друга: оптическая ось смотрит строго вперёд, а изображение проецируется туда, куда направлен корпус. Механизм сдвига линз позволяет физически перемещать блок объектива (или сам оптический тракт) вверх-вниз и вправо-влево относительно матрицы. Проектор стоит на месте, а световой поток уходит в сторону — картинка на стене поднимается, опускается или смещается по горизонтали.
Ключевой момент: при этом используется вся площадь матрицы. Ни один пиксель не отбрасывается, разрешение остаётся полным, а яркость — прежней. Именно поэтому оптический сдвиг считается «честным» способом позиционирования кадра, в отличие от цифровых методов.
Управление реализуется двумя способами:
- Механический сдвиг
Колёсики или рычажки под крышкой на верхней/боковой панели. Дешевле в реализации, надёжно, но требует физического доступа к аппарату. - Моторизованный сдвиг
Регулировка с пульта или через меню. Удобно, если проектор висит под потолком в нише или на большой высоте. Часто идёт в паре с моторизованным зумом и фокусом, а в топовых моделях — с памятью положений линз (lens memory) для переключения между форматами 16:9 и 2.35:1.
Зачем эта функция нужна на практике
Главная ценность — свобода в размещении проектора.
Реальные комнаты редко бывают идеальными: мешают люстры, вентиляция, балки, шкафы, розетки, форма потолка. Разберём типовые сценарии.
- Потолочный монтаж
Проектор висит выше верхней кромки экрана. Без сдвига пришлось бы наклонять корпус вниз, получая трапецию. Вертикальный сдвиг опускает картинку ровно на нужное место при абсолютно горизонтальном положении аппарата. - Установка на полке или комоде
Проектор стоит ниже экрана — вертикальный сдвиг поднимает изображение вверх без подкладывания книг под ножки. - Проектор смещён от центра экрана
Кронштейн нельзя закрепить по осевой линии, или аппарат стоит на боковой тумбе. Горизонтальный сдвиг возвращает кадр в центр. - Тонкая подгонка под рамку экрана
Даже при идеальном расчёте монтажа остаются миллиметры расхождения. Сдвиг линз позволяет попасть в чёрную рамку экрана с точностью, недостижимой при ручном подкручивании кронштейна. - Смена экрана или размера картинки
Купили экран больше, переехали в другую комнату — часто достаточно поработать зумом и сдвигом, не сверля новые отверстия.
Оптический сдвиг и цифровая коррекция трапеции: в чём разница
Многие путают эти вещи, потому что обе «выравнивают картинку». Но принцип совершенно разный.
Коррекция трапецеидальных искажений (keystone correction) — это цифровая обработка.
Процессор заранее деформирует изображение внутри матрицы так, чтобы после проекции под углом оно выглядело прямоугольным.
Расплата за это:
- часть пикселей матрицы не используется — реальное разрешение падает;
- появляются артефакты интерполяции: «лестницы» на диагоналях, замыленность мелкого шрифта;
- полезная площадь кадра уменьшается, а на светлых сценах может быть заметна неравномерность;
- объектив всё равно работает под углом, поэтому по краям возможна расфокусировка.
Оптический сдвиг ничего не «пережёвывает» цифрой — он двигает свет.
Резкость, детализация и цветопередача сохраняются полностью. Для домашнего кинотеатра и презентаций с мелким текстом это принципиально.
Практический вывод: сначала используем оптику (правильное расстояние, зум, сдвиг линз), и только если возможностей не хватило — включаем цифровую коррекцию как компромисс. Идеальный вариант — вообще держать keystone в нуле.
Как читать характеристики сдвига
В спецификациях диапазон указывают в процентах от высоты и ширины изображения, например «Lens shift: V ±60%, H ±23%». Разберём на примере.
Допустим, вы проецируете картинку 16:9 шириной 250 см — её высота примерно 140 см. Вертикальный сдвиг ±60% означает, что центр изображения можно поднять или опустить на 0,6 × 140 ≈ 84 см. Горизонтальный ±23% от ширины 250 см даёт около 57 см в каждую сторону.
На что обратить внимание:
- Проценты считаются от размера картинки, а не от расстояния до экрана.
Чем больше диагональ, тем больше сдвиг в сантиметрах. - Вертикальный и горизонтальный диапазоны взаимозависимы.
Если вы использовали максимум по вертикали, запас по горизонтали резко сократится. Производители приводят диаграмму в виде ромба или «песочных часов» — её стоит изучить в инструкции до монтажа. - На краях диапазона может страдать резкость и однородность.
Хорошая практика — не выходить за 70–80% от заявленного максимума. - Зум и сдвиг связаны.
При крайнем положении зума диапазон сдвига иногда уменьшается.
Проекционное отношение, offset и почему сдвиг решает не всё
Чтобы грамотно спланировать установку, нужно знать ещё два параметра.
Проекционное отношение (throw ratio)
Соотношение расстояния до экрана и ширины картинки. Например, 1,3:1 означает, что для картинки шириной 2 м проектор ставят на 2,6 м. Именно этот параметр определяет, поместится ли аппарат в вашей комнате.
Смещение по вертикали (offset)
Заводское положение кадра относительно оптической оси. У многих бюджетных моделей и особенно у короткофокусных проекторов кадр «зашит» с большим подъёмом: поставили на стол — картинка сразу выше объектива. Это удобно, но не отменяет потребности в тонкой подстройке.
Важно понимать: сдвиг линз не исправляет наклон и поворот корпуса. Если проектор смотрит на экран под углом (стоит сбоку и повёрнут), никакой lens shift геометрию не выправит — здесь поможет только цифровая коррекция или, в продвинутых моделях, деформация по четырём углам (corner fit / warping). Оптический сдвиг работает лишь тогда, когда корпус стоит ровно и параллельно плоскости экрана.
В каких проекторах есть сдвиг линз
Наличие функции — почти всегда индикатор класса устройства.
Ориентировочная картина рынка:
- Портативные и бюджетные домашние модели
Сдвига обычно нет, только автоматическая цифровая коррекция трапеции и автофокус. Позиционирование целиком на цифре. - Универсальные проекторы для дома и офиса
Иногда встречается вертикальный сдвиг небольшого диапазона (например, ±10–15%), реже механический горизонтальный. - Проекторы для домашнего кинотеатра среднего и высокого уровня
В основном на LCD/LCoS, часть DLP-моделей — полноценный вертикальный и горизонтальный сдвиг, нередко моторизованный. Диапазоны бывают внушительными: до ±60–96% по вертикали и ±23–47% по горизонтали, конкретика зависит от модели и ревизии. - Инсталляционные проекторы со сменной оптикой
Максимальная гибкость, память положений, точная юстировка под сложные сцены и мультипроекционные системы.
Обратите внимание: диапазон сдвига может отличаться даже у моделей одной линейки, а при обновлении поколения производитель иногда меняет оптику. Поэтому всегда сверяйтесь со спецификацией именно вашей ревизии и года выпуска, а не с обзором похожего аппарата.
Кому функция обязательна, а кому можно обойтись
Наш опыт консультаций показывает, что оптический сдвиг критичен, если:
- вы строите стационарный домашний кинотеатр с экраном на рамке и хотите максимальную резкость;
- монтаж потолочный, а точку крепления нельзя выбрать свободно;
- проектор придётся ставить со смещением от центра экрана;
- нужны переключения между форматами 16:9 и широкими кинематографическими пропорциями;
- речь о переговорной, аудитории или храме, где важна точная подгонка кадра.
Можно спокойно обойтись без сдвига, если проектор мобильный и переносится из комнаты в комнату, если вы используете короткофокусную или ультракороткофокусную модель прямо у стены, либо если проецируете на белую стену без рамки, где небольшой перекос никого не смущает.
Практические советы по настройке
- Начните с расчёта
Используйте калькулятор проекционного расстояния для вашей модели: он покажет и дистанцию, и допустимую высоту установки. - Выставьте корпус ровно
Пузырьковый уровень или лазерный нивелир — обязательный инструмент. Оптический сдвиг работает корректно только при ровном положении. - Держите цифровую коррекцию в нуле
И отключите автоматическое выравнивание, чтобы оно не «мешало» вашей ручной настройке. - Сначала зум и дистанция, потом сдвиг
Подгоняйте размер картинки под ширину экрана, затем двигайте кадр в рамку. - Не работайте на пределе диапазона
Оставьте запас 20–30% — это страховка на случай смещения кронштейна и гарантия равномерной резкости. - Перепроверьте фокус по углам
После сдвига может потребоваться повторная подстройка фокуса и коррекция сведения (если модель поддерживает panel alignment). - Механику двигайте плавно
Колёсики сдвига — точный механизм, резкие усилия на упоре ему не полезны.
Заключение
Функция оптического сдвига линз в проекторе — это не маркетинговая надстройка, а инструмент, который напрямую влияет на качество итоговой картинки и на то, насколько просто пройдёт установка. В отличие от цифровой коррекции трапеции, сдвиг сохраняет полное разрешение матрицы, яркость и резкость, позволяя разместить аппарат там, где это удобно вам, а не там, где диктует геометрия комнаты. Для стационарного домашнего кинотеатра и инсталляций мы считаем её практически обязательной; для мобильного или ультракороткофокусного использования вполне можно обойтись без неё. Главное — перед покупкой изучить диапазоны сдвига (в процентах по вертикали и горизонтали), проекционное отношение и диаграмму допустимых положений для конкретной ревизии модели. Тогда монтаж займёт вечер, а результат будет радовать годами.
