Для чего нужен сменный объектив для проектора

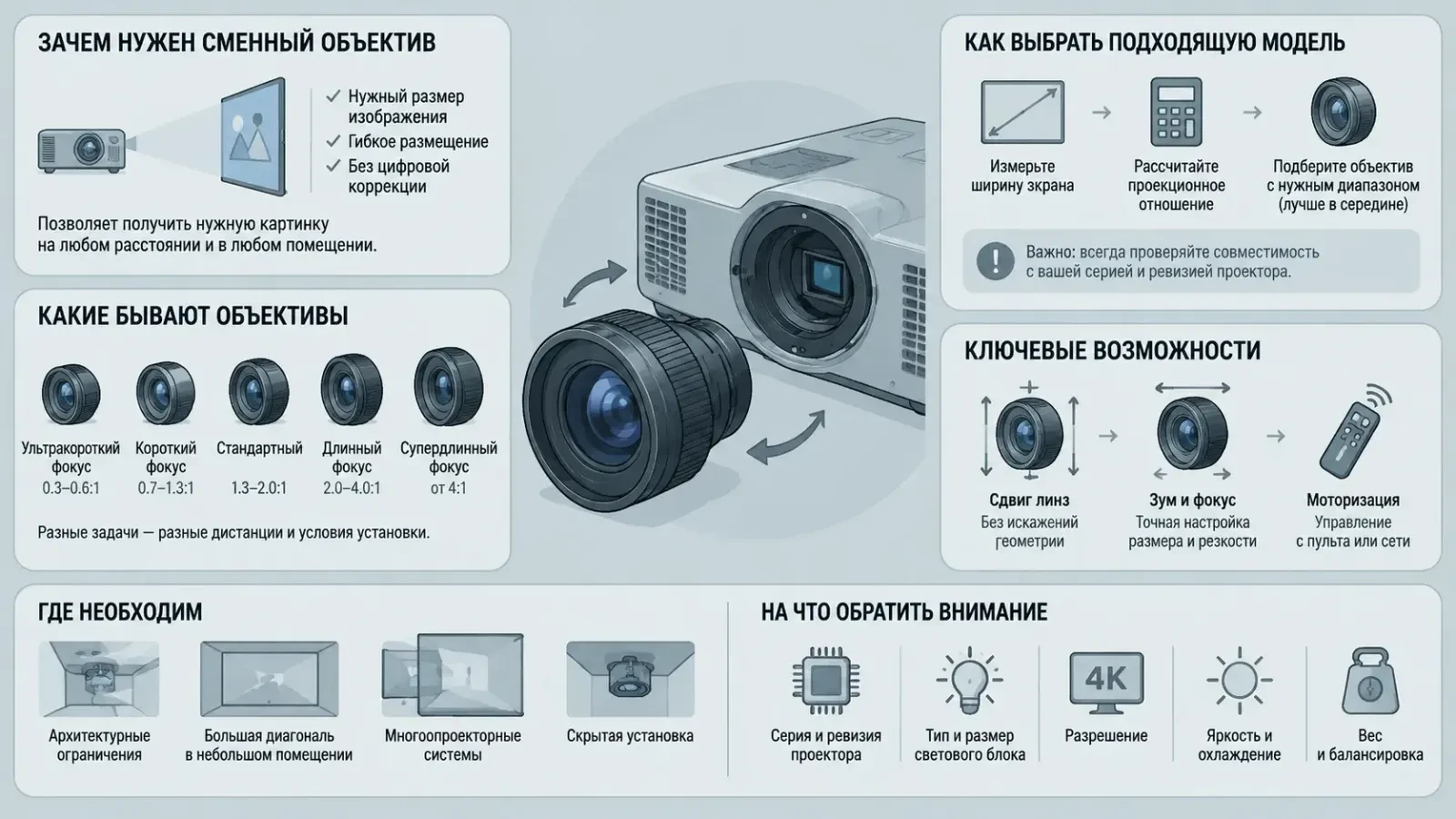

Когда речь идёт о домашнем кинотеатре в небольшой комнате, вопрос оптики обычно не возникает: проектор ставят на нужном расстоянии, и всё работает. Но как только зал становится больше, а требования — строже, выясняется, что штатная линза «не дотягивает» до экрана или, наоборот, изображение выходит за его границы. Именно здесь и появляется сменный объектив для проектора — инструмент, который позволяет установить аппарат там, где это удобно, а не там, где «получилось». В этой статье мы подробно разберём, зачем нужна сменная оптика, как читать проекционное отношение, какие типы объективов существуют, как рассчитать нужную модель под конкретный зал и каких ошибок стоит избегать при покупке.
Что такое сменная оптика и в каких проекторах она бывает
Сменный объектив — это отдельный оптический блок, который устанавливается в проектор через специальное крепление (байонет или картриджное посадочное место). Он отвечает за то, каким размером и с какого расстояния проектор построит изображение на экране.
Такая возможность есть далеко не у всех аппаратов.
Условно рынок делится так:
- Портативные и домашние модели начального уровня
Оптика встроена, замена невозможна. Максимум, что доступно, — небольшой оптический зум и цифровая коррекция. - Домашние кинотеатральные проекторы среднего и высокого класса
Оптика чаще всего несъёмная, но с большим диапазоном зума и сдвигом линз (lens shift). - Инсталляционные проекторы (конференц-залы, аудитории, музеи, храмы, клубы, стадионы)
Почти всегда рассчитаны на сменные объективы. Это ключевая часть их концепции. - Отдельные флагманские домашние модели
Встречаются варианты со съёмной оптикой, но это скорее исключение.
Проще говоря, чем выше класс и яркость аппарата, тем вероятнее, что объектив у него — отдельная позиция в каталоге, а не часть корпуса.
Проекционное отношение: главный параметр выбора
Проекционное отношение (throw ratio) — это соотношение расстояния от объектива до экрана и ширины изображения. Записывается как число или диапазон: например, 1.3–1.8:1.
Читается это очень просто: при значении 1.5:1 для картинки шириной 2 метра проектор нужно отодвинуть на 3 метра. Если диапазон указан «от и до», значит у объектива есть оптический зум, и вы можете менять размер изображения, не передвигая корпус.
Формула для расчёта:
- Определите ширину экрана (для формата 16:9 диагональ в метрах умножается примерно на 0,87).
- Измерьте фактическое расстояние от места установки до полотна.
- Разделите расстояние на ширину — получите нужное проекционное отношение.
- Подберите объектив, у которого этот показатель попадает в середину диапазона, а не в самый край.
Последний пункт особенно важен: работа на крайних значениях зума почти всегда означает небольшую потерю яркости и резкости по углам.
Типы объективов и их задачи
Производители выпускают целые линейки оптики под один и тот же корпус.
Общая классификация выглядит так:
- Ультракороткофокусные (примерно 0.3–0.6:1, часто зеркальной конструкции)
Большая картинка с расстояния в десятки сантиметров. Незаменимы для интерактивных панелей, витрин, инсталляций в тесных пространствах. - Короткофокусные (около 0.7–1.3:1)
Переговорные комнаты, учебные классы, ситуации, когда докладчик не должен попадать в луч. - Стандартные (примерно 1.3–2.0:1)
Универсальный вариант, обычно идёт в комплекте. - Длиннофокусные (около 2.0–4.0:1)
Залы средней и большой глубины, установка в проекционной кабине или на балконе. - Супердлиннофокусные (от 4:1 и выше)
Концертные площадки, спортивные объекты, храмы, проекция с дальней стены.
Обратите внимание: у ультракороткофокусной оптики часто нет сдвига линз или он сильно ограничен, а требования к точности монтажа экрана и рамы значительно выше.
Какие задачи решает замена оптики
Сменный объектив — это не «апгрейд картинки ради картинки», а ответ на конкретные ограничения помещения и сценария использования.
- Проектор нельзя поставить в нужной точке
Мешают балки, воздуховоды, ряды кресел, зона прохода. Оптика позволяет разнести аппарат и экран на любое разумное расстояние. - Нужна большая диагональ в маленькой комнате
Короткофокусная линза даёт широкий кадр с малой дистанции. - Проектор нужно спрятать
Дальняя установка в кабине или нише с длиннофокусной оптикой снижает уровень шума в зоне зрителей. - Сшивка нескольких изображений (edge blending) и мэппинг
Для сложных инсталляций подбирают идентичные объективы с точным сдвигом линз, чтобы состыковать кадры без искажений. - Смена задачи у уже купленного аппарата
Проектор переезжает из класса в актовый зал — меняется только линза, а не вся система. - Работа с нестандартными форматами
Широкие панорамные экраны, вертикальная проекция, купольные и сценические решения.
Сдвиг линз, зум и фокус: механика против моторов
Сдвиг линз (lens shift) — возможность физически смещать оптический блок по вертикали и горизонтали. Это позволяет поднять или опустить изображение без трапецеидальных искажений. Цифровая коррекция трапеции, в отличие от сдвига, режет часть пикселей и снижает детализацию, поэтому в качественной инсталляции её стараются не использовать.
Объективы бывают:
- С ручной регулировкой
Зум и фокус вращаются вручную. Дешевле, надёжнее, но требуют доступа к аппарату при каждой настройке. - С моторизованным приводом
Управление с пульта или по сети. Обязательны, если проектор висит под потолком на большой высоте.
Отдельно стоит упомянуть память положения объектива (lens memory). Функция запоминает несколько комбинаций зума, фокуса и сдвига, что удобно при переключении между форматами 16:9 и 2.35:1 на одном экране. Наличие этой функции зависит от модели проектора, а не только от линзы.
Совместимость: на что смотреть перед покупкой
Это самый частый источник разочарований, поэтому проверять нужно педантично.
- Серия проектора
Оптика совместима только с определённым семейством корпусов конкретного производителя. Универсальных объективов «для всех» не существует. - Тип и размер светового блока
Линза, рассчитанная на матрицу 0,67", не обеспечит корректную работу с блоком другого размера — возможны затемнение углов и потеря резкости. - Ревизия и год выпуска
Производители обновляют линейки, сохраняя названия. Бывает, что объектив одной серии подходит к раннему поколению корпуса и не подходит к позднему (или наоборот). Всегда сверяйтесь с актуальной таблицей совместимости для вашей ревизии. - Разрешение
Для аппаратов 4K нужна оптика соответствующего класса. Старая линза с 4K-корпусом даст картинку, но детализация будет ниже потенциальной. - Ограничения по яркости и охлаждению
У ряда моделей есть предупреждения об использовании определённой оптики на максимальной мощности источника света. - Вес и балансировка
Длиннофокусные линзы бывают тяжёлыми, что влияет на выбор потолочного крепления.
Типичные ошибки при подборе
- Расчёт «на глаз»
Разница в полметра дистанции может вывести объектив за пределы рабочего диапазона. Используйте калькулятор проекции производителя и перепроверяйте рулеткой. - Игнорирование геометрии зала
Учитывайте не только длину, но и высоту потолка, наклон пола, положение люстр и датчиков. - Ставка на цифровую коррекцию
Она спасает в презентации, но не в кинозале и не в инсталляции с сшивкой. - Покупка «с запасом» без нужды
Максимально дальнобойная оптика в небольшой комнате бесполезна. - Забытая юстировка
После замены линзы нужны настройка резкости по всему полю, проверка геометрии и, при необходимости, коррекция сведения цветовых каналов.
Как проходит установка
Процедура несложная, но требует аккуратности: пыль на оптике и матрице видна на экране.
Общий порядок такой:
- Выключить проектор и дать ему полностью остыть, отключить питание.
- Через меню перевести объектив в центральное положение (для моделей с моторизованным сдвигом это обязательный шаг).
- Снять заглушку или старую линзу, нажав фиксатор, и вставить новую до щелчка.
- Включить аппарат, указать в меню тип установленной оптики, если это предусмотрено.
- Выполнить калибровку: зум, фокус по центру и углам, сдвиг, проверка по тестовой сетке.
Работы лучше проводить в чистом помещении и не оставлять посадочное место открытым дольше необходимого.
Когда сменная оптика не нужна
Будем честны: значительной части пользователей она не потребуется. Если у вас комната глубиной 4–5 метров, экран до 120 дюймов и стандартный домашний проектор с зумом и сдвигом линз, встроенной оптики хватит с большим запасом. Сменные объективы становятся необходимостью там, где есть жёсткие архитектурные ограничения, нестандартная диагональ, многопроекторная система или требование спрятать оборудование.
Заключение
Итак, сменный объектив для проектора нужен для одной главной цели — согласовать возможности техники с реальной геометрией помещения. Он позволяет получить нужный размер изображения с фактически доступного расстояния, отказаться от цифровой коррекции трапеции в пользу оптического сдвига линз, спрятать аппарат от зрителей и собирать сложные инсталляции со сшивкой кадров.
Алгоритм выбора сводится к трём шагам: измерить расстояние и ширину экрана, вычислить проекционное отношение, а затем подобрать оптику с этим значением в середине диапазона — обязательно сверившись с таблицей совместимости для конкретной серии и ревизии вашего проектора. Такой подход избавит от переделок монтажа и даст предсказуемо качественную картинку на годы вперёд.
