Чем заменить разбитую линзу проектора
Разбитая или треснувшая оптика — одна из самых обидных поломок: сам проектор жив, лампа или светодиод работают, электроника исправна, а на экране — мутное пятно, «двоение» или тёмный сектор. Замена линзы проектора в большинстве случаев реальна и не требует сервисного центра премиум-класса. Но универсального «стекла на все модели» не существует, и подобрать замену наугад почти невозможно. В этой статье мы разберём, какие бывают линзы в проекторах, что можно поставить вместо разбитой, где искать деталь, какие параметры критичны при подборе, какие самодельные решения работают, а какие только испортят картинку, и в каких случаях ремонт уже не имеет смысла.
Сначала определите, какая именно линза пострадала

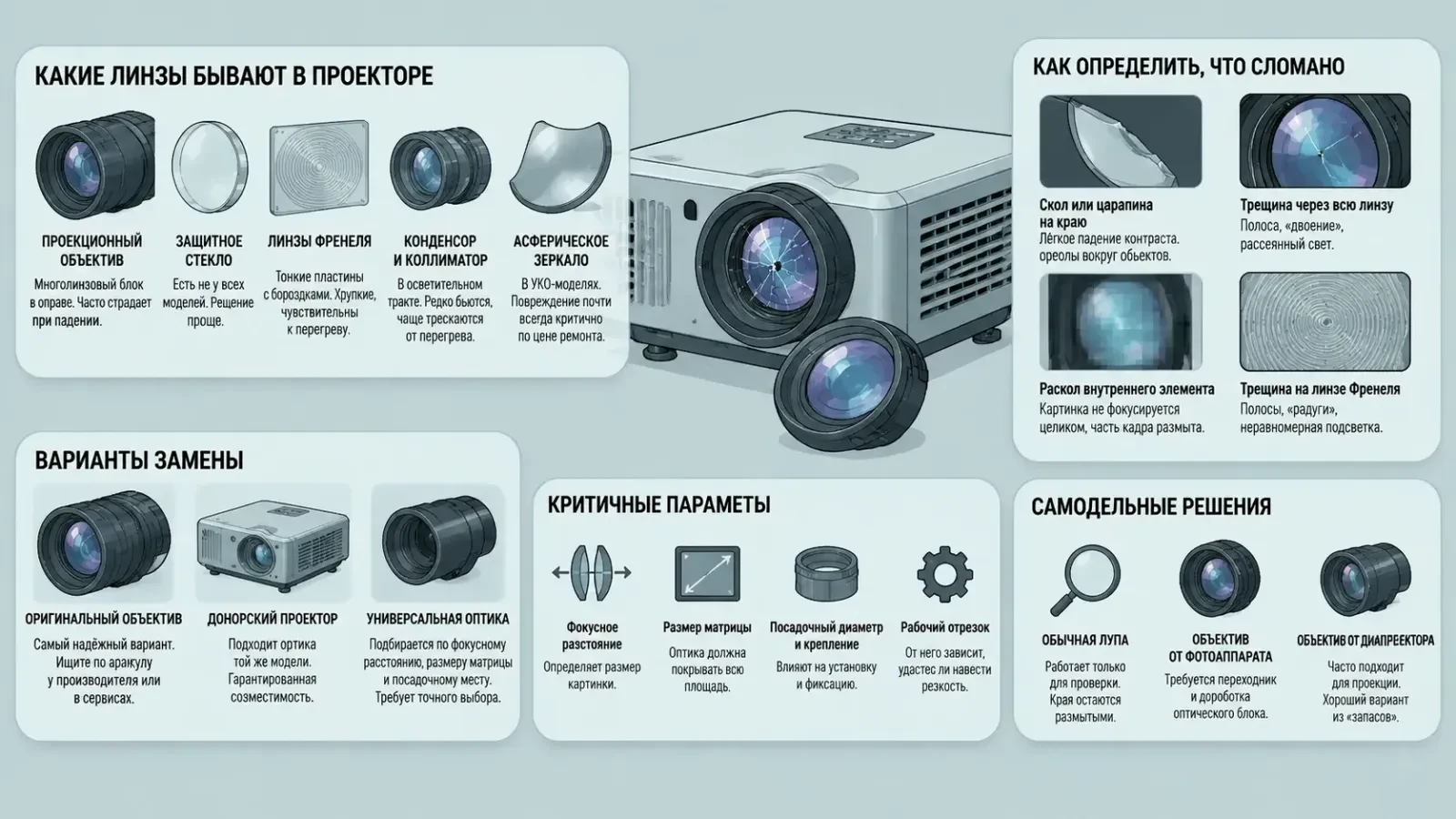

Слово «линза» пользователи применяют ко всему, что похоже на стекло. Внутри проектора же оптических элементов несколько, и цена вопроса сильно зависит от того, какой из них разбит.
- Проекционный объектив — то, что торчит наружу. Это не одна линза, а блок из нескольких (иногда 5–8) элементов в оправе с механизмом фокусировки, иногда с зумом. Именно он чаще всего страдает при падении.
- Защитное стекло перед объективом. Есть не у всех моделей, но если разбито только оно — задача решается проще всего.
- Линзы Френеля — тонкие плоские пластины с концентрическими бороздками, стоят до и после ЖК-матрицы в одноматричных LCD-проекторах (в том числе в бюджетных «домашних» моделях). Хрупкие, чувствительны к перегреву.
- Конденсор и коллиматорные линзы — в осветительном тракте, рядом с лампой или светодиодом. От удара страдают редко, чаще трескаются от перегрева.
- Асферическое зеркало — в ультракороткофокусных моделях вместо длинного объектива стоит изогнутое зеркало; его повреждение почти всегда фатально по цене ремонта.
Разберите корпус (аккуратно, предварительно обесточив аппарат и дав ему остыть) и осмотрите тракт при выключенной лампе. Сфотографируйте маркировку на оправе объектива и на рамках френелей — эти цифры пригодятся при поиске.
Всегда ли нужна замена: оцениваем степень повреждения
Не каждый дефект стекла требует ремонта.
Ориентируйтесь так:
- Скол или царапина на краю передней линзы
Обычно даёт лёгкое падение контраста и ореолы вокруг ярких объектов. Многие спокойно живут с этим годами. - Трещина через всю переднюю линзу
Появляется характерная светлая полоса, «двоение» и рассеянный свет. Изображение остаётся различимым, но качество заметно падает. - Раскол внутреннего элемента или смещение линзы в оправе
Картинка не фокусируется целиком, часть кадра размыта. Здесь без замены не обойтись. - Треснувшая линза Френеля
На экране видны яркие полосы, «радуги», неравномерная подсветка по полю. Требует замены пластины.
Вариант первый: оригинальный объектив или оптический блок
Самый предсказуемый путь — найти узел по артикулу производителя. Он часто нанесён на металлическую оправу или указан в сервисной документации.
Искать стоит:
- у авторизованных сервисных центров бренда — они заказывают запчасти по каталогу;
- на площадках запчастей для проекторов и специализированных форумах;
- на зарубежных маркетплейсах по артикулу и модели.
Важный нюанс: у одной и той же модели разных лет выпуска и разных ревизий платформы объективы могут отличаться посадкой, длиной рабочего отрезка и даже кратностью зума. Перед покупкой сверяйте не только название модели, но и версию/год, а в идеале — фотографии детали с разных ракурсов.
Вариант второй: донорский проектор и вторичный рынок
Часто выгоднее купить нерабочий аппарат той же модели (с умершей лампой, платой или матрицей) и снять с него исправную оптику.
Плюсы очевидны: гарантированная совместимость посадочного места, тот же проекционный коэффициент, тот же механизм фокусировки. В запасе остаются и другие детали — вентиляторы, светофильтры, крепления.
При покупке донора просите фото включённого изображения (если аппарат хоть как-то стартует) или хотя бы фото объектива при боковой подсветке — так видно сколы и грибок. Помутневшая от времени оптика и следы плесени между элементами — повод отказаться.
Вариант третий: универсальные объективы и оптика с маркетплейсов
Для бюджетных LED- и LCD-проекторов на рынке действительно есть универсальные проекционные объективы: их продают по фокусному расстоянию и диаметру. Такой путь рабочий, но требует точного подбора.
Ключевые параметры:
- Фокусное расстояние — определяет, каким будет размер картинки с заданного расстояния. Отклонение даже на 10–15 мм заметно меняет геометрию проекции.
- Размер матрицы (или DMD-чипа), который объектив должен «покрыть». Оптика для 4,5-дюймовой ЖК-панели не подойдёт к 5,8-дюймовой — по углам будет затемнение и размытие.
- Посадочный диаметр и резьба оправы, а также способ крепления к шасси.
- Рабочий отрезок (расстояние от последней линзы до плоскости изображения) — от него зависит, удастся ли вообще навести резкость.
- Наличие механизма фокусировки — винтовой ход, шестерня под моторный привод или ручное кольцо.
- Материал элементов: полностью стеклянные объективы дают меньше хроматических аберраций и не боятся нагрева, гибридные «стекло + пластик» легче и дешевле.
Если точных данных по фокусному расстоянию нет, его можно оценить экспериментально: измерьте расстояние от матрицы до старого объектива и диагональ изображения на известной дистанции — этого достаточно, чтобы выбрать вариант из ближайшего ряда и подстроить резкость подвижкой оправы.
Линзы Френеля и элементы осветительного тракта
Френели продаются отдельно и подбираются по трём параметрам: размеру пластины (под диагональ панели), фокусному расстоянию и стороне нарезки бороздок. Ставить их нужно строго в исходной ориентации — перевёрнутая пластина даёт «мыло» и муар. Материал имеет значение: акриловые френели дешевле, но со временем желтеют и коробятся рядом с горячей лампой; стеклянные и термостойкие полимерные служат дольше.
Конденсорные линзы у лампы допустимо заменять только на термостойкое стекло. Любая попытка поставить сюда пластиковую линзу или обычное оконное стекло заканчивается растрескиванием и, в худшем случае, оплавлением соседних деталей.
Самодельные решения: что работает, а что нет
Вопрос «можно ли поставить лупу или объектив от фотоаппарата» возникает почти всегда.
Честный ответ:
- Обычная лупа или одиночная линза
Работает как аварийное решение и только для проверки, жива ли остальная часть аппарата. Одиночная линза не корректирует аберрации: центр можно навести на резкость, но края будут размытыми и с цветной каймой. - Объектив от плёночного фотоаппарата
Вариант интереснее: это качественная многолинзовая схема. Но у большинства фотообъективов рабочий отрезок и покрываемое поле не совпадают с проекционными требованиями, потребуется изготовление переходника и, скорее всего, перемещение всего оптического блока. - Объектив от старого диапроектора, фильмоскопа или эпидиаскопа
Самый удачный «донор из закромов»: такие объективы рассчитаны именно на проекцию и часто имеют подходящее фокусное расстояние. - Склейка разбитой линзы
Не работает. Оптический клей вне заводских условий даёт видимые швы и рассеяние.
Любую самоделку крепите жёстко и соосно: перекос оптической оси даже на пару градусов заметен как неравномерная резкость по полю.
Пошаговый алгоритм подбора
- Определите тип проектора (одноматричный LCD, 3LCD, DLP, LCoS) и диагональ панели или размер чипа.
- Снимите повреждённый узел, измерьте диаметр оправы, длину, тип крепления, сфотографируйте маркировки.
- Замерьте штатное расстояние от матрицы до объектива и зафиксируйте, какая диагональ получалась с рабочей дистанции.
- Ищите замену по артикулу; если не нашли — переходите к донору той же модели; если и его нет — к универсальной оптике с близкими параметрами.
- Перед окончательной сборкой проверьте картинку «на весу», не затягивая винты, и только потом фиксируйте узел.
Установка и настройка резкости
После монтажа почти всегда требуется юстировка. Работайте на белой стене с расстояния, на котором обычно используете аппарат, и выводите тестовую сетку. Добивайтесь одинаковой резкости в центре и по четырём углам: если центр чёткий, а углы «плывут» одинаково — не хватает или избыточен рабочий отрезок, подвиньте объектив; если размыт один угол — присутствует перекос, подкладывайте тонкие шайбы под крепление. Не забудьте про пыль: собирать оптику лучше во влажном помещении (например, в ванной после душа) — так пылинки меньше летают и не остаются между линзами.
Когда ремонт нецелесообразен
Мы честно советуем отказаться от восстановления в нескольких ситуациях:
- повреждено асферическое зеркало ультракороткофокусной модели — деталь редкая и дорогая относительно самого аппарата;
- вместе с оптикой пострадали матрица, световой блок или корпус — сумма запчастей приближается к стоимости нового устройства;
- модель снята с производства много лет назад, а лампа уже выработала ресурс — вкладываться придётся дважды;
- речь о недорогом портативном проекторе начального уровня, где объектив конструктивно неразборный.
В остальных случаях восстановление оптики почти всегда выгоднее покупки нового устройства сопоставимого класса.
Частые ошибки
- Покупка «похожего» объектива без проверки фокусного расстояния — картинка либо не влезает в стену, либо не фокусируется.
- Установка пластиковой оптики рядом с лампой — деформация и запах гари через несколько часов работы.
- Протирка внутренних элементов спиртом высокой концентрации — риск повредить просветляющее покрытие; используйте специальные средства для оптики и безворсовую салфетку.
- Игнорирование пылезащиты: снятый и не восстановленный фильтр приводит к пыли на матрице и «мушкам» на изображении.
- Разборка без фиксации порядка шайб и прокладок — потом невозможно вернуть исходный рабочий отрезок.
Заключение
Итак, замена разбитой линзы проектора сводится к трём сценариям: оригинальная запчасть по артикулу, оптика с донорского аппарата той же модели и ревизии, либо универсальный проекционный объектив, подобранный по фокусному расстоянию, размеру матрицы и посадочному месту. Самодельные решения вроде лупы годятся лишь для диагностики, а объектив от старого диапроектора может стать вполне достойной заменой. Главное — точно определить, какой элемент пострадал, снять все размеры до покупки и не забыть про аккуратную юстировку после сборки. Такой подход возвращает аппарату исходную чёткость и экономит бюджет, который иначе ушёл бы на новое устройство.
